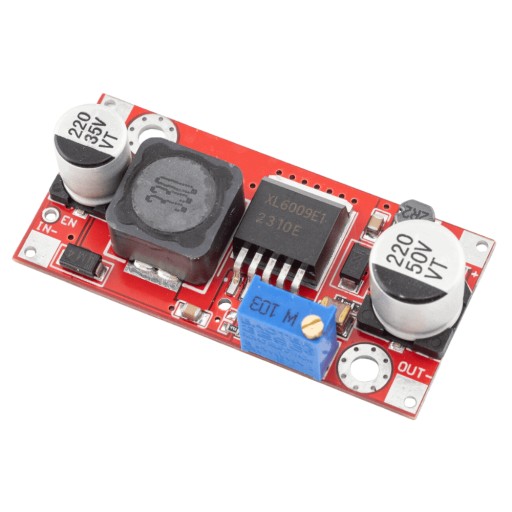

Przetwornica DC-DC Step-Up XL6009

Specyfikacja techniczna

• Przetwornica: XL6009
• Typ: Przetwornica step-up
• Napięcie wejściowe: 5 V do 32 V DC
• Napięcie wyjściowe: do 50 V DC (regulowane)
• Układ przetwornicy: XL6009E1
• Prąd wyjściowy stały: 2 A
• Prąd wyjściowy maksymalny: 4 A (z radiatorem)
• Temperatura pracy: -45°C do 85°C
• Wydajność: do 94%
• Typ pracy: Impulsowy
• Częstotliwość pracy: 400 kHz
• Wymiary: 49 x 24 x 13 mm
• Waga: 12 g
• Uwagi: Radiator nie jest dołączony do zestawu.

UWAGA

• Przy niskim obciążeniu oraz poza określonym zakresem pracy, tj. poniżej 3,5V na wejściu, istnieje ryzyko wystąpienia niekontrolowanych skoków napięcia wyjściowego nawet do kilkudziesięciu voltów!!!

Urządzenie reguluje napięcie poprzez jego podnoszenie (step-up). Napięcie zasilania musi być niższe od pożądanego napięcia wyjściowego. Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ. Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia. Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
