Зарядное устройство для цилиндрических литий-ионных и NiMH аккумуляторов Xtar VC8S

Najważniejsze cechy:

• ładowanie akumulatorów Li-ion sterowanym procesorem trzystopniowym proces ładowania TC/CC/CV
• ładowanie akumulatorów Ni-MH metodą  0ΔV oraz -ΔV
• osiem niezależnych kanałów ładowania
• regulowany prąd ładowania
• wyświetlacz LCD informujący o napięciu ogniwa i prądzie ładowania oraz rezystancji wewnętrznej
• pomiar pojemności (z rozładowania)
• tryb storage - do przechowywania akumulatorów
• funkcja reaktywacji głęboko rozładowanych ogniw
• zabezpieczenia: zwarciowe, przed odwrotnym włożeniem akumulatora, przed przeładowaniem, przed użyciem zbyt wysokiego prądu ładowania

Xtar to renomowany producent wysokiej jakości ładowarek do akumulatorów Li-ion, latarek i akumulatorów Li-ion. Produkty Xtar są sprzedawane w ponad 120 krajach, w tym min. w USA, Niemczech, Japonii i Rosji. Do produkcji ładowarek Xtar używa najwyższej jakości materiałów - począwszy od tworzywa obudowy po wydajną elektronikę. Wszystkie ładowarki Xtar posiadają certyfikację CE wymaganą na rynkach europejskich.

VC8S to ulepszenie cieszącej sie dobrą opinią i popularnością ładowarki VC8.  VC8S to ładowarka z trzystopniowym procesem ładowania TC/CC/CV dla ogniw Li-ion oraz 0ΔV oraz -ΔV dla akumulatorów Ni-MH. Ładuje 1-8 ogniw Li-ion 3,6 / 3,7V oraz Ni-MH o dowolnej pojemności w rozmiarach AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700,18700, 20700, 21700 - również z zabezpieczeniem, 22650, 25500, 26650. W dwóch skrajnych kanałach możliwe jest ładowanie akumulatorów o niskiej rezystancji wewnętrznej nawet prądem 3A (tylko 2 ogniwa).

Maksymalny prąd ładowania wynosi 3A i dostępny jest tylko dla dwóch skrajnych kanałów i tylko gdy kanały środkowe nie są wykorzystywane - maksymalnie ładowarka takim prądem jest w stanie ładować 2 akumulatory jednocześnie. W Przypadku umieszczenia 4 akumulatorów maksymalny prąd ładowania będzie wynosił 2A. W przypadku umieszczenia 8 ogniw, maksymalny prąd ładowania wyniesie 1A. To kolejna różnica w stosunku do zwykłej VC8. Wydajność prądowa uległa znaczniej poprawie a osiem akumulatorów łądowanych jednocześnie prądem 1A, powinno zadowolić nawet tych bardziej wymagających.

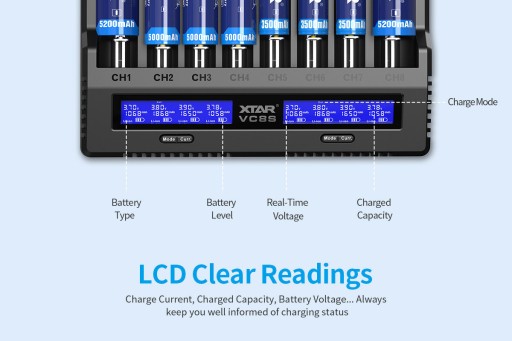

Podświetlany wyświetlacz LCD ładowarki Xtar VC8S pokazuje na bieżąco informacje o stanie pracy ładowarki: napięciu ładowanych akumulatorów, prądzie ładowania, ładunku wykorzystanym do naładowania ogniw, rezystancji wewnętrznej ogniw, wskazuje ew. błędy i informuje zakończeniu ładowania. Rodzaj wyświetlanych informacji można w każdej chwili zmienić naciskając przycisk "disp" albo mode. Przełączanie pomiędzy trybami ładowania jest możliwe poprzez przytrzymanie dłużej przycisków mode / displ. Prąd ładowania w każdej chwili może zostać zmieniony na wyższy / niższy - ładowarka dokonana pomiaru rezystancji wewnętrznej ogniwa i wynegocjuje maksymalny (optymalny) prąd ładowania. Aby dokonać pomiaru pojemności akumulatora należy użyć opcji "Grad". Po zakończeniu procesu oceny jakości ogniwa z wyświetlacza można odczytać pojemność akumulatora oraz jest rezystancję wewnętrzną.

UWAGA!

W VC8S tryb "storage" oraz "grad" działa na wszystkich kanałach! W przypadku poprzedniej wersji - VC8, te funkcje były tylko możliwe na kanałach CH1-CH4.

Na czym polega metoda ładowania TC/CC/CV? Jest to trzystopniowy proces ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we właściwym momencie.

Poszczególne etapy procesu TC/CC/CV to:

• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.

• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości od 0,25A do 3A (zależnie od wykorzystywanego źródła zasilania i ilości ładowanych akumulatorów).

• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie akumulatorów Li-ion zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 3,9V. Dla akumulatorów Ni-MH ładowanie nie jest wznawiane przy spadku napięcia wynikającego z samorozładowania.

Ładowarka Xtar VC8S posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar VC8S, która w wielu przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko rozładowany akumulator do ładowarki VC8S, tak jak przy normalnym ładowaniu - ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ion i Ni-MH - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

W komplecie z ładowarką Xtar VC8S otrzymujemy kabel USB-C - USB-A. Do zestawu nie jest dołączony zasilacz. Do zasilenia ładowarki potrzebna jest ładowarka ze standardem QC3.0 (9V / 2A. Natomiast aby w pełni wykorzystać możliwości ładowarki zalecana jest ładowarka zgodna ze standradrem PD o mocy min. 45W. Możliwe jest użycie słabszego zasilacza, VC8S dostosuje prąd ładowania do możliwości źródła zasilania.

Cechy produktu:

Producent: Xtar

Model / kod producenta: VC8S

Obsługiwane typy akumulatorów:

• Akumulatory Li-ion 3,6-3,7V, niezabezpieczone
• Akumulatory Li-ion 3,6-3,7V, zabezpieczone (z PCM/PCB)
• Akumulatory Ni-MH

Obsługiwane rozmiary akumulatorów: R6 / AA,R03 / AAA,R14 / C,10440,14500,14650,16340,17500,17670,18350,18500,18650,18700,20700(również z zabezpieczeniem),21700(również z zabezpieczeniem),22650,25500,26650

Napięcie wejściowe:

• QC 3.0 (5V/2A | 9V/2A) - gniazdo USB typ C
• PD 2.0 (15V/3A), QC3.0 (5V/3A | 9V/2A)

Maksymalne wymiary ładowanego akumulatora (szerokość x wysokość) [mm]: 26 x 76

Metoda ładowania:

• Sterowana procesorowo TC/CC/CV dla Li-ion
• Sterowana procesorowo CC z -ΔV/0ΔV/PVD dla Ni-MH

Prąd ładowania w fazie CC (zasadniczej) [mA]: 2x 3A (tylko w jednym z dwóch skrajnych kanałów 1 i 8) 4x 2A / 8x 1A / 8x 0.5A / 8x 0.25A(Po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości od 0,1A do 1A (zależnie od wykorzystywanego źródła zasilania )

Napięcie zakończenia ładowania: Li-ion 4.2V ±0,05V

Prąd terminacji dla ogniw litowych [mA]: <120

Inne, istotne cechy produktu:

• Reaktywacja głęboko rozładowanych ogniw i ogniw 0V
• Pomiar pojemności ogniwa

Zabezpieczenia:

• Przed przeciążeniem / zwarciem
• Przed odwrotną polaryzacją ogniw

Tryby pracy ładowarki:

• Ładowanie (Charge)
• Grade: ładowanie -> rozładowanie -> ładowanie
• Storage - ładowanie w celu przechowania akumulatora
• Pomiar rezystancji wewnętrznej w mOhm (Quick test)

Cechy wyświetlacza LCD:

• Status pracy / ładowania
• Prąd ładowania
• Napięcie akumulatorów
• Ładunek użyty do naładowania ogniw
• Rezystancja wewnętrzna ogniw

Wymiary (szer. x głęb. x wys.) [mm]: 194 x 134 x 34

Masa [g / szt.]: 350,0

Zawartość opakowania: Ładowarka VC8S, kabel USB typ C, instrukcja obsługi

Oznaczenia / certyfikaty: Oznaczenie CE
