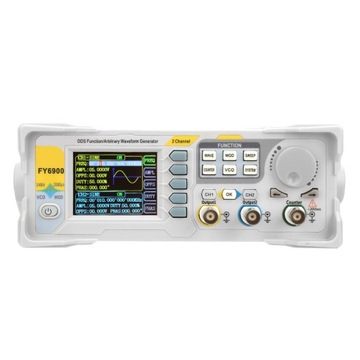

FY6900 синусоидальный 0-30 МГц 2,4-дюймовый TFT-экран, цифровой

Товар

20 371  ₽
FY6900 синусоидальный 0-30 МГц 2,4-дюймовый TFT-экран, цифровой
  • 0 раз купили
  • 5  оценка
  • 550 осталось
  • 2 отзыва

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
15329546914
Состояние
Новый
Producent
Inna (brak producent informacji))

Описание

Alt

Funkcja:

1. Interfejs wyświetlacza przyjmuje 2,4-calowy kolorowy wyświetlacz LCD TFT, co sprawia, że ​​obsługa jest bardziej intuicyjna i wygodna.

2. Instrument WYKORZYSTUJE technologię bezpośredniego cyfrowego syntezatora częstotliwości (DDS), aby zapewnić stabilne, dokładne, czyste i pozbawione zniekształceń sygnały.

3. Bogate skróty klawiaturowe i graficzny interfejs użytkownika upraszczają każdą operację, są łatwe w obsłudze.

4. Technologia montażu powierzchniowego może poprawić odporność na zakłócenia i żywotność.

5. Instrument WYKORZYSTUJE 14-bitowy układ konwersji D/A (błąd kwantyzacji wyjściowej 5 Vpp mniejszy niż 1 mV), częstotliwość próbkowania 250 MSa/s i rozdzielczość pionową 14 bitów.

Specyfikacja:

  • Cechy:

1. Interfejs wyświetlacza przyjmuje 2,4-calowy kolorowy wyświetlacz LCD TFT, co sprawia, że ​​obsługa jest bardziej intuicyjna i wygodna.

2. Instrument WYKORZYSTUJE technologię bezpośredniego cyfrowego syntezatora częstotliwości (DDS), aby zapewnić stabilne, dokładne, czyste i pozbawione zniekształceń sygnały.

3. Bogate skróty klawiaturowe i graficzny interfejs użytkownika upraszczają każdą operację, są łatwe w obsłudze.

4. Technologia montażu powierzchniowego może poprawić odporność na zakłócenia i żywotność.

5. Instrument WYKORZYSTUJE 14-bitowy układ konwersji D/A (błąd kwantyzacji wyjściowej 5 Vpp mniejszy niż 1 mV), częstotliwość próbkowania 250 MSa/s i rozdzielczość pionową 14 bitów.

6. Różne typy modulacji: modulacja AM, FM, PM, ASK, FSK i PSK.

7. Funkcja skanowania: cztery właściwości skanowalnego sygnału, w tym częstotliwość, amplituda, przesunięcie i cykl pracy; Ma dwa rodzaje skanowania liniowego i logarytmicznego; Czas skanowania: 0,01 S-9999,99 S; Kierunki skanowania w górę, w dół i w obie strony.

8. Funkcja VCO (wyjście sterowania napięciem): może być realizowana przez zewnętrzny sygnał wejściowy: częstotliwość sterowania napięciem, amplitudę sterowania napięciem, przesunięcie sterowania napięciem, współczynnik wypełnienia sterowania napięciem i modulację PWM.

9. Funkcja miernika częstotliwości 100M: może mierzyć częstotliwość, okres, szerokość impulsu i współczynnik wypełnienia. Działające częstotliwości to 100 MHz i min. Zachowanie częstotliwości: 0,01 Hz.

10. Funkcja licznika: dostępne są 2 tryby pomiaru sprzężenia, w tym sprzężenie DC i sprzężenie AC. Ten projekt może rozwiązać niedokładny problem sprzężenia prądu przemiennego.

11. Zabezpieczenie przed zwarciem wyjścia: gdy zwarcie obciążenia, wszystkie kanały mogą pracować dłużej niż 60 sekund.

  • Specyfikacja:
  • Typ artykułu: generator sygnału
  • Materiał: tworzywo sztuczne
  • Model: FY6900
  • Parametr częstotliwości
  • Zakres częstotliwości:
  • Fala sinusoidalna: 0 Hz ~ 30 MHz
  • Fala prostokątna: 0 Hz ~ 20 MHz
  • Fala trójkątna: 0 Hz ~ 10 MHz
  • Fala piłokształtna: 0 Hz ~ 10 MHz
  • Zakres częstotliwości arbitralnych fal: 0 ~ 10MHz
  • Zakres fali cyfrowej TTL / CMOS: 0 ~ 20 MHz
  • Minimalna regulacja szerokości fali tętna: 20ns
  • Hej. Rozdzielczość częstotliwości: 1μHz (0.000001Hz)
  • Błąd częstotliwości: ( /-) 20 ppm
  • Stabilność częstotliwości: ( /-) 1 ppm / 3 godziny
  • Parametry przebiegu:
  • Typy przebiegów: fala sinusoidalna / fala trójkątna / fala prostokątna / fala piłokształtna, fala impulsowa Lorentza i przebieg arbitralny.
  • Pamięć nieulotna fali arbitralnej (64): Możliwość przechowywania 64 zdefiniowanych przez użytkownika przebiegów arbitralnych
  • Długość fali: 8192 punktów (4K punktów) x14 bitów
  • Częstotliwość próbkowania: 250MSa/s
  • Rozdzielczość pionowa: 14 bitów
  • Sinusoida:
  • System przybycia harmonicznych: ≥50dBc (
  • Zniekształcenie:
  • Kwadratowa fala
  • Czas podnoszenia: ≤7ns (VPP
  • Przeregulowanie: ≤5%
  • Zakres regulacji cyklu pracy: 0,1% ~ 99,9%
  • Fala piłokształtna
  • Liniowy: ≥98% (0.01Hz ~ 10KHz)
  • Fala pulsu
  • Zakres regulacji szerokości impulsu: 10nS ~ 1S
  • Wyjście TTL
  • Płaski czas narastania/opadania: ≤10ns
  • Płaski zakres: > 3Vpp
  • Fanout: > 8 TTL obciążenia
  • Wyjście CMOS
  • Niski poziom:
  • Wysoki poziom: 1V ~ 12V czas narastania/opadania poziomu: ≤18ns
  • Parametry wyjściowe:
  • Zakres amplitudy (od szczytu do szczytu):
  • Częstotliwość ≤ 5MHz: 1mVpp-24Vpp
  • Częstotliwość 5MHz10MHz > 20MHz: 1mVpp-5Vpp
  • Rozdzielczość amplitudy: 1mV
  • Stabilność amplitudy: ( /-) 0,5% / 5 godzin
  • Płaskość amplitudy: ( /-) 5% (10MHz)
  • Wyjście fali:
  • Impedancja wyjściowa: 50 Ω ( /- 10%) (typowo)
  • Zabezpieczenie: Wszystkie wyjścia sygnałowe mogą działać powyżej 60s w przypadku zwarcia obciążenia
  • Przesunięcie DC:
  • Zakres regulacji offsetu:
  • Częstotliwość ≤ 20MHz: ±10V
  • Częstotliwość > 20 MHz: ±2,5 V
  • Rozdzielczość przesunięcia: 0,01 V
  • Zakres regulacji fazy: 0~359,99°
  • Rozdzielczość fazowa: 0,01°
  • Pomiar zewnętrzny:
  • Zakres pomiaru częstotliwości: GATE-TIME = 1S 1Hz-60MHz
  • Zakres napięcia wejściowego: 2Vpp~20Vpp
  • Zakres zliczania: 0~4294967295
  • Licznik: ręczny
  • Regularny pomiar: rozdzielczość 20ns, maksymalnie mierzalne 40s
  • Funkcja skanowania:
  • Tryb skanowania: skanowanie liniowe, skanowanie logarytmiczne
  • Skanowane obiekty: częstotliwość, amplituda, przesunięcie i cykl pracy
  • Czas skanowania: 0,01 s-999,99 s/krok
  • Zakres ustawień częstotliwości: punkt początkowy i punkt końcowy można ustawić dowolnie
  • Zakres przemiatania częstotliwości: określony przez ustawienia parametrów skanowania
  • Parametry ogólne:
  • Baran
  • Ilość: 20
  • Lokalizacja: M0~M20
  • interfejs
  • Tryb interfejsu: użyj interfejsu USB do interfejsu szeregowego
  • Szybkość komunikacji: 115200bps
  • Protokół: Używając wiersza poleceń, protokół jest powszechny
  • zasilacz
  • Zakres napięcia: AC 100 ~ 240 V
  • Typ wyświetlacza: kolorowy wyświetlacz TFT o przekątnej 2,4 cala
  • Temperatura otoczenia: 0~40°C
  • Wilgotność:
  • Lista pakietów:
  • 1 x generator sygnału
  • 1 kabel USB
  • 1 x kabel zasilający

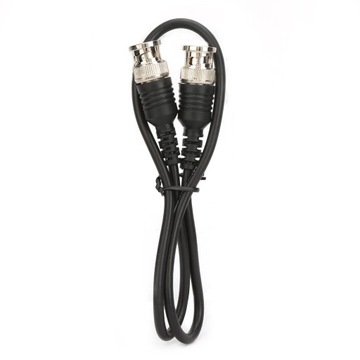

  • 1 x kabel BNC-BNC
  • 2 x kabel z klipsem BNC
Alt
