Расширение ОЗУ на 128 КБ для ZX 48 КБ для версии платы 6А

Zmodernizuj ZX Spectrum 48k, dodając 128k RAM i graj we wszystkie gry, w które nie mogłeś wcześniej grać. Dźwięk pozostanie niezmieniony, ale zawsze możesz kupić dodatkowy interfejs AY, aby brzmiał jak ZX Spectrum 128k.

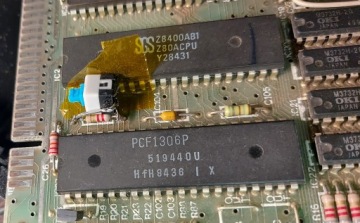

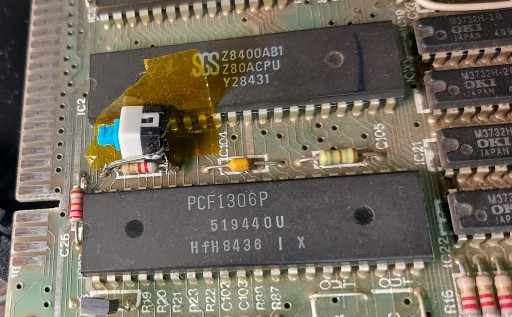

Aby rozszerzenie pamięci RAM działało, wymagana jest niewielka modyfikacja ZX Spectrum 48k, aby wyłączyć górną pamięć RAM 32k.  W płycie głównej wersji  5/6 podłącz pin 35 na IC27 (procesora ZX84) do pinu 40 (+5V). Ja zastosowałem mikro-przełącznik aby rezystor R89 o wartości 8,2K zewrzeć.  Metoda ta będzie utrzymywać wysoki sygnał CAS/RAS, więc nie dotrze on do układów RAM. Dzięki temu bez modułu rozszerzenia pamięci RAM Twój ZX Spectrum 48k będzie działał jak ZX Spectrum 16k.Następnie wkładamy moduł rozszerzeń pamięci 128K. Uruchamiamy ZX i mamy RAM 128K.

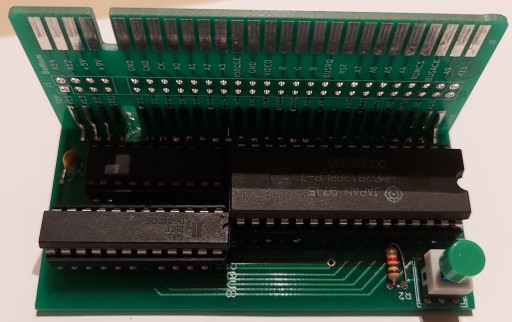

Aby przetestować rozszerzenie pamięci RAM, użyj testera diagnostycznego, który pozwala ręcznie wybrać test 128k niezależnie od ROM-u. Wymiana ROM-u na 128K nie jest wymagane. Ta modyfikacja jest dla ludzi, którzy wiedzą co robią z elektroniką ;)Za uszkodzenia komputerów nie odpowiadam. Interfejs rozszerzenia pamięci RAM 128K pochodzi z mojej kolekcji retro sprzętu.Działa w 100% po modyfikacji na płycie głównej.
