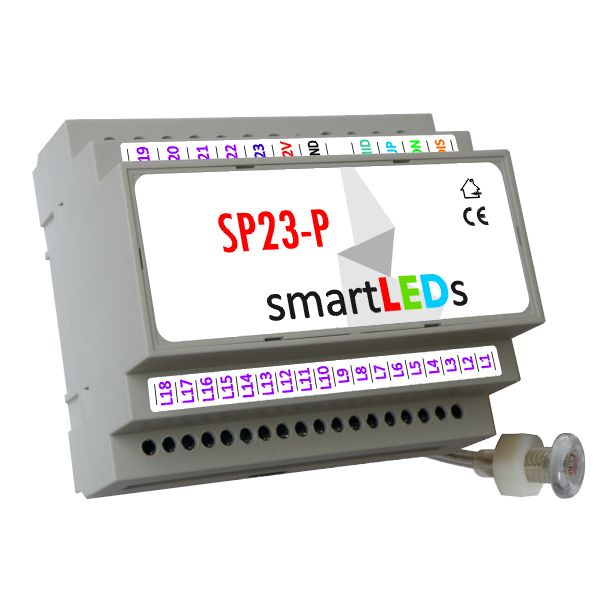

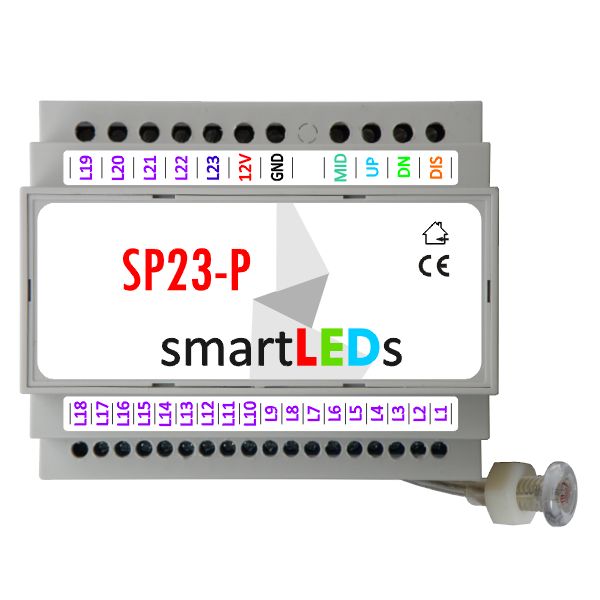

Sterownik schodowy LED smartLEDs SP23-P sonda światła fala półpiętro

SP23-P smartLEDs

Inteligentny sterownik schodowy LED

typu FALA ŚWIETLNA w wersji PREMIUM

do sterowania wielopunktowym oświetleniem LED 12V/24V DC schodów (także z półpiętrem), ścieżek, podjazdów, parkingów

Liczba sterowanych lamp: 3-23

Kolejne i płynne włączanie i gaszenie lamp - Prawdziwa, unikalna fala LED  z efektami płynności, płynięcia i rozmycia - nie znajdziecie takiej u innych na Allegro!

Funkcja obsługi wyjścia na półpiętrze

Wbudowany wyłącznik zmierzchowy z sondą światła

Konfigurator 20 parametrów sterownika (Bardzo duże możliwości dopasowania działania do potrzeb)

Producent: APACHETA SMART SYSTEMS, Polska

Prawdziwa, unikalna fala świetlna LED - nie znajdziecie takiej u innych na Allegro

Jakość fali LED przesądza o jakości sterownika schodowego. Nasza fala LED, to znacznie więcej niż tylko zwykłe sekwencyjne zapalanie lamp.

Nasz sterownik realizuje prawdziwą, niezwykle efektowną falę LED, z  płynnością zapalania i gaszenia realizowaną dwustopniowo oraz umożliwia niespotykane u innych dopasowanie parametrów fali do preferencji użytkownika: Płynność (0-7), Czas zapalania (0s-24s), Czas świecenia (0s-240s), Czas gaszenia (0s-24s), Jasność świecenia, Typ kroku (przyspieszanie, zwalnianie lub ze stałym krokiem), Kierunek gaszenia (wstecz, zgodny).

Sekwencyjne zapalanie lamp  w tym sterowniku to  zapalanie kolejnych lamp, w stałych lub zmiennych odstępach czasowych, wynikających z parametrów: Czas zapalania i Liczba lamp oraz parametru Typ kroku

Pierwszy stopień płynności - polega na stopniowym  (płynnym) zapalaniu poszczególnych lamp z możliwością regulacji czasu rozjaśniania pojedynczej lampy przy pomocy parametru Płynność (0-7)

Drugi stopień płynności -  daje efekt płynięcia i rozmycia fali.   Przy odpowiednio dużej wartości parametru Płynność, kolejne lampy zaczynają się rozpalać, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności. Rozjaśnianie kolejnych lamp nakłada się w czasie, dając efekt rozmycia i płynięcia fali (czoło fali dopiero się rozpala, podczas gdy ogon świeci już mocniej). Cecha ta jest istotną różnicą w stosunku do innych sterowników na Allegro i przesądza o ostatecznym, niespotykanym u innych efekcie. Gaszenie przebiega podobnie.

Działanie sterownika

Sterownik jest przeznaczony do efektownego sterowania oświetleniem LED schodów ze zwiększoną (do 23) liczbą lamp/schodków, w instalacjach ze sterowaniem każdą lampą oddzielnie. Może być też stosowany do schodów z wyjściem na półpiętrze (posiada 3 wejścia sterujące: UP, DN i MID). Na działanie sterownika można w znacznym stopniu wpływać poprzez zmianę parametrów konfiguracyjnych.

Sterownik pełni funkcję inteligentnego włącznika czasowego oświetlenia LED. W stanie czuwania lampy mogą być zgaszone lub delikatnie podświetlone. Pełne oświetlenie jest włączane automatycznie po aktywacji wejść sterujących - kolejno, lampa po lampie w postaci efektownej fali świetlnej LED. W przypadku aktywacji wejść UP lub DN włączanie oświetlenia zaczyna się od dołu lub od góry schodów, w zależności od tego, które wejście zostało aktywowane. Jeśli zostały aktywowane oba wejścia UP i DN, lampy są zapalane z obu stron. Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje lampa po lampie, w górę i w dół,  począwszy od półpiętra. Po określonym czasie świecenia lampy są kolejno gaszone lub przygaszane do ustawionej wartości podświetlenia, w kierunku zgodnym lub przeciwnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie itp.). W razie potrzeby świecenie można przedłużyć. W przypadku podłączenia sondy światła działanie sterownika może być blokowane w dzień przez wbudowany wyłącznik zmierzchowy.

Najważniejsze właściwości:

• Obciążenie prądowe wyjść: 2A x 23
• Duża sterowana moc wyjściowa: 23 x 48W (przy 24V zasilania lamp)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe).

UWAGA: Ściemnialne są zwykłe taśmy LED, gdzie pojedynczy segment składa się z 3 diod i rezystora. W przypadku innych źródeł światła LED każdorazowo należy zapytać producenta o cechę ściemnialności źródła światła  i możliwość współpracy ze ściemniaczem PWM. Niektóre źródła światła LED (np. zamienniki popularnych halogenów) mogą zawierać dodatkową elektronikę, która utrudni lub uniemożliwi ściemnianie.

• Aktywacja wejść UP, DN i MID sterownika: ręczna (dowolne łączniki bezpotencjałowe typu przycisk), automatyczna (np. 2 lub 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub mieszana.

UWAGA: łączniki i czujniki nie wchodzą w skład zestawu; polecamy schodowe czujniki optyczne smartLEDs ALFA lub DELTA - do nabycia na innych naszych aukcjach).

• Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Najważniejsze funkcje:

• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu (w zakresie od 0-90% maksymalnej jasności)
• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja ściemniacza: ustawienie jasności w stanie aktywnym i czuwania (osobno dla lampy Master)
• Funkcja obsługi ruchu z wyjścia na półpiętrze
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz.

Funkcja obsługi wyjścia na półpiętrze (opcja)

Aby włączyć funkcję należy:

1. Do wyjścia MID sterownika  podłączyć dodatkowy czujnik (czujniki) lub przyciski na półpiętrze.
2. Przy pomocy wbudowanego konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość mniejszą od parametru Liczba lamp.

W przypadku wykrycia ruchu zainicjowanego z wyjścia znajdującego się na półpiętrze schodów, sterownik włączy oświetlenie lampa po lampie, w górę i w dół począwszy od półpiętra. Gaszenie lamp odbywa się począwszy od dołu schodów do góry.

Lampa Master (opcja)

• Jedna lub dwie ostatnie lampy mogą pełnić funkcję lampy Master np. do podświetlenia poręczy lub oświetlenia ogólnego
• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż dla pozostałych lamp

Ostrzeganie przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

Wbudowany inteligentny wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny - nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
• 10 progów jasności (do wyboru) dla sondy światła

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.

20 parametrów konfiguracyjnych sterownika

Parametry instalacji:

1. Liczba lamp (3-23)
2. Liczba lamp 1. poziomu (1-23)
3. Lampa Master (brak, ściemnialna, nieściemnialna)
4. Poziom aktywny wejść (zero, jeden)
5. Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
6. Wydłużona filtracja wejść (NIE, TAK)

Parametry ściemniacza:

1. Jasność  (10%-100%)
2. Podświetlenie (0%-90%)
3. Jasność Master (10%-100%)
4. Podświetlenie Master (0%-100%)

Parametry fali świetlnej:

1. Płynność (0-7)
2. Czas zapalania (0s-24s)
3. Czas świecenia (0s-240s)
4. Czas gaszenia (0s-24s)
5. Typ kroku (zwalnia, stały, przyspiesza)
6. Kierunek gaszenia (wstecz, zgodny)

Parametry funkcji ostrzegania:

1. Liczba ostrzeżeń (0-7)
2. Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
3. Czas ostrzeżenia (0s-24s)
4. Czas oczekiwania (0s-24s)

Ustawianie wartości parametrów sterownika

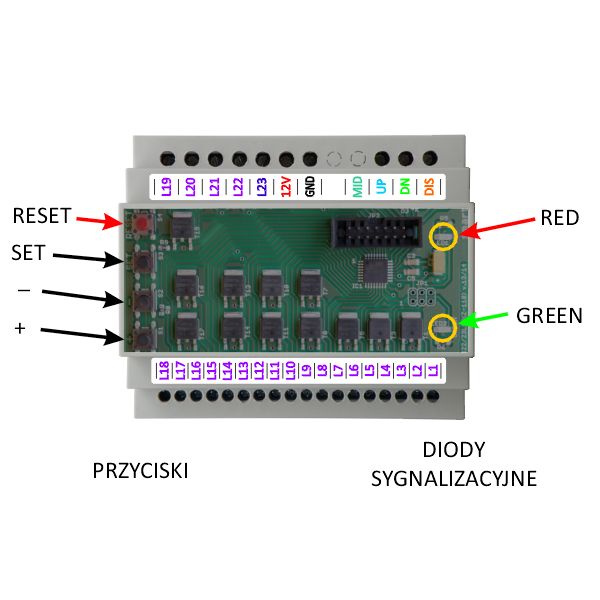

Parametry konfiguracyjne sterownika mają wartości ustawione fabrycznie optymalnie dla większości zastosowań, ale zawsze można je zmienić i dopasować do własnych potrzeb przy pomocy wbudowanego konfiguratora (na zdjęciu obok).

Przykładowo:

• Jeśli masz mniej lamp niż 23, ustaw parametr Liczba lamp, tak aby odpowiadał rzeczywistej liczbie lamp/schodków.
• Jeśli masz wyjście na półpiętrze i chcesz włączyć funkcję półpiętra, ustaw parametr Liczba lamp 1. poziomu na wartość równą lub mniejszą od wartości parametru Liczba lamp
• Jeśli zakupiłeś lampy nieściemnialne, ustaw parametr Płynność=0
• Jeśli chcesz, aby gaszenie wszystkich lamp było RÓWNOCZESNE, ustaw parametr Czas gaszenia na wartość równą 0.
• Jeśli chcesz wyłączyć podświetlenie w stanie spoczynku, wartość parametru Podświetlenie ustaw na wartość równą 0
• Jeśli lampy świecą za jasno, zmniejsz wartość parametru Jasność np. na wartość 70%
• Jeśli chcesz zmienić typ i liczbę ostrzeżeń przed zgaszeniem świateł lub wyłączyć ostrzeżenia - zmień odpowiednio wartości parametrów Typ ostrzeżeń i Liczba ostrzeżeń, itp.

Wartości parametrów ustawiane są precyzyjnie (cyfrowo). Skonfigurowany według Twoich potrzeb sterownik będzie działał dokładnie tak, jak lubisz.

Bezpłatna konfiguracja

Konfiguracja jest prosta, bezstresowa i dokładnie, krok po kroku, opisana w instrukcji, ale jeśli chcesz, możemy zrobić to bezpłatnie przed wysyłką według Twoich życzeń.

Dane techniczne sterownika

• Napięcie zasilania sterownika: 8-24 VDC
• Pobór mocy (typ.): 120 mW
• Napięcie pracy wyjść: typ: 12 VDC; max: 24 VDC
• Obciążenie prądowe wyjść (max): 2A x23
• Rodzaj obciążenia: diody LED
• Stopień ochrony: IP20
• Rodzaj pracy: ciągła
• Temperatura pracy: -10°C - +45°C
• Wymiary: 10,5 cm x 9,0 cm x 6,5 cm
• Montaż: szyna DIN TH-35 (6 modułów)

Dokładna dokumentacja oraz serwis

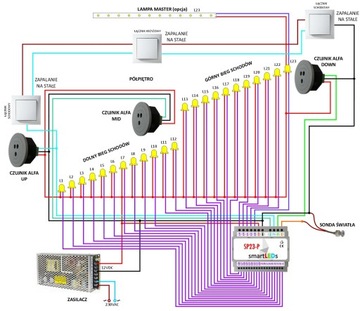

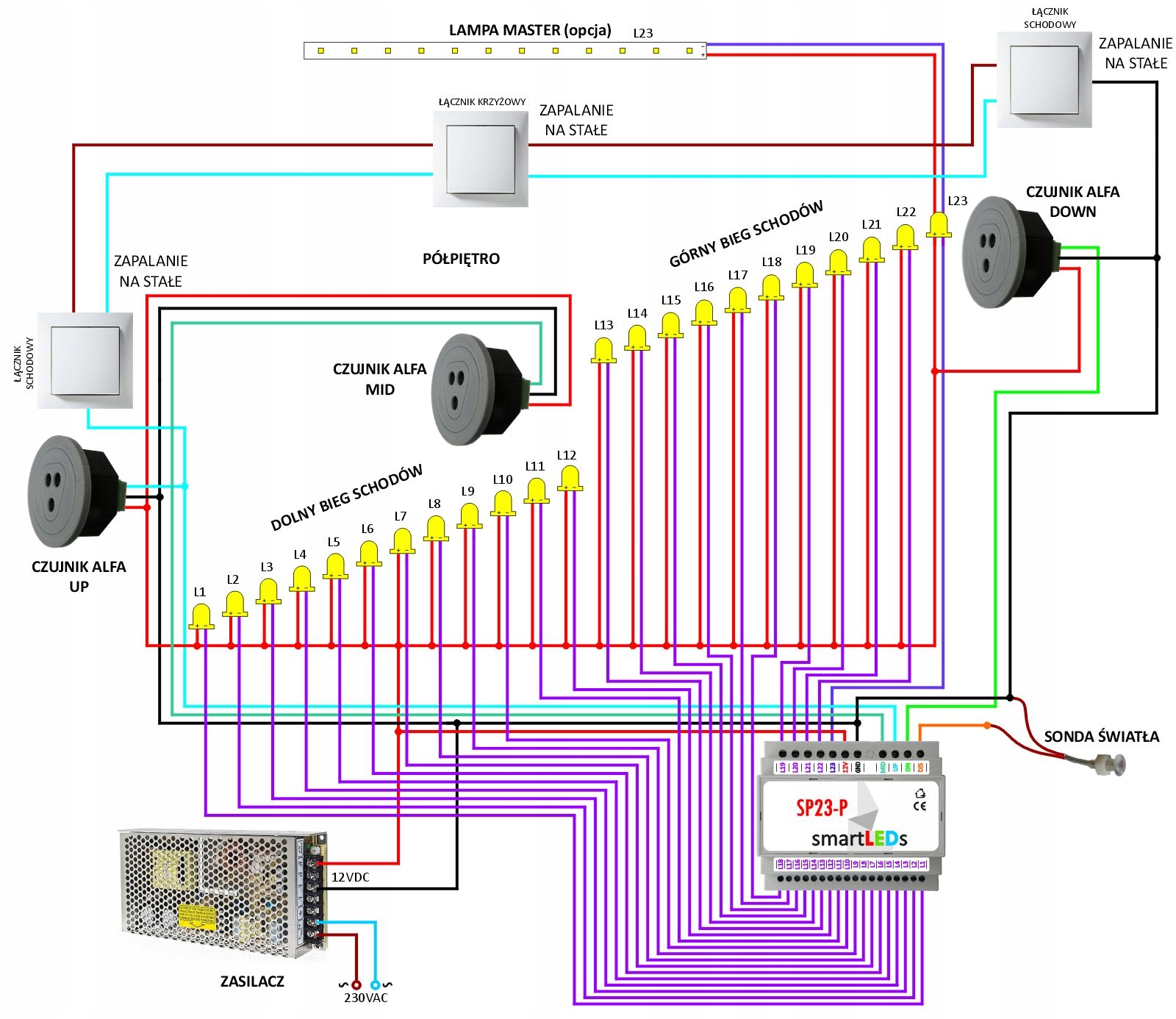

Do produktu dołączamy instrukcję użytkownika, zawierającą m.in. schemat instalacyjny.

Przygotowaliśmy także poradnik dotyczący zaplanowania, wykonania i uruchomienia instalacji krok po kroku (w załączniku do aukcji).

W załączniku do aukcji znajdziecie także kartę katalogową produktu.

Jako producent sterowników oferujemy profesjonalne wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

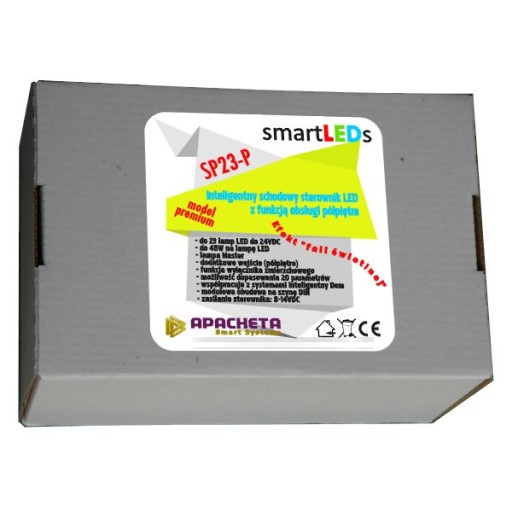

Opakowanie zawiera:

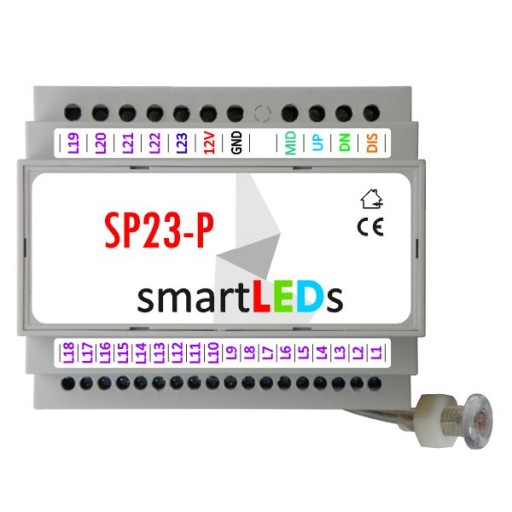

1. Sterownik schodowy SP23-P z wbudowanym konfiguratorem i wyłącznikiem zmierzchowym

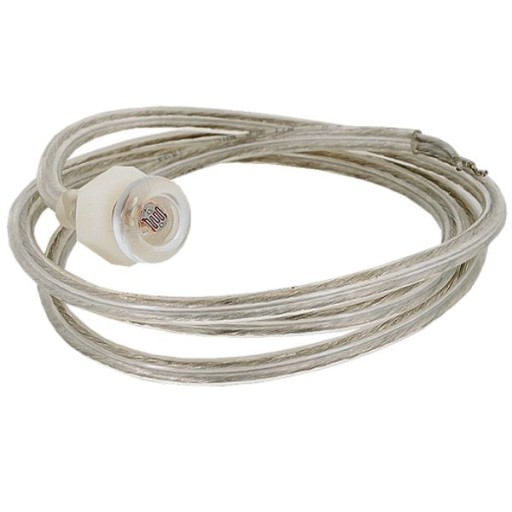

2. Sonda światła
3. Instrukcja użytkownika

DOWIEDZ SIĘ WIĘCEJ O OFERCIE STEROWNIKÓW SCHODOWYCH i CZUJNIKÓW RUCHU SMARTLEDS

Czym oferta smartLEDs wyróżnia się na tle konkurencji?

Bogata oferta, dostosowana do potrzeb i możliwości finansowych różnych klientów: 7 modeli sterowników schodowych

Stosujemy nasze autorskie rozwiązania, z których jesteśmy bardzo dumni np.:

• Prawdziwa, efektowna fala LED z efektem płynności, płynięcia i rozmycia
• Schodowe optyczne czujniki ruchu zaprojektowane specjalnie do wykrywania ruchu na schodach
• Aplikacja na smartfon w systemie Bluetooth do konfiguracji i diagnostyki instalacji
• Inteligentny, wbudowany w sterownik, wyłącznik zmierzchowy

-  nie spotkacie takich rozwiązań u innych na Allegro!

Oferujemy dodatkowe funkcje: Podświetlenie w stanie spoczynku, Wbudowany ściemniacz, Lampa Master (np. do podświetlenia poręczy), Obsługa półpiętra, Ostrzeganie przed zgaszeniem świateł

Nasze sterowniki pracują bezawaryjnie u setek klientów już od 2013r. Część sprzętowa jest wykonana na profesjonalnym obwodzie drukowanym, stosujemy nowoczesny, automatyczny montaż powierzchniowy SMT i THT w technologii bezołowiowej, a elementy pochodzą od czołowych producentów podzespołów elektronicznych. Algorytm oprogramowania jest perfekcyjnie dopracowany, sterowniki działają poprawnie niezależnie od sposobu aktywacji (czujki czy przyciski) oraz liczby i kierunku osób poruszających się po schodach. Nie ma obawy, że sterownik "pogubi się", jeśli na schody wejdzie więcej osób lub w instalacji zastosowane zostaną różne sposoby aktywacji sterownika (np. i czujki i przyciski).

Dbamy o zadowolenie naszych klientów i obsługę na jak najwyższym poziomie: telefoniczne wsparcie techniczne, dokładna dokumentacja produktu (instrukcje użytkownika, schematy instalacyjne, karty katalogowe, poradniki).

Sterowniki i czujniki schodowe smartLEDs to prawdopodobnie najlepsze produkty tego typu na rynku!

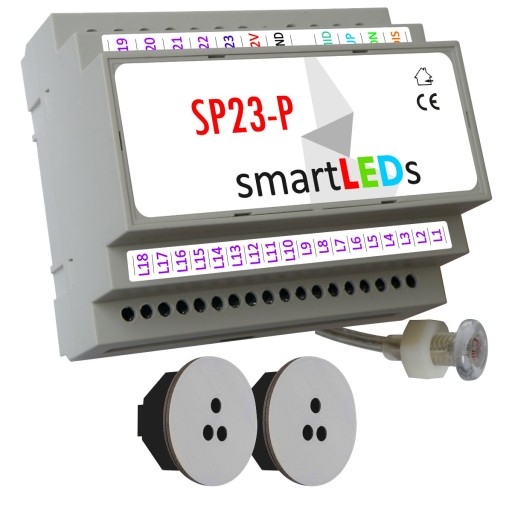

Promocja na sterowniki schodowe z czujnikami ruchu ALFA

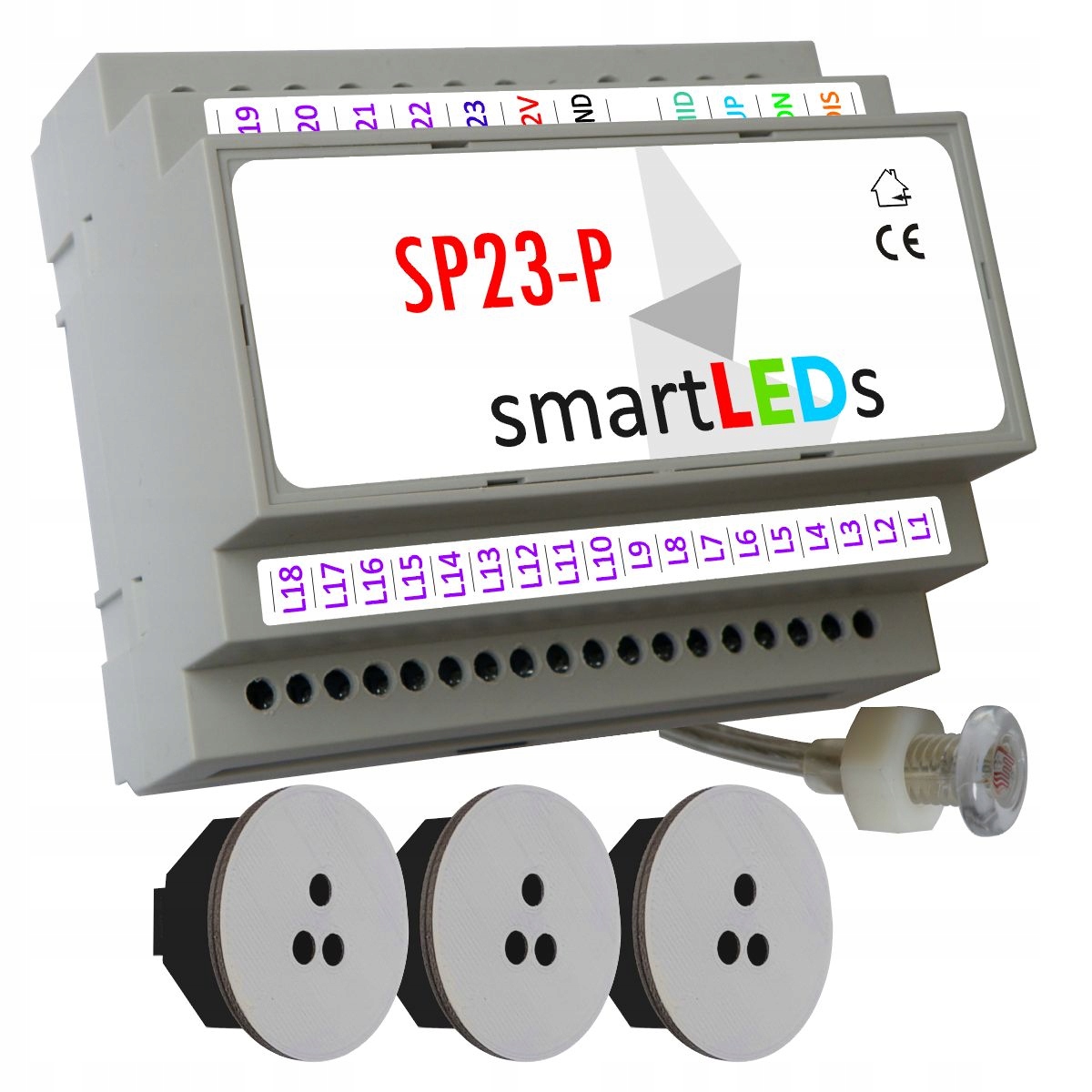

Do sterownika oferujemy schodowe czujniki optyczne smartLEDs ALFA, osobno lub w promocyjnych zestawach ze sterownikami (do kupienia na innych naszych aukcjach).

Czujniki ALFA to unikalne na rynku, optyczne czujniki odległości i ruchu o zasięgu do 100cm idealnie współpracujące z naszymi sterownikami schodowymi. Są to jedyne znane nam czujniki tak naprawdę nadające się do wykrywania ruchu na schodach (mają wąski kąt detekcji i regulowany zasięg), a dostępne 2 tryby pracy (odległości oraz ruchu) sprawiają, że czujniki bardzo dobrze radzą sobie zarówno w przypadku schodów otwartych (nie widzą osób obok schodów), jak i zamkniętych (nie są oślepiane białą ścianą naprzeciwko). W dodatku dzięki mikroprocesorowej obróbce sygnału potrafią adaptować się do trudnych warunków otoczenia.

Do bardzo szerokich schodów i przejść oferujemy bliźniacze czujniki smartLEDs DELTA o zasięgu do 200 cm.
