LCR-T4 Измеритель транзисторов RLC

Tester miernik  półprzewodników

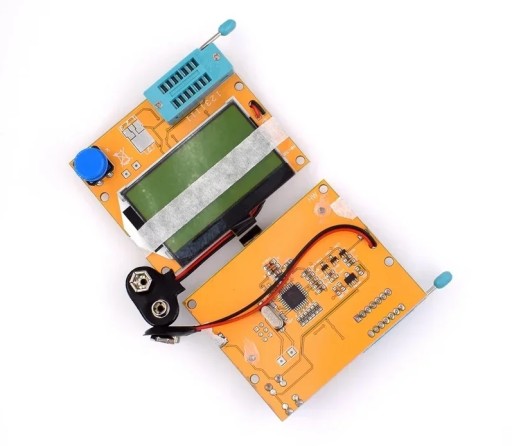

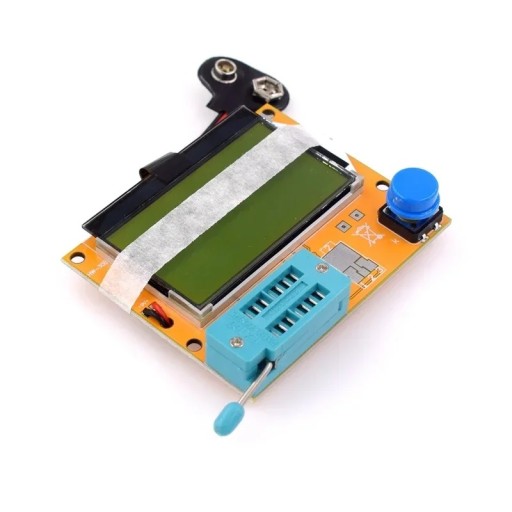

LCR-T4

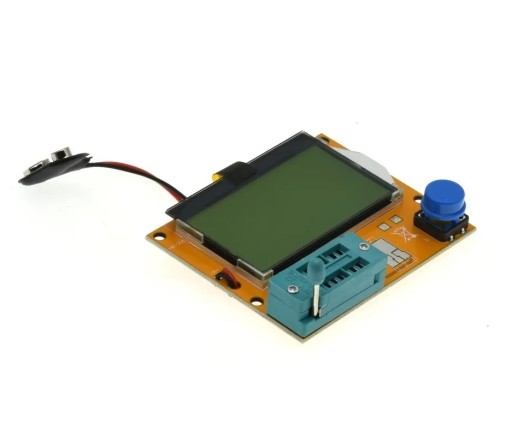

Wyświetlacz LCD 128 x 64 podświetlany na zielono

Miernik oparty na układzie Mega328.

Zasilanie: 9V (brak w zestawie do nabycia na naszych aukcjach)

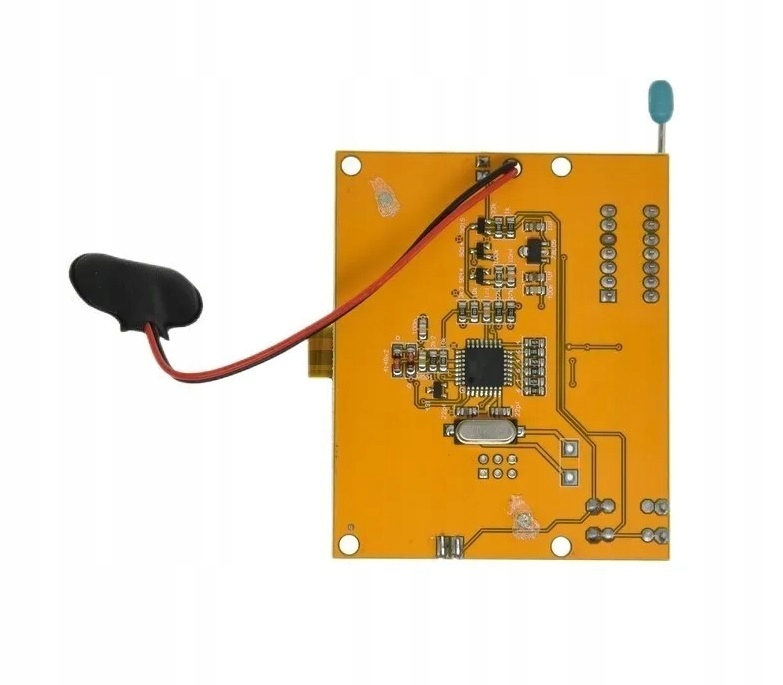

Rozmiar PCB: 70 x 60mm

Za pomocą miernika możemy pomierzyć: cewki indukcyjne, kondensatory, diody, podwójna dioda, mos, tranzystor, SCR, regulator,  LED, ESR,

Rezystancja: 0.1 ohm rozdzielczość, maksymalnie 50M ohm

Kondensator: 25pf -100,000 uf

Cewki indukcyjne: 0.01mh-20H

Automatyczne wykrywanie tranzystorów NPN i PNP, n-kanałowy i p-kanałowy MOSFET,

Dioda (w tym podwójna dioda), tyrystor, tranzystor, rezystor i kondensator oraz inne elementy

Automatyczne testowanie pinu komponentu i wyświetlanie na wyświetlaczu LCD

Może wykryć tranzystor, współczynnik wzmocnienia diody ochrony MOSFET

Funkcje miernika przełączamy jednym przyciskiem, ma funkcję automatyczne wyłączanie.

Podstawowe Funkcje:

• automatycznie wykrywa tranzystory bipolarne NPN, PNP, N-kanał i P-kanał MOS FET,

JFET, diody, dwie diody, tyrystory mała moc jednokierunkowy i dwukierunkowy tyrystor.

• automatyczna identyfikacja elementów układ pin
• pomiar współczynnika wzmocnienia prądu tranzystor bipolarny i napięcia progowego emitera bazy.
• poprzez napięcie progowe emitera bazy i współczynnik wzmocnienia wysoki prąd w celu identyfikacji tranzystorów darlingtona.
• może wykrywać tranzystory bipolarne i diody ochronne tranzystorów MOS.
• pomiar napięcia progowego bramki MOS FET i pojemności bramki.
• może jednocześnie zmierzyć dwa rezystory i rezystor symbol jest wyświetlany.
• Wyświetlany po prawej stronie z wartością dziesiętną 4.
• Symbol oporu po obu stronach pokazuje numer pin.
• Możemy rozróżnić środkowy i oba końce .
• Rozdzielczość pomiaru rezystancji wynosi 0.1 omów, można zmierzyć 50M omów.
• Może mierzyć pojemność pojemności 30pF-100mF, rozdzielczość 1pF.
• 2uF więcej kondensatorów może jednocześnie mierzyć równoważne wartości rezystancji szeregowej ESR.

Dwa mogą być wyświetlane z wartością dziesiętną, rozdzielczością 0.01 omów.

• Może być we właściwej kolejności, a symbol diody wyświetla dwie diody i podaje napięcie do przodu diody.
• LED jest wykrywany jako dioda napięcia do przodu wyższe. Kombinacja LED jest identyfikowana jako dwie diody.
• Napięcie przebicia Eeverse jest mniejsze niż 4.5V diody Zenera można zidentyfikować.
• Może mierzyć pojemność wsteczną pojedynczej diody.

Jeśli tranzystor bipolarny jest podłączony do podstawy i kolektora lub emitera sworznia,

Może mierzyć odwrotną pojemność kolektora lub złącza emitera.

• Można uzyskać za pomocą pojedynczego pomiaru mostek prostowniczy połączenia.
