ГЕНЕРАТОР ЦИФРОВЫХ СИГНАЛОВ ШИМ 1Гц-150КГц 3,3-30В ПРЯМОУГОЛЬНИК РЕГУЛИРОВАНИЕ РАБОЧЕГО ЦИКЛА

KOD PRODUKTU:

⚙️GENERATOR SYGNAŁU PWM REGULATOR CZĘSTOTLIWOŚCI Hz W OBUDOWIE DO MONTAŻU W OTWORZE⚙️

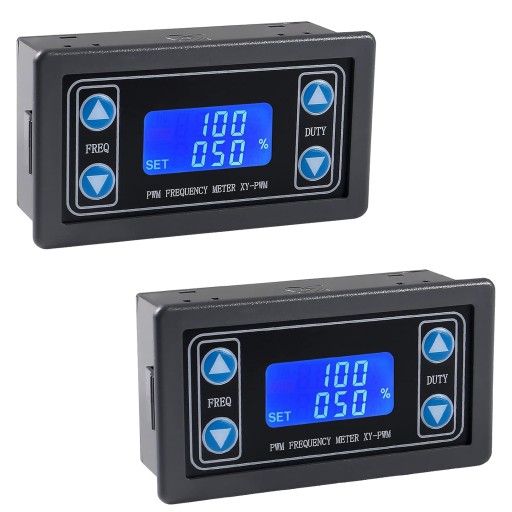

Panelowy generator PWM, który umożliwia precyzyjną regulację sygnału PWM (Pulse Width Modulation) w szerokim zakresie częstotliwości od 1 Hz do 150 kHz.

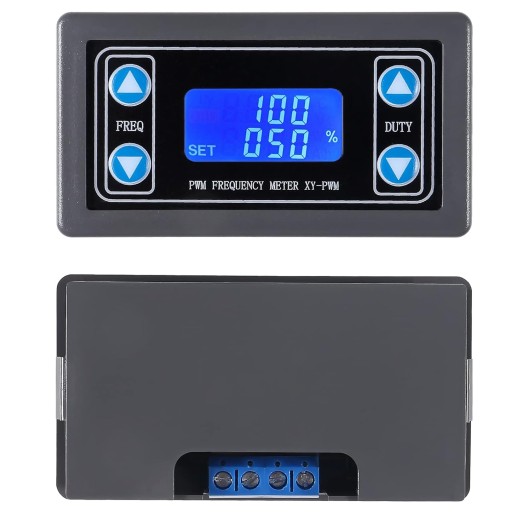

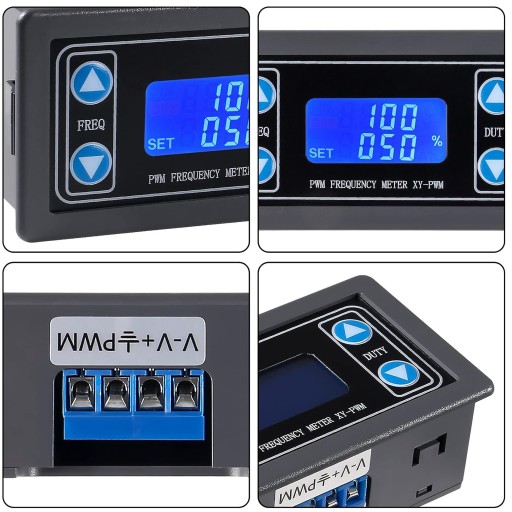

Urządzenie umożliwia precyzyjną kontrolę wypełnienia sygnału za pomocą potencjometru. Jest zasilany napięciem z zakresu 3,3 V do 30 V przez złącze śrubowe.

Generator znajduje zastosowanie w:

• elektronice,
• automatyce,
• sterowaniu silnikami,
• eksperymentach laboratoryjnych,
• badaniach naukowych,
• różnych projektach elektronicznych.
• KOD PRODUKTU 006469

⚙️ZAKRES ZASTOSOWANIA:⚙️

✔️ Używany jako generator sygnału prostokątnego, generuje sygnał prostokątny do eksperymentalnego rozwoju i użytkowania;

✔️ Służy do generowania sygnału fali prostokątnej, który steruje sterownikiem silnika;

✔️ generuj regulowany impuls do użytku MCU;

✔️ generować regulowany impuls, sterować odpowiednim obwodem (prędkość ściemniania PWM i inne zastosowania).

Link do filmiku który pokazuje podłączenie i działanie modułu

https://youtu.be/cZeG572RCgM

⚙️SPECYFIKACJA⚙️

✔️ Napięcie robocze: 3.3 ~ 30V, z zabezpieczeniem przed odwróceniem polaryzacji

✔️ Zakres częstotliwości: 1Hz ~ 150KHz, dokładność około 1%

✔️ Zakres cyklu pracy (wypełnienia): 0-100%, skok o 1%

✔️ Liczba impulsów: 1-9999 lub nieskończona (wyświetlacz "----" oznacza nieskończoność)

✔️ Czas wyjściowy opóźnienia: 0.000s-9999s, minimum można ustawić 1ms

✔️ Dodatnia i ujemna szerokość impulsu: 0.000s-9999s, minimum można ustawić 1ms

✔️ Pojemność ładowania sygnału: mniej niż 30mA

✔️ Sygnał wyjściowy :  amplituda jest równa napięciu zasilania

✔️ Rozmiar produktu: 79x43x3

✔️ Materiał: ABS

✔️ Pamięta ustawienia po zaniku sygnału

✔️ Suport UART

✔️ Wymiary otworu montażowego 77mm x 40mm.

Paczka zawiera:

1x generator sygnału PWM
