Держатель инструмента. VDI, радиальный, правый B3 30х20мм

Uchwyt narzędz. VDI, promieniowy, prawy B3 30x20mm FORTIS

Kształt B3, prawy, odwrócony

Ogólne wskazówki: uchwyty narzędziowe VDI do tokarek CNC wykonane ze stali ulepszanej cieplnie o odporności na rozciąganie min. 900 N/mm², hartowane do 56 ± 2 HRC i utwardzane powierzchniowo min. 0,5 mm. Dodatkowo wszystkie uchwyty narzędziowe VDI wyposażone są w chwyt cylindryczny h6 z wewnętrznym doprowadzeniem chłodziwa i nastawnymi dyszami sferycznymi.

Chwyt i powierzchnia przyłożenia hartowane i szlifowane, z otworem doprowadzającym chłodziwo.

Pozostałe wykonania dostępne na zapytanie.

Wykonanie: uchwyt narzędziowy, promieniowy, prawy, odwrócony, krótki. Chwyt i powierzchnia przyłożenia hartowane i szlifowane, z otworem doprowadzającym chłodziwo.

Zastosowanie: do obróbki zewnętrznej.

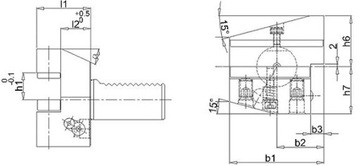

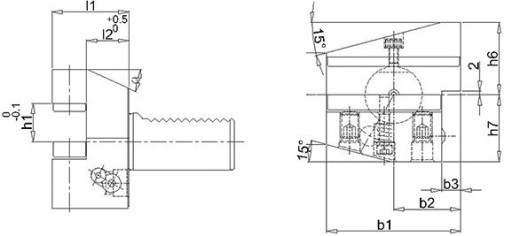

Dane techniczne

• VDI: 30
• h2: 20/16 mm
• b1: 70 mm
• b2: 35 mm
• b3: 10 mm
• h6: 35 mm
• h7: 38 mm
• l1: 40 mm
• l2: 22 mm
• WGNr.: W060

Dane logistyczne

• Waga: 1.37 kg
• Długość: 85.0 mm
• Szerokość: 110.0 mm
• Wysokość: 80.0 mm
• Objętość: 0.748 dm3

• Zakres dostawy: 1 sztuka
• Numer wewnętrzny: 8504512939
• Numer art. dostawcy: 8232870001

Nr katalogowy: 72H_DRS_A4-4317784732611

EAN: 4317784732611
