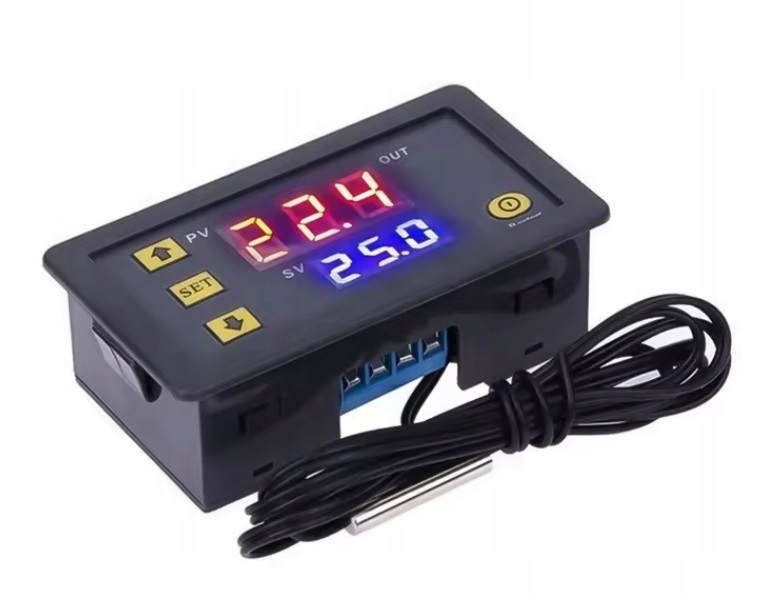

Термостат с цифровым регулятором температуры 12 В

Termostat Cyfrowy Zasilany napięciem 12V z zewnętrzną sodą pomiarową i bezpotencjałowym stykiem NO przekaźnika 20A/16V DC 10A/230V AC.

Może zostać wykorzystany do kontroli temperatury poprzez włączanie i wyłączanie urządzeń podłączonych pod styk  przekaźnika termostatu.

Zewnętrzny czujnik temperatury może pracować w zakresie od  -55°C do 120°C.

Podczas pracy większy górny wyświetlacz wyswietla aktualny pomiar temperatury , mniejszy dolny wskazuje ustawioną temperaturę zmiany stanu przekaźnika.

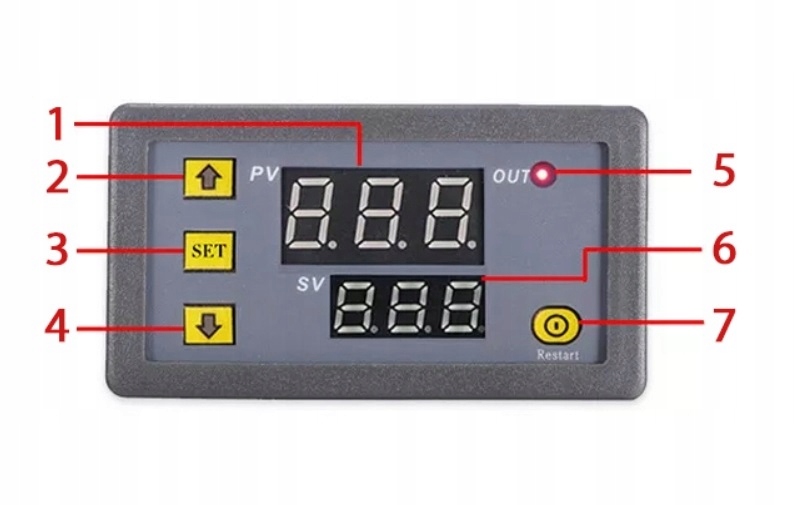

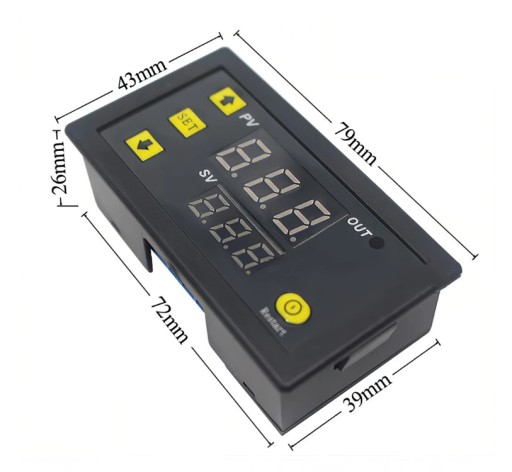

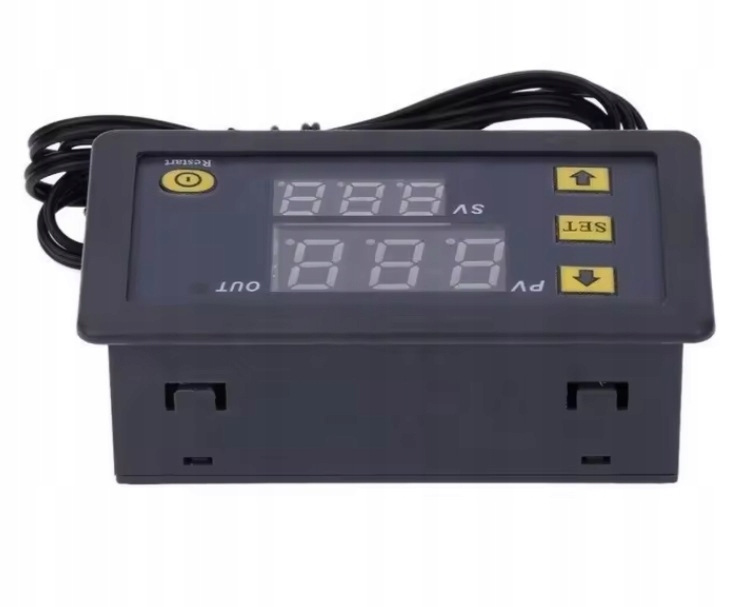

Opis panelu:

1. Aktualny pomiar teperatury
2. Przycisk +
3. Przycisk programowania
4. Przycisk -
5. Kontrolka pracy obwodu
6. Nastawiona temperatura
7. Przycisk resetu do ustawień początkowych

parametry techniczne:

• zasilanie: 12V
• zakres temperatur: -50°C do 120°C
• dokładność kontroli temperatury: 0.01°C
• Częstotliwość odświeżania: 0.5s
• regulacja temperatury: za pomocą przycisków panelu przedniego
• wyświetlacz LED: czerwony 3.9cala, niebieski 2.0 cala
• możliwość zapisu ustawień
• prąd maksymalny przekaźnika: 20A 16V / 20A 24V
• dioda LED sygnalizująca pracę przekaźnika
• przycisk RESET
• zewnętrzny czujnik temperatury NTC 10k 0.5%
•  długość przewodu z sondą pomiarową: 1m

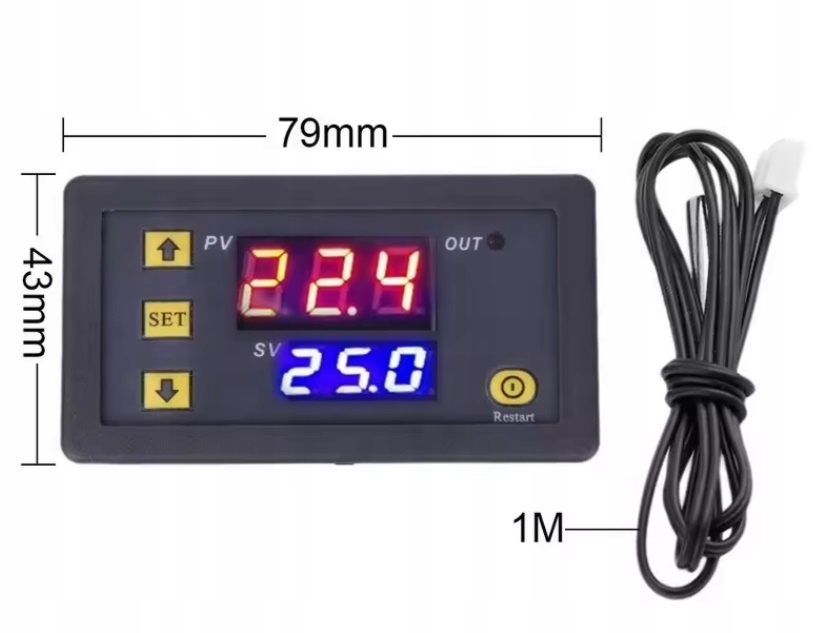

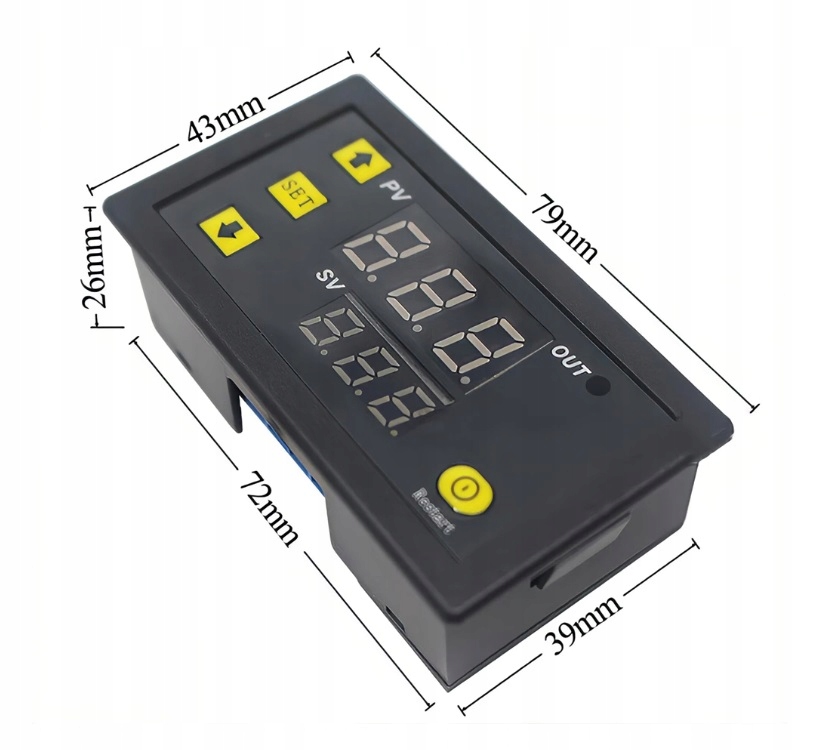

• wymiary: 74x43x26mm
• wymiar otworu pod montaż: 74x39mm
• Wymagania środowiskowe: -10 ~ 60 ℃ wilgotności 20%-85%

Opis wyprowadzeń termostatu:

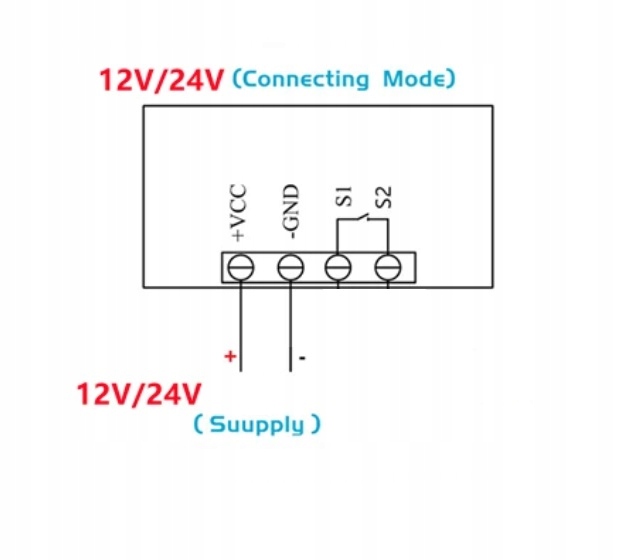

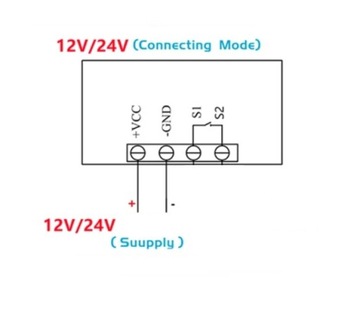

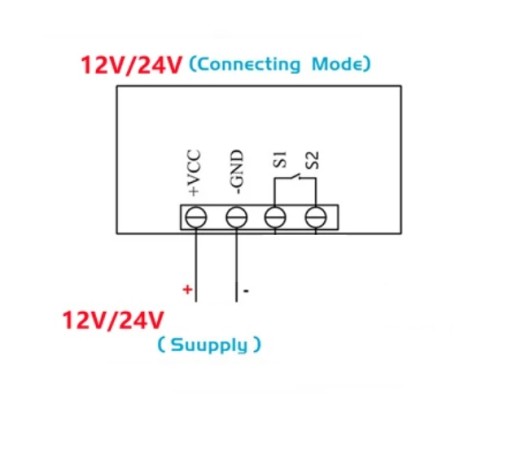

VCC- napięcie zasilania 12V DCGND- masaS1, S2 - styki przekaźnika NO 20A/16V DC 10A/230V AC.

Tryby programowania P0 - P8

P0: Tryb H/C Grzanie/Chłodzenie

Wartość tę należy ustawić w momencie rozpoczęcia użytkowania termostatu. Jeśli jest używany do ogrzewania, ten parametr

należy ustawić na „H”. W przeciwnym razie, jeśli jest używany do chłodzenia, powinien być ustawiony na „C”.

P1: Histereza

Różnica pomiędzy temperaturą przy której termostat się wyłącza - a temperaturą przy

który włącza się ponownie.

Przykład: Ustawiamy tryb grzania i temperatura wynosi 37~40°C – Histereza wynosi 3°C.

P2-P3: Ustawianie limitów

Funkcje te ustawiają wartości graniczne zakresu temperatur. W stanie normalnym zakres ustawień wynosi

od -50°C do +120°C. Jeśli nie potrzebujesz tak dużego zakresu, możesz ustawić wartości tych parametrów np. skrócić.

Przykład: P2 jest ustawiony na 50°C, P3 jest ustawiony na 20°C – Temperaturę można ustawić w zakresie od 20°C do 50°C.

P4: Korekta temperatury

Funkcja ta służy do korygowania temperatury w przypadku odchylenia od zmierzonej

temperatury i rzeczywistej temperatury.

Przykład: Mierzymy temperaturę 25,6°C, a rzeczywista temperatura wynosi 25,8°C – Można ustawić P4 do 0,2°C, więc wyświetlana temperatura będzie wynosić 25,8°C.

P5: Opóźniony start

Ta funkcja jest używana do opóźnienia włączenia przekaźnika po osiągnięciu temperatury (0-10 minut).

P6: Alarm wysokiej temperatury

Gdy rzeczywista temperatura przekroczy górną granicę temperatury +120°C, na wyświetlaczu pojawi się termostat migające „CCC” na czerwonym wyświetlaczu. W przypadku zwarcia wyświetli się migający komunikat „LLL”. na czerwonym wyświetlaczu.

P7: Blokada danych

Jeśli chcesz uniemożliwić innym osobom zmianę ustawionej temperatury, możesz na koniec ustawić P7 na ON na  zakończenie ustawiania parametrów. Po ustawieniu na ON, temperatura i parametry wewnętrzne nie mogą zostać zmienione.

P8: Przywróć ustawienia fabryczne

Po ustawieniu P8 na ON wszystkie ustawienia zostaną przywrócone do ustawień fabrycznych.

Przykłady ustawień termostatu

Tryb chłodzenia

Sterowanie urządzeniami chłodniczymi zatrzyma chłodzenie, gdy temperatura osiągnie 25°C i rozpocznie chłodzenie gdy temperatura wynosi 30°C. Aby ustawić taki tryb pracy należy wykonać następujące kroki:

1. W stanie wyświetlania normalnej temperatury naciśnij klawisz SET, aby wyświetlić migające cyfry

na niebieskim wyświetlaczu; znajdź wartość 25,0°C nawigując przyciskami GÓRA i DÓŁ i na koniec

naciśnij przycisk RESTART, aby potwierdzić i powrócić do stanu wyświetlania.

2. Aby uzyskać dostęp do trybu ustawiania parametrów, naciśnij klawisz SET i przytrzymaj go przez 5 sekund, aż pojawi się „P0” na ekranie. Następnie naciśnij klawisz SET, aby uzyskać dostęp do parametru kodu P0. Naciskając W GÓRĘ /W DÓŁ, ​​możesz regulować pomiędzy różnymi trybami. Wybierz tryb „C” i naciśnij klawisz RESTART aby potwierdzić i powrócić do stanu wyświetlania.

3. Przejdź ponownie do trybu ustawiania parametrów przytrzymując klawisz SET przez 5 sekund. Gdy wyświetla się „P0” na ekranie naciśnij przycisk GÓRA, aby dostosować się do kodu P1 (histereza), a następnie naciśnij przycisk SET, aby uzyskać dostęp do parametru kodu P1. Dostosuj wartość do 5,0 za pomocą przycisków GÓRA/DÓŁ i na koniec naciśnij przycisk RESTART, aby potwierdzić i powrócić do stanu wyświetlania.

Tryb ogrzewania

Sterowanie urządzeniami grzewczymi przestanie grzać, gdy temperatura osiągnie 30°C i rozpocznie grzanie, gdy temperatura osiągnie 30°C

temperatura wynosi 25°C. Aby ustawić taki tryb pracy należy wykonać następujące kroki:

1. W stanie wyświetlania normalnej temperatury naciśnij klawisz SET, aby wyświetlić migające cyfry

na niebieskim wyświetlaczu; znajdź wartość 25,0°C nawigując przyciskami GÓRA i DÓŁ i na koniec

naciśnij przycisk RESTART, aby potwierdzić i powrócić do stanu wyświetlania.

2. Aby uzyskać dostęp do trybu ustawiania parametrów, naciśnij klawisz SET i przytrzymaj go przez 5 sekund, aż pojawi się „P0” na ekranie. Następnie naciśnij klawisz SET, aby uzyskać dostęp do parametru kodu P0. Naciskając W GÓRĘ /W DÓŁ, ​​możesz regulować pomiędzy różnymi trybami. Wybierz tryb „H” i naciśnij klawisz RESTART aby potwierdzić i powrócić do stanu wyświetlania.

3. Przejdź ponownie do trybu ustawiania parametrów przytrzymując klawisz SET przez 5 sekund. Gdy wyświetla się P0 na ekranie naciśnij przycisk GÓRA, aby dostosować się do kodu P1 (histereza), a następnie naciśnij przycisk SET, aby uzyskać dostęp do parametru kodu P1. Dostosuj wartość do 5,0 za pomocą przycisków GÓRA/DÓŁ i na koniec naciśnij przycisk RESTART, aby potwierdzić i powrócić do stanu wyświetlania.
