V1.99 Интерфейсный сканер OBD2 PIC18F458 Чип FTDI

Funkcja:

1. Specjalny skaner interfejsu oparty na komputerze PC, specjalnie zaprojektowany tak, aby pasował do opla, który jest praktycznym narzędziem diagnostycznym.

2. Oprogramowanie układowe V1.95, znacznie zwiększona stabilność. Korzystanie z układu PIC18F458 i FTDI, nowość dla przekaźnika NEC.

3. Szerokie zastosowanie, obejmuje prawie wszystkie samochody Opla, nawet nowe samochody z diagnostyką opartą na magistrali CAN-BUS.

4. Program umożliwia odczytywanie i kasowanie kodów usterek, wyświetlanie danych w czasie rzeczywistym oraz wykonywanie testów wyjść.

5. Program obsługuje wiele jednostek sterujących, takich jak silnik, automatyczna skrzynia biegów, ABS, moduł chłodzenia silnika itp.

6. Kody błędów pokażą wszystkie dostępne informacje. Obsługuje tylko system Win XP/WIN 7 32-bitowy.

Specyfikacja:

• Typ artykułu: skaner diagnostyczny OBD2
• Materiał: ABS
• Język: tylko angielski

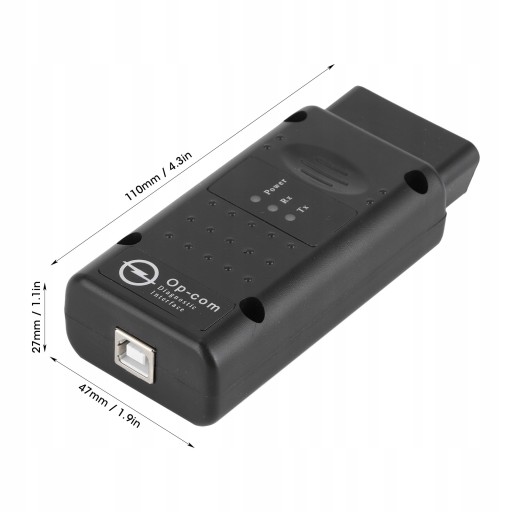

• Rozmiar: ok. 110 x 27 x 47 mm/4,3 x 1,1 x 1,9 cala
• Opis:

1. Obejmuje prawie wszystkie samochody opla, nawet nowe samochody z diagnostyką opartą na magistrali CAN-BUS, takie jak vectra-c, astra-h, zafira-b.

2. Program umożliwia odczytywanie i kasowanie kodów usterek, wyświetla dane na żywo, umożliwia wykonanie testu wyjść.

3. Program obsługuje wiele jednostek sterujących, takich jak silnik, automatyczna skrzynia biegów, ABS, kieszeń powietrzna, moduł chłodzenia silnika, zestaw wskaźników, elektroniczna kontrola klimatu, jednostka sterująca nadwozia, żeby wymienić tylko kilka przykładów.

4. Ponieważ dla Opla wykorzystuje się wiele pinów w złączu OBD, interfejs diagnostyczny działa jako multiplekser i wybiera odpowiedni pin do komunikacji. PIN3, PIN7, PIN8, PIN12 = łącze szeregowe (ISO9141, KW81, KW82, KWP2000)

5. Kody usterek zostaną wyświetlone wraz ze wszystkimi dostępnymi informacjami

• Dla systemu Windows: tylko dla Win XP/WIN 7 32 bity (zamknij program antywirusowy)
• Proszę nie aktualizować online, w przeciwnym razie urządzenie zostanie uszkodzone.
• Nie mamy testu na win 7 lub win 10, więc nie możemy być pewni, czy oprogramowanie może być kompatybilne z tymi systemami, czy nie. Proszę zwrócić uwagę.
• Pełne kody usterek Opis tekstowy:
• 1) Pełne informacje o statusie (obecny, nieobecny, przerywany)
• 2) Możesz wydrukować, zapisać lub skopiować kody usterek do dowolnej innej aplikacji. Z okna kodów usterek można przejść bezpośrednio do okna bloków pomiarowych.
• 3) Program pokazuje informacje o blokach pomiarowych na wielu modułach sterujących, możesz samodzielnie wybrać dowolne z listy.
• 4) Program może wyświetlać jednocześnie 8 parametrów bloków pomiarowych. Częstotliwość próbkowania zależy głównie od protokołu komunikacyjnego. Na przykład starszy system, taki jak Omega-B X 25 DT Engine (ISO-9141-2) może być bardzo powolny podczas komunikacji, podczas gdy nowszy Multec lub jednostki Bosch są szybsze (przy użyciu KWP-2000), a najnowszy Jednostki sterujące oparte na CAN są bardzo szybkie!
• Możesz także uruchomić testy wyjścia na wielu kontrolerach.
• PIN6-PIN14
• PIN3-PIN11
• PIN1
• HSCAN — dwuprzewodowa, szybka magistrala CAN-BUS, 500 kb/s
• MSCAN — dwuprzewodowa, średnia prędkość CAN-BUS, 95 kb/s
• SWCAN — jednoprzewodowa magistrala CAN-BUS o niskiej szybkości, 33,3 kb/s
• Jak używać:

1. Połącz wtyczkę OBD z kablem do transmisji danych

2. Podłącz samochód za pomocą wtyczki OBD

3. Na koniec użyj drugiego końca kabla do transmisji danych, aby podłączyć go do komputera, a następnie użyj go

Lista pakietów:

• 1 x skaner OBD2
• 1 płyta CD
• 1 x kabel do transmisji danych
