КОНТРОЛЛЕР ДВИГАТЕЛЯ ШИМ-СИГНАЛ ШАГОВЫЙ ГЕНЕРАТОР

Opis:

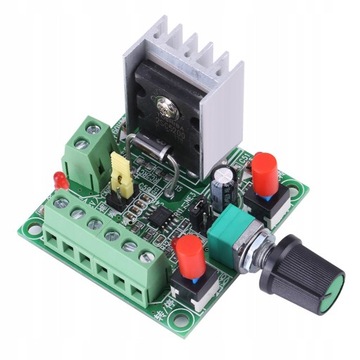

Ten kontroler może generować funkcje sygnału PWM, na płytce znajduje się zworka, można ustawić domyślny wybór dostarczony w sygnale częstotliwości impulsów.

Cechy:

Ten moduł jest dostarczany jako sygnał napędu krokowego. Aby sterować silnikiem krokowym, ale także musi mieć napęd do wykorzystania.

Sterownik ma wysoki, średni i niski, łącznie trzy rodzaje sygnałów częstotliwościowych mogą być użyte do wyboru zworki.

Częstotliwość pomiaru może wynieść PUL i zaciski wspólnej katody (GND) dwa porty.

PUL i PUL- pulsujące dodatnie i ujemne; EN i EN- mają umożliwić zaciski dodatnie i ujemne; DIR i DIR- to kierunek pozytywny i negatywny. Te sześć linii jest połączonych, aby sterować odpowiednim impulsem, kierunkiem, więc możliwych jest sześć portów.

Zasilanie: 15-160VDC lub 5-12VDC. Jeśli używasz zasilania 5-12 VDC, koniec dodatni podłącz wejście DC 5-12 V, koniec ujemny podłącz koniec wspólnej katody.

Do przodu i do tyłu silnika można sterować, naciskając klawisz.

Prędkość silnika można kontrolować, regulując częstotliwość potencjometru.

Specyfikacja:

Napięcie zasilania: 15-160 V / 5-12 V.

Częstotliwość: wysoka: 5,8 KHZ-127 KHZ, średnia: 590 HZ-15,8 KHZ, niska: 82 HZ-2,3 KHZ

Rozmiar: ok. 73 x 51 x 37 mm / 2,87 x 2 x 1,45 cala

Waga: 50g

Ilość: 1 szt

Lista paczek:

1 x generator PWM

Uwaga:

Jeśli używasz do uruchamiania lub zatrzymywania funkcji, zacisk włączania sterownika ENA musi być podłączony do wspólnej katody lub napędu ze wspólną anodą.
