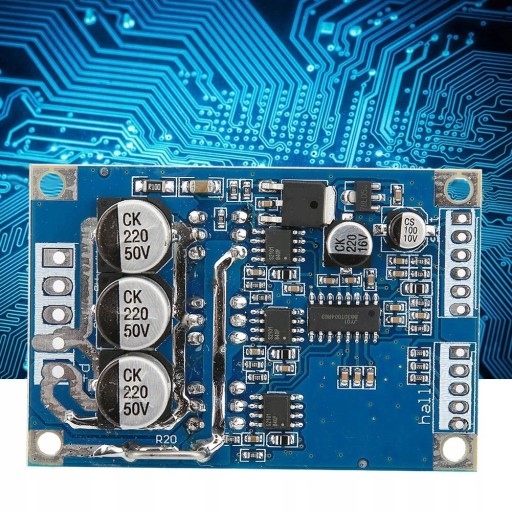

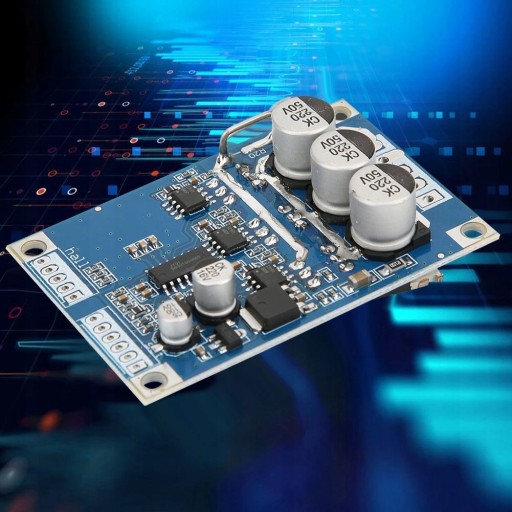

КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ 12–36 В, 500 Вт

Opis:

100% nowy wysokiej jakości

Specyfikacja:

Napięcie robocze: DC 12 V-36 V.

Prąd roboczy:

. 12-36V 500W BEZSZCZOTKOWY STEROWNIK SILNIKA

. 12-36V 500W BEZSZCZOTKOWY STEROWNIK SILNIKA

. 12-36V 500W BEZSZCZOTKOWY STEROWNIK SILNIKA

Zestaw po stronie sterującej:

Masa zacisku sterującego GND

VR koniec regulatora 0-5 V (odpowiada 10% prędkości silnika -100%)

Sterowanie cofaniem ZF (podłączone do 5 V lub masy może ładować kierunek obrotów silnika)

M wyjście impulsowe tachometru (w zależności od liczby biegunów silnika odpowiadającej liczbie impulsów na obrót numeru wyjścia)

EL włącza zacisk sterujący (podłączony do 5 V bez pracy z masą, a następnie 5 V, uziemienie silnika zatrzymuje się)

Zacisk sterujący 5 V 5 V.

HALA dla terminali hali:

5V Hall moc dodatnia

Sygnał Ha Hall

Sygnał Hb Hall

Hc Hall Signal

GND Hall ujemny

. 12-36V 500W BEZSZCZOTKOWY STEROWNIK SILNIKA

. 12-36V 500W BEZSZCZOTKOWY STEROWNIK SILNIKA

. 12-36V 500W BEZSZCZOTKOWY STEROWNIK SILNIKA

Okablowanie:

Terminal sterujący dla SET:

1. Metody okablowania sterowania prędkością silnika: dostępna prędkość systemu potencjometru może być również podłączona do sterowania MCU, gdy okablowanie sterujące potencjometrem, środkowy pin potencjometru jest podłączony do portu prędkości VR, potencjometr podłączony do obu końców napięcia 5 V i GND większa prędkość szybciej.

2. Metody okablowania sterowania silnikiem: sterowanie można również podłączyć do sterowania MCU, do GND w jednym kierunku, a następnie w jednym kierunku 5V.

3. Sygnał prędkości impulsu: wysoka i niska moc wyjściowa. IC nie może zrozumieć informacji na żądanie klienta.

Wejścia sygnału halla dla hali:

Pokazany jest schemat połączeń, jeden odpowiadający HA, HB, HC i na silniku, zasilanie 5V podłączone do silnika hal sygnalizuje dodatni, ujemny sygnał zasilania GND do hali silnika.

Uwaga: Ze względu na różnych producentów silników, aby hala linii kolejowej hali niekoniecznie podążała za linią na tablicy, aby dopasować kolejność, należy ją dostosować, proszę rodziców, którzy zwracają uwagę! Jeśli kolejność linii jest nieprawidłowa, nie uruchamia się prawidłowo, prąd lub inne zjawiska nie otwierają się, zmuszony do użycia płyta napędowa spali !!!

Płyta sterownika silnika 12-36 V DC wejście zasilania, dodatnie zasilanie VCC, zasilanie GND jest ujemne.

Metody okablowania elektrycznego: bezszczotkowy silnik prądu stałego dla trzech linii, odpowiadający MA / U, MB / V, MC / W

Porady:

Jeśli używasz mniej niż 60 W bez dodatkowego radiatora, pamiętaj, aby dodać więcej niż 60 W.

żeberka radiatora zwiększają wydajność bez obniżania temperatury jest zbyt wysoka, będą świecić na trwałe uszkodzenie! Rozmiar radiatora może wynikać z pracy w złym środowisku (zalecana powierzchnia chłodząca większa niż 200 centymetrów kwadratowych)! Podczas montażu radiatora należy zwrócić uwagę na tylną część modułu 6 izolacja rur MOS, brak izolacji, będzie przylegać do tarczy napędowej trwale uszkodzonej! Proponuje dodanie folii izolacyjnych po obu stronach arkusza izolacyjnego oraz pasty termoprzewodzącej!

Paczka zawiera:

1 x 12-36 V 500 W. Bezszczotkowy sterownik silnika
