Czujnik poziomu cieczy wody napełnienia zbiornika szamba z LCD WiFi Tuya

Przewodowy czujnik poziomu cieczy z wyświetlaczem LCD z i modułem WiFi 2.4GHz

2 w 1:

✅Połączenie przewodowe - 15 metrów przewodu

✅Połączenie z WiFi - podgląd w aplikacji TUYA lub Smart Life

Czujnik przewodowy z WiFi do aplikacji TUYA i Smart Life

Monitorowanie poziomu cieczy

Nowoczesny czujnik poziomu cieczy łączy w sobie niezawodność przewodowej komunikacji z wygodą i mobilnością obsługi przez WiFi. Urządzenie wyposażone w wyświetlacz LCD oraz moduł bezprzewodowy WiFi pozwala na bieżąco kontrolować stan napełnienia zbiornika, ustawianie progów ostrzegawczych i otrzymywanie powiadomień w aplikacji TUYA lub Smart Life.

To rozwiązanie sprawdzi się w domach, ogrodach i instalacjach przemysłowych – wszędzie tam, gdzie liczy się bezawaryjna praca i szybki dostęp do danych.

Najważniejsze zalety czujnika

• Stabilna komunikacja przewodowa – mniejsza podatność na zakłócenia elektromagnetyczne i przeszkody fizyczne, co zapewnia płynną i niezawodną pracę.
• Bezpieczne zasilanie 9V DC – urządzenie posiada dołączony zasilacz, więc nie musisz martwić się o rozładowane baterie.
• Czytelny wyświetlacz LCD – bieżący poziom napełnienia widoczny na ekranie w procentach.
• Monitorowanie progów minimalnych i maksymalnych – ustaw alerty informujące o spadku cieczy poniżej minimum lub przekroczeniu poziomu maksymalnego.
• Wysoka klasa szczelności IP66 – obudowa odporna na wodę i pył, umożliwiająca bezpieczne użytkowanie na zewnątrz i w trudnych warunkach.

2 w 1: połączenie przewodowe i bezprzewodowe

Zalety połączenia przewodowego

• Przewodowa komunikacja: Mniejsza podatność na zakłócenia elektromagnetyczne i fizyczne bariery, co zapewnia stabilną prędkość i niezawodną pracę.
• Zasilanie bezpiecznym napięciem: Urządzenie zasilane jest napięciem stałym 9VDC. Zasilacz znajduje się w zestawie, co eliminuje potrzebę wymiany lub ładowania baterii.
• Monitorowanie napełnienia: Możliwość ustawiania minimalnego i maksymalnego poziomu cieczy w zbiorniku oraz otrzymywania powiadomień o przekroczeniu tych wartości.
• Wysoka klasa szczelności IP66: Obudowa odporna na pył i wodę, umożliwiająca bezpieczną pracę w trudnych warunkach.

Zalety połączenia bezprzewodowego (WiFi)

• Zdalny podgląd w aplikacji: Bieżące monitorowanie poziomu cieczy na smartfonie z dowolnego miejsca na świecie.
• Powiadomienia push: Szybka informacja o spadku poziomu poniżej minimum lub przekroczeniu maksimum, nawet będąc poza domem.
• Integracja z automatyką domową: Możliwość powiązania czujnika z innymi urządzeniami w ekosystemie TUYA (np. uruchamianie pompy, zamykanie zaworu).
• Darmowa aplikacja: Obsługa zarówno w aplikacji TUYA Smart, jak i Smart Life – wybór według preferencji użytkownika.
• Historia pomiarów: Dostęp do zapisu zmian poziomu cieczy dla lepszej analizy zużycia i planowania uzupełnień.

OPIS ZESTAWU

Urządzenie składa się z:

Zastosowanie

• Zbiorniki wodne i pojemniki na deszczówkę
• Instalacje ogrodowe i nawadniające
• Akwakultura, baseny, oczka wodne
• Zbiorniki przemysłowe i gospodarcze

SPECYFIKACJA

• Długość przewodu komunikacyjnego - 15 metrów
• Połączenie z siecią internetową - WiFi 2.4GHz
• Minimalna odległość czujnika od cieczy - 10cm (0.1m)
• Maksymalna głębokość zbiornika - 300cm (3 metry)
• Zasilanie czujnika i odbiornika - 5V DC, 1A - zasilacz w zestawie
• Wyświetlacz LCD

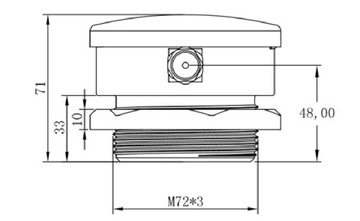

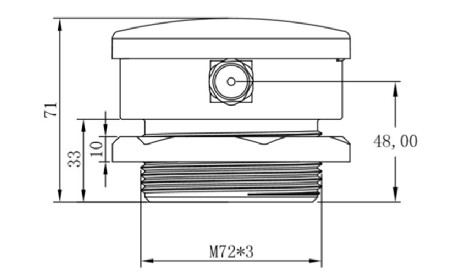

• Gwint: BSF 2 i 1/4 = 54,356 mm
• Klasa szczelności czujnika: IP66

Funkcje

• ustawianie progów minimalnych
• ustawianie progów maksymalnych
• powiadomienia push (w aplikacji)
• historia pomiarów (w aplikacji)

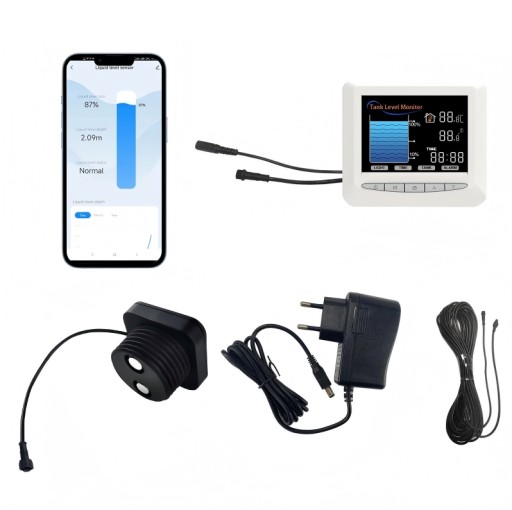

Zestaw zawiera

• Czujnik przewodowy z modułem WiFi

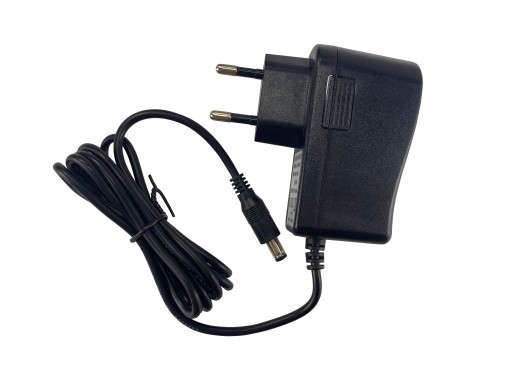

• Zasilacz sieciowy 5V DC, 1A
• Instrukcję obsługi

Montażu czujnika poziomu

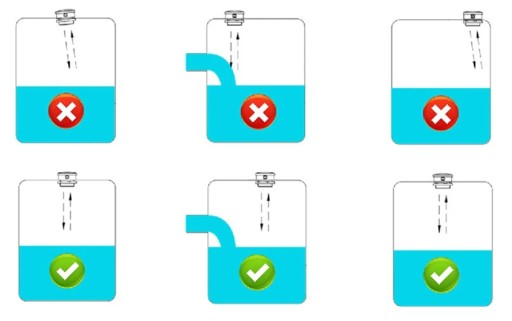

Przedstawiamy szczegółowe wytyczne dotyczące prawidłowego montażu czujnika poziomu cieczy na podstawie załączonej ilustracji:

Prawidłowa orientacja czujnika

• Czujnik należy zawsze montować prostopadle do powierzchni cieczy
• Nieprawidłowe ustawienie czujnika pod kątem będzie skutkować błędnymi odczytami

Lokalizacja względem dopływu wody

• Czujnik powinien być zainstalowany z dala od wlotu wody
• Montaż zbyt blisko dopływu wody może powodować zjawisko pseudo-echa, zakłócające prawidłowe pomiary

Odległość od ścian zbiornika

• Należy zachować odpowiednią odległość czujnika od ścian bocznych zbiornika (przegród)
• Montaż zbyt blisko ściany (przegrody) spowoduje silne pseudo-echo, co znacząco wpłynie na dokładność pomiarów

Montaż czujnika, a rozkład fal

1. Zasada działania czujnika

Czujnik poziomu cieczy montowany jest na górze zbiornika i emituje wiązkę pomiarową o kącie ±30°. Wiązka ta obejmuje stożkowy obszar, w którym dokonywany jest pomiar odległości do powierzchni cieczy. Prawidłowy pomiar następuje tylko wtedy, gdy w obszarze odbicia nie znajdują się żadne przeszkody.

2. Dobór zbiornika

Dla zapewnienia prawidłowego działania czujnika należy dobrać odpowiednią średnicę zbiornika (D) w stosunku do jego wysokości (H):

• H = 3 m → D > 1,6 m
• H = 2 m → D > 1,1 m

W przypadku zbiorników okrągłych i kwadratowych średnica D powinna być liczona jako największy wymiar wewnętrzny zbiornika.

3. Prawidłowy montaż czujnika

• Czujnik należy montować centralnie nad powierzchnią cieczy, tak aby wiązka pomiarowa nie napotykała na przeszkody, takie jak rury, elementy konstrukcyjne czy ściany zbiornika.
• Unikać montażu czujnika nad elementami, które mogą powodować zakłócenia odbicia fali, np. nad rurami, blisko ścian lub pod wystającymi elementami.
• Czujnik powinien być skierowany pionowo w dół, aby wiązka obejmowała całą powierzchnię cieczy w wyznaczonym obszarze odbicia.

4. Najczęstsze błędy montażowe

• Montaż czujnika nad przeszkodą (np. rurą) powoduje zakłócenia pomiaru.
• Ustawienie czujnika zbyt blisko ściany zbiornika prowadzi do błędnych odczytów przez odbicia od ściany.
• Montaż pod wystającymi elementami lub pod kątem innym niż pionowy uniemożliwia prawidłowy pomiar poziomu cieczy.
