2x dioda LED Breakout Tlc5940 (16 kanałów).

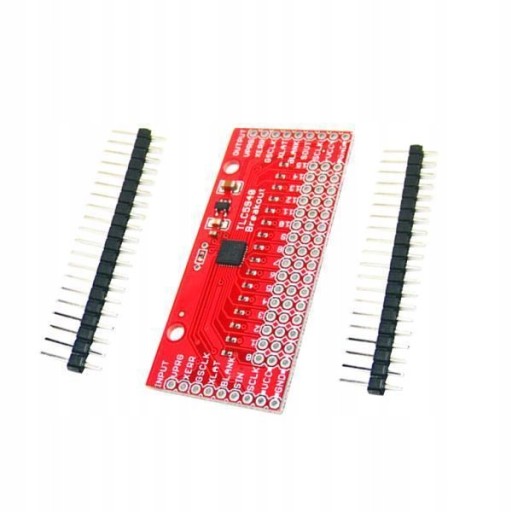

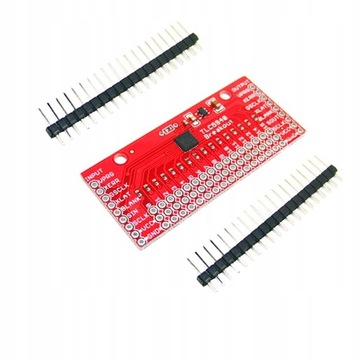

2xLED Driver Breakout - TLC5940 (16-kanałowy) moduł DIY tablicy kontrolnej LED

Opis: TLC5940 to kanałowa jednostka PWM z 12-bitową kontrolą cyklu pracy (0-4095), kontrolą ograniczenia prądu (0-63) i szeregowym interfejsem szeregowym. Ta tabliczka zaciskowa to dobry sposób na wykorzystanie tego przydatnego układu scalonego. Wszystkie 16 kanałów PWM jest podzielonych na standardowe nagłówki 0,1", które biegną wzdłuż wygodnych szyn napięciowych i uziemiających. Ponadto, ponieważ TLC5940 można łączyć łańcuchowo, wybicie zostało zaprojektowane tak, aby obsługiwało tę funkcję. Po lewej stronie płytki wszystkie wejścia szeregowe są podzielone na nagłówki 0,1", podobnie z wyjściem po prawej stronie.

Specyfikacja: Użyj tej płytki, aby zwiększyć liczbę pinów PWM dostępnych dla aplikacji, takich jak monokolorowe, wielokolorowe lub pełnokolorowe wyświetlacze LED, szyldy LED, podświetlenie wyświetlacza, sterowanie serwomechanizmem lub inne projekty, w których wymagana jest duża liczba sterowników PWM. Rozmiar: ok. 60x 32x 3.5mm/ 2.36x 1.26x 0.14 cala

Paczka zawiera: 1-częściowy sterownik LED Breakout (2 sztuki) Notatka: Podczas gdy każdy 3-pinowy nagłówek PWM ma odstęp 0,1 cala, przestrzeń między każdym nagłówkiem jest nieco większa, aby pomieścić połączenia serwo. Aby ta płytka nadawała się do użytku z serwomechanizmami, na każdym wyjściu znajdują się również 2 rezystory podciągające. Wreszcie, rezystor 2 na styku ustawia prąd wyjściowy na 17,8 mA, ale zapewniono równoległe połączenie przelotowe dla dodatkowego rezystora, aby w razie potrzeby zwiększyć prąd. Aby określić wartość rezystora potrzebną do danego wyjścia, skorzystaj z równań podanych na schemacie.
