Модуль Ecumaster Dual H-Bridge

Ecumaster Moduł Dual H-Bridge

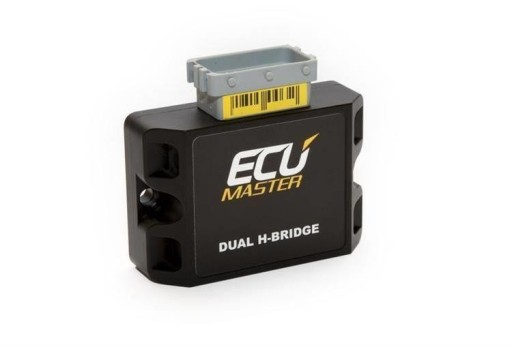

Moduł Ecumaster Dual H-Bridge.

Urządzenie CAN H-Bridge zawiera dwa niezależne mostki H z zabezpieczeniem przed przetężeniem i zwarciem, zdolne do ciągłego prądu 10 A i szczytowego prądu 30 A. Mostki H można kontrolować za pomocą wejść urządzenia lub komunikatów magistrali CAN.

• Zakres napięcia: 6V - 28V (instalacje samochodowe 12V i 24V)
• Prąd wyjściowy: ciągły 10A, szczyt 30A
• 4 wejścia analogowe (0-5 V) / cyfrowe (35 Hz - 200 Hz PWM)
• Wyjście PWM: 12 bitów 3,9 kHz

Urządzenie CAN H-Bridge może być wykorzystane do dostarczania zabezpieczonego niskiego napięcia (GND) lub wysokiego (VBat) zasilania niezależnie od każdego z 4 wyjść dla dwukierunkowego sterowania silnikiem DC. Wyjścia o niskiej wartości bocznej mogą być modulowane PWM na podstawie na mostek.

Typowe przypadki użycia to:

• Elektryczne szyby
• Wysokoprądowy elektroniczny wzmacniacz przepustnicy

Podwójne urządzenie H-Bridge musi być zaprogramowane za pomocą interfejsu CAN. Można użyć ECUMaster USB to CAN, Kvaser lub Peak PCAN.

Co jest w pudełku?

• Can H-Bridge Module
• 24 złącza pozycyjne z zaciskami

EM-EC-013
