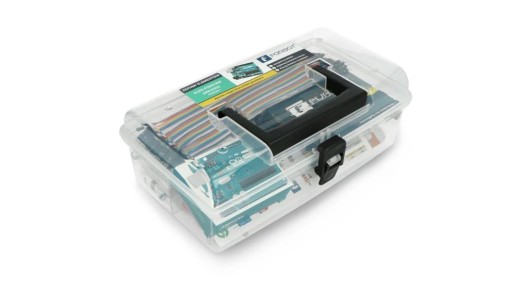

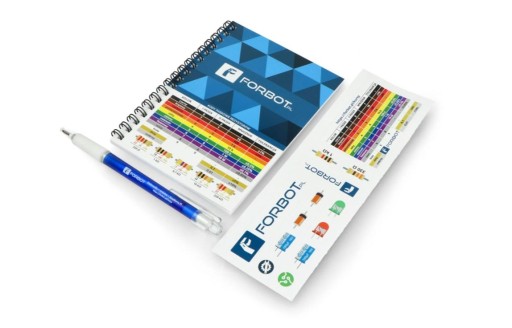

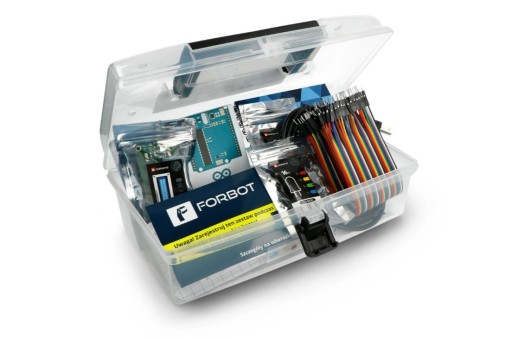

FORBOT Arduino poziom I - zestaw do kursu podstawowego Arduino (box, mikrokontroler, płytka stykowa) + materiały edukacyjne. Zestaw zawiera moduł - płytkę główną Arduino Uno oraz podstawowe elementy elektroniczne: wyświetlacz LCD ze złączami, płytkę stykową, przewody, diody, rezystory i wiele innych. Na bazie tych urządzeń prowadzony jest darmowy kurs Arduino dostępny na forum Forbot.pl.

W skład zestawu wchodzi także unikalny kod, który umożliwia między innymi:

• potwierdzenie autentyczności produktu,
• otrzymanie najnowszych informacji i aktualizacji dotyczących kursu,
• uzyskanie dostępu do przyszłych materiałów oraz szybszej pomocy na forum.

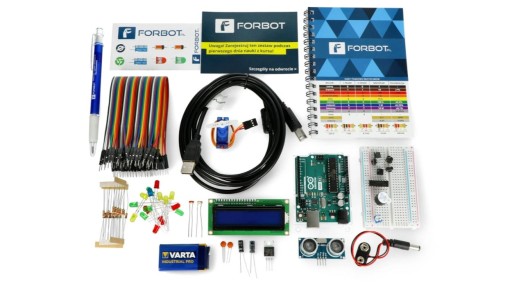

Zawartość zestawu:

1. Arduino Uno - oryginalny, najnowszy moduł z mikrokontrolerem Atmega328. Arduino® Uno Rev3 - Oryginalny moduł od Arduino® Uno z mikrokontrolerem AVR ATmega328 w wymiennej  obudowie. Posiada 32 kB pamięci Flash, 2 kB RAM, 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako kanały PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne.
2. Płytka stykowa 400 otworów - płytka z osobnymi liniami zasilania umożliwiająca tworzenie układów elektronicznych. Płytka stykowa wykorzystywana jest do tworzenia i testowania układów elektronicznych bez potrzeby lutowania. Wersja z 400 polami, o wymiarach 82,5 x 53 mm. Ułatwieniem przy projektowaniu są paski (niebieski i czerwony) oznaczające polaryzacje zasilania.
3. Przewody połączeniowe męsko-męskie - 20 szt. - umożliwiają tworzenie połączeń na płytce stykowej oraz pomiędzy płytką i Arduino. Zestaw zawiera 20 szt. różnokolorowych przewodów połączeniowych o długości 20 cm. Zakończone są z obu stron złączem męskim typu goldpin. Przewody można rozdzielać na pojedyncze sztuki. doskonale nadają się do łączenia pól na płytkach stykowych i zestawach uruchomieniowych (np. Arduino, STM32Discovery). Długość  przewodu to 20 cm.
4. Bateria 9 V z dedykowanym zatrzaskiem (tzw. klipem). Adapter wtyk DC 5.5/2.1 - wtyk klip 6F22 bateria 9V  Przejściówka pozwalająca podłączyć popularną baterię 9 V 6F22 do złącz DC 5.5/2.1 mm stosowanych w zestawach uruchomieniowych np Arduino. Polaryzacja wtyku to plus w środku, minus na zewnątrz.
5. Rezystory przewlekane: 330Ω, 1 kΩ (po 10 szt.).  Rezystory przewlekane - przystosowane do montażu na płytce drukowanej w technologii THT. Rezystory  składają się z niewielkiego, kilkumilimetrowego elementu pełniącego rolę opornika oraz dwóch wyprowadzeń na  długich drucikach.
6. Potencjometr montażowy - podłączony do wyprowadzeń analogowych może służyć jako element interfejsu użytkownika - proste pokrętło. Potencjometr montażowy, poziomy RM-065 w obudowie przewlekanej z rezystancją 1 kΩ.
7. Diody LED 5 mm: zielona (5 szt.), czerwona (5 szt.), żółta (5 szt.), niebieska (1 szt.). Zestaw składa się z 16 sztuk diod LED 5 mm: po 5 żółtych, czerwonych i zielonych elementów oraz 1 dioda w  kolorze niebieskim.
8. Dwa fotorezystory - czujniki umożliwiające pomiar natężenia padającego światła, pozwoli np. wykryć czy w pomieszczeniu jest ciemno czy jasno. Fotorezystor GL5537-1 o rezystancji 20-30 kΩ, mocy 100 mW i wymiarach 5x2 mm. Napięcie maksymalne do 150 V, natomiast temperatura pracy wynosi od -30 °C do +70 °C.
9. Serwomechanizm modelarski typu micro. Serwo typu micro do konstrukcji lekkich, wymagających wydajnego mechanizmu. Dodatkowym atutem tego  serwomechanizmu jest kąt obrotu wynoszący 360°. Napięcie robocze urządzenia wynosi od 3 V do 5,5 V. Do serwa dołączony został zestaw orczyków oraz śrubki do montażu.
10. Wyświetlacz LCD 16x2 ze złączami.  Wyświetlacz LCD 2x16 znaków zielony. Popularny alfanumeryczny wyświetlacz LCD, zasilany napięciem 5 V. Charakteryzuje się prostą obsługą, wysoką dostępnością oraz licznym wsparciem dla wielu mikrokontrolerów.
11. Sterownik silników L293D - mostek H umożliwiający sterowanie kierunkiem oraz prędkością obrotową dwóch silników prądu stałego.  Dwukanałowy sterownik silników. Napięcie zasilania do 36 V. Średni prąd na kanał 600 mA (chwilowy do 1,2 A).  Obudowa: DIP 16 (przewlekana).
12. Ultradźwiękowy czujnik odległości HC-SR04 działający w zakresie od 2 cm do 200 cm. Czujnik ultradźwiękowy działający w zakresie od 2 cm do 200 cm. Zasilany napięciem 5 V. Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości. Kompatybilny z Raspberry Pi i Arduino.
13. Buzzer z generatorem - zasilany napięciem 5V / 12mm prosty generator sygnałów dźwiękowych. Buzzer z generatorem tonu ciągłego o średnicy 12 mm. Zasilany napięciem 5 V.
14. Stabilizator napięcia 5 V z kondensatorami. Stabilizator 5V L7805ABV - THT TO220. Stabilizator wykorzystywany do zasilania układów logicznych zasilanych napięciem 5 V. Maksymalny prąd wyjściowy to 1 A przeznaczony do zasilania układów cyfrowych TTL/CMOS  i mikrokontrolerów.
15. Przyciski typu tact-switch - 5 szt. Mały przycisk monostabilny montowany w sposób przewlekany - THT o rozmiarze: 6x6 mm, wysokości: 4,3 mm.
16. Przewód USB do połączenia Arduino z komputerem.

PLAN KURSU:

0, Zapowiedź kursu, Dostępny

1, Wprowadzenie, czym jest Arduino?, Dostępny

2, Podstawy programowania, porty I/O, Dostępny

3, UART (komunikacja z PC), zmienne, Dostępny

4, Przetwornik ADC, Dostępny

5, PWM, serwomechanizmy, biblioteki, Dostępny

6, Kontynuacja UART, serwomechanizmy, Dostępny

7, Wyświetlacz tekstowy, LCD 2x16, Dostępny

8, Sterowanie silnikami DC, pętla for, Dostępny

9, Czujnik odległości HC-SR04, Dostępny

10, Wykresy, liczby losowe, warunki cd., Dostępny

11, Podsumowanie, QUIZ, Dostępny

..., Kolejne artykuły znajdziesz w kursie Arduino, poziom II, Poziom II
