НОВЫЙ фрезерный станок с ЧПУ, плоттер BALA ORKA 2800x2100 мм склад |

⁉️CO WYRÓŻNIA MASZYNĘ ORKA⁉️

✔️MOCNE Serwonapędy 1,3kW

✔️WIELKA szybkość osi 70 m/min

✔️POJEMNY magazyn na 10 narzędzi

✔️SILNE elektrowrzeciono 9 kW z ceramicznymi łożyskami

✔️SKUTECZNA i automatyczna pompa smarowania centralnego

✔️ MOCNE podciśnienie w 6 automatycznych strefach stołu ze sterowaniem z pulpitu

✔️ MOŻLIWOŚĆ zamontowania 4 OSI oraz agregatu kątowego

✔️ ZWARTA i masywna konstrukcja

✔️ EUROPEJSKA produkcja

⚙️Wymiary pola roboczego : X2100mm * Y2800mm * Z300mm

⚙️Główne oprogramowanie/kontroler – Codesys (NIEMCY) - stosowany w maszynach HOMAG

⚙️Silnik osi X: 1,3 kW / Silnik osi Y: 1,0 kW / Silnik osi Z: 0,75 kW INVT

⚙️Elektrowrzeciono: 9 kW kW HERTZ 24000obr/min ISO30 (OPCJA HITECO 11kW)

⚙️Pompa próżniowa: VPS 250 m3/h / 6 stref automatycznych

⚙️Serwosilnik i sterowniki: INOVANCE (2 x 1,3kW + 1,0kW x 0,75 kW)

⚙️Szybka prędkość: 70 m / min

⚙️Całkowita moc: ~23 kW

⚙️Cisńienie powietrza: 8 Bar

⚙️Zmiana narzędzi: magazynek tylny na 10 narzędzi

⚙️Wymiary maszyny: 4000 mm * 2850 mm

⚙️Masa całkowita: 2700 kg

⚙️Program do projektowania : ALPHACAM 3D CAD/CAM (możliwośc zastosowania VECTRIC VCARVE lub innego oprogramowania)

◾️Standardowe wyposażenie:

• CNC ORKA 2128
• Elektrowrzeciono HERZT  9 KW 24000 obr/min ISO30
• Serwonapędy INOVANCE
• Pompa próżniowa VPS 250 m3/h (1szt.)
• Sterowanie Codesys (NIEMCY) - stosowane w maszynach HOMAG
• Oprogramowanie ALPHACAM 3D CAD/CAM do projektowania
• CE
• DTR PL

◾️Elektrowrzeciono HERTZ

• Model HERTZ HERA 519
• Maksymalna moc S1/S6 7,5/9 kW
• Moc nominalna 12000 obr./min
• Maksymalna prędkość obrotowa 24000 obr./min
• Napięcie/częstotliwość 380 V/50-60 Hz
• Typ elektrowrzeciona synchroniczny 4-biegunowy
• Waga 23 kg bez silnika
• Stożek narzędziowy ISO 30
• Typ zmieniacza narzędzi Automatyczny
• Łożyska Ceramiczne – smarowanie smarem, zapewniającym długą żywotność
• Elektrowentylator chłodzący
• Czujniki S1 (uchwyt narzędzia) S2 (otwarta tuleja zaciskowa) S3 (obrót wrzeciona)
• Cylinder zwalniający pneumatyczny podwójnego działania

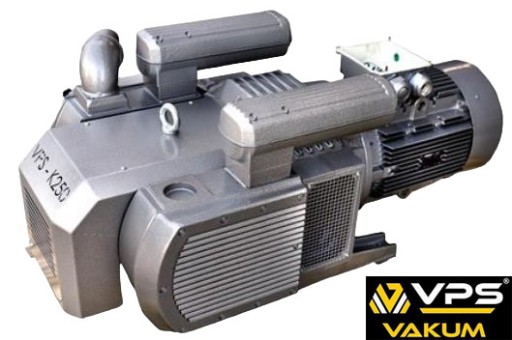

◾️Pompa próżniowa VPS

• Przepływ objętościowy 50 Hz 250 m³/h
• Próżnia absolutna 50 Hz 200 mbar
• Moc 50 Hz 7,5 kW
• Poziom hałasu 50 Hz 79,0 dB (A)
• Przepływ objętościowy 60 Hz 286 m³/h
• Próżnia absolutna 60 Hz 200 mbar
• Moc 60 Hz 9,0 kW
• Poziom hałasu 60 Hz 79,0 dB(A)
• Waga 260,0 kg z silnikiem

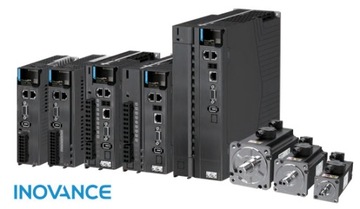

◾️Serwonapędy INOVACE

• Gama produktów: SV660N
• Typ produktu: Serwonapęd ruchu
• Faza Trzecia faza
• Znamionowe napięcie zasilania [UE] 380...440 V -10 %, +10 %
• V -10%, +10%
• Zintegrowany filtr EMC
• Limity napięcia zasilania [UE] 323...528 V
• Częstotliwość zasilania 50/60 Hz
• Prędkość osi X 70 m/min
• Prędkość osi Y 70 m/min
• Prędkość osi Z 20 m/min

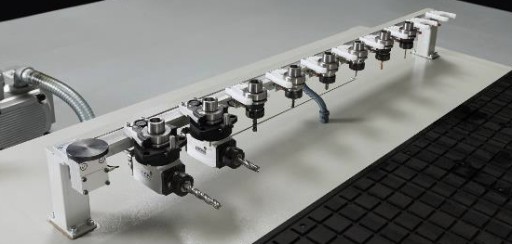

◾️10 pozycyjny magazyn narzędzi

• Automatyczny liniowy zmieniacz narzędzi poprawia wydajność produkcyjną i zdolność przenoszenia narzędzi routera CNC Orka poprzez  bardzo szybką wymianę narzędzi bez pomocy operatora. Dzięki temu jednostka redukuje przestoje w danym projekcie.
• Dla każdego zacisku liniowego zmieniacza narzędzi znajdują się czujniki zapobiegające kolizjom.
• ILOŚĆ 10 szt.

◾️6 stref podciśnienia automatycznych

• Stół roboczy maszyny podzielony jest na 6 asymetrycznych stref podciśnienia. Liczne strefy podciśnienia zapewniają mocniejszy chwyt podczas    cięcia.
• Strefy próżniowe można skonfigurować jako automatycznie kontrolowane przez oprogramowanie i aktywowane oddzielnie i automatycznie w zależności od rozmiaru panelu na stole roboczym.

◾️Automatyczne piny pozycjonujące

• Automatyczne wysuwane kołki ustalające materiał są również sterowane ręcznie za pośrednictwem interfejsu oprogramowania maszyny. Każdy wyskakujący kołek ma czujniki zapobiegające kolizjom.

◾️Oprogramowanie ALPHACAM lub inne

• Oprogramowanie Alphacam 3D CAD/CAM

  Alphacam to osobny program, który nie jest instalowany na istniejącym sterowniku CNC. Z Alphacama można korzystać instalując go na komputerze podłączonym do Orki lub na oddzielnym komputerze.

  Symulacja cięcia jest dostępna w Alphacam oraz w interfejsie oprogramowania Orka.

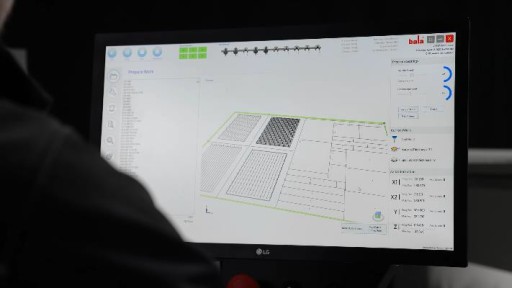

• Maszyna jest wyposażona w interfejs opracowany przez Bala, a kontroler maszyny jest obsługiwany przez Codesys, który jest stosowany w maszynach HOMAG.
• Możliwość współpracy z każdym oprogramowaniem zewnętrznym!
• Firma BALA zapewnia postprocesor do każdego oprogramowania zewnętrznego!

◾️◾️OPCJE DODATKOWE ZA DOPŁATĄ (na zapytanie)◾️◾️

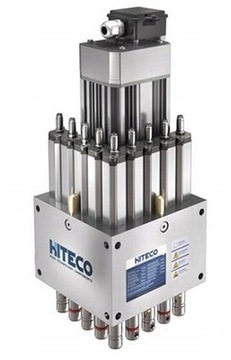

◾️Wiertarka pionowa HITECO (9 wrzecion)

• Model TF.A.9V.0H.0B.A
• Liczba wrzecion pionowych 9
• Stożek narzędziowy 10 H7 mm
• Rozstaw narzędzi 32 mm
• Maksymalna długość narzędzia 70 mm
• Skok wrzecion pionowych 60 mm (opcja 75 mm)
• Moc silnika 1,5 kW
• Maksymalny obrót pionowy 8000 obr./min
• Waga 25 kg

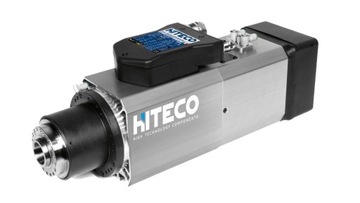

◾️Elektrowrzeciono HITECO 9,5 kW

• Model QE-1F 8,5/12 24 63F
• Moc maksymalna S1/S6 8,5/11 kW
• Moc nominalna 12000 obr./min
• Maksymalna prędkość obrotowa 24000 obr./min
• Maks. moment obrotowy S1/S6 13,5/16,7 Nm
• Prąd S1/S6 22/23 A
• Napięcie/częstotliwość 380 V/50-60 Hz
• Typ elektrowrzeciona Synchroniczny 4-biegunowy
• Waga 24 kg

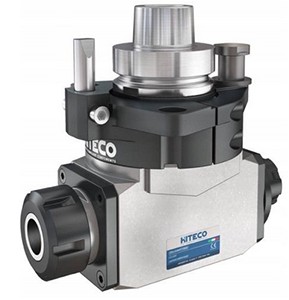

◾️4 OŚ (C) + agregat kątowy HITECO

• Model TWIN H:100
• Sprzęgło wrzeciona HSK63F
• Prędkość wrzeciona 10850 obr./min maks
• Prędkość narzędzia 15500 obr./min maks
• Typ tulei zaciskowej ER32 + ER25
• Średnica chwytu narzędzia ER32 2-20 / ER25 2-16
• Waga 4,7 kg

◾️Rolki dociskowe do pakietów

• Dynamiczne i zmieniające położenie rolki dociskowe do cięcia małych części, a także cięcia wielu paru płyt jednocześnie.
