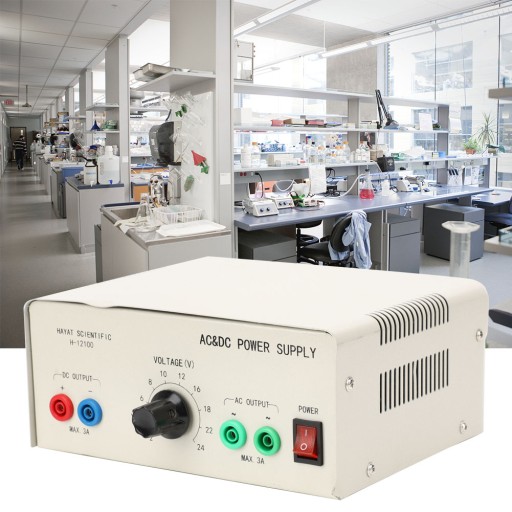

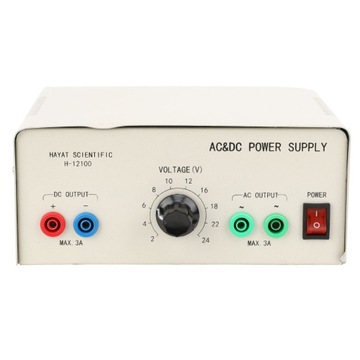

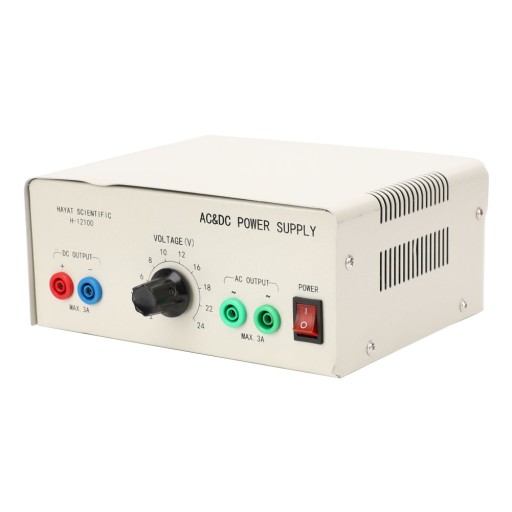

H-12100 Лабораторный источник питания переменного тока 24 В постоянного тока низкого напряжения

Funkcja:

1. Całkowity prąd wyjściowy wynosi 2,5 A, z zabezpieczeniem przed przeciążeniem i ochroną automatyczną, gdy wyjściowy prąd obciążenia jest większy niż 2,5 A.

2. Długi czas pracy, gdy prąd obciążenia wynosi 2,5 A, może pracować nieprzerwanie przez osiem godzin.

3. Fizyczne grupowanie zasilacza laboratoryjnego dla niskonapięciowego zasilacza regulowanego DC.

4. Zasilacz posiada funkcję stabilnego napięcia wyjściowego, która automatycznie zabezpiecza się w przypadku przeciążenia, zwarcia i przegrzania przyrządu.

5. Transformator mocy o napięciu 220 V AC jest obniżany lub ma wyjście niskiego napięcia AC, a 10-poziomowy stabilizowany sygnał wyjściowy DC uzyskuje się poprzez diodowy prostownik pełnookresowy, filtr kondensatorowy i regulowany moduł regulatora z trzema zaciskami.

Specyfikacja:

• Stan: 100% nowy
• Typ artykułu: Zasilacz prądu stałego
• Napięcie wejściowe: AC 220 V, 50 Hz
• Stabilizowane napięcie wyjściowe AC i DC:
• Napięcie wyjściowe: 24 V, napięcie wyjściowe bez obciążenia dopuszcza błąd 0,3 V. Jeśli napięcie zasilania zmieni się o 10%, zmiana napięcia wyjściowego będzie mniejsza lub równa 0,3 V.
• Napięcie tętnienia: Plik nie przekracza 0,3% (wartość skuteczna) standardu U.
• Czas pracy: Gdy prąd obciążenia wynosi 2,5 A, może pracować nieprzerwanie przez osiem godzin.
• Instrukcja:

1. W razie potrzeby podłącz obciążenie do odpowiedniej kolumny. Używając wejścia DC, należy zwrócić uwagę na polaryzację.

2. W zależności od napięcia wymaganego przez obciążenie, ustaw pokrętło napięcia w odpowiedniej pozycji.

3. Podłącz przyrząd do źródła zasilania.

4. Następnie włącz przełącznik, a gdy wskaźnik się zaświeci, oznacza to, że przyrząd jest zasilany.

5. Zasilanie zostanie automatycznie odcięte w przypadku przeciążenia wyjścia. Po usunięciu przeciążenia, wciśnięcie przycisku przywraca normalną pracę.

6. Po użyciu odłącz przewód zasilający i umieść instrument w chłodnym, wentylowanym i suchym miejscu.

• Konserwacja i naprawa:

1. Gdy nie jest włączone żadne obciążenie, włącz wyłącznik zasilania, kontrolka nie świeci się, następnie sprawdź, czy przewód zasilający nie jest przerwany lub czy nie przepalił się bezpiecznik. Podczas wymiany bezpiecznika należy odłączyć przewód zasilający.

2. Jeżeli napięcie wyjściowe prądu stałego nie odpowiada napięciu znamionowemu, sprawdź napięcie stabilności lub rezystor dostrajający układu scalonego.

3. Gdy napięcie wyjściowe spadnie zbyt mocno lub prąd wyjściowy nie osiągnie wartości 1A, należy sprawdzić, czy dioda prostownicza, kondensator filtrujący, regulator trójzaciskowy itp. nie są uszkodzone. Jeśli jest uszkodzony, należy go wymienić w zależności od części.

Lista pakietów:

• 1 x zasilacz prądu stałego
• 1 x linia energetyczna
• 1 x instrukcja obsługi
