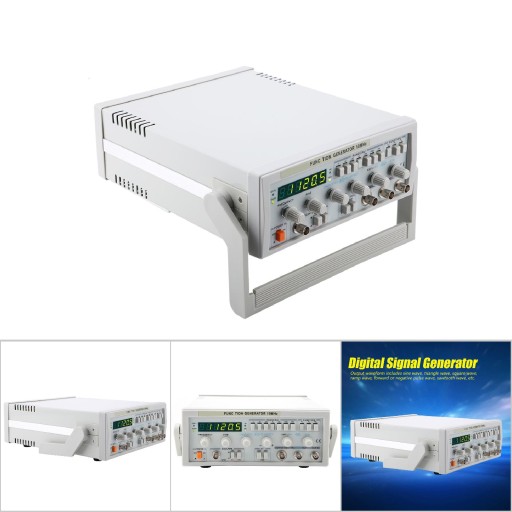

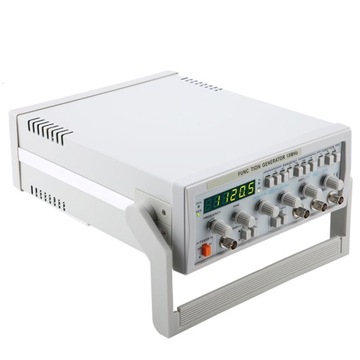

LW-1643 Цифровой 220-функциональный генератор сигналов

Funkcja:

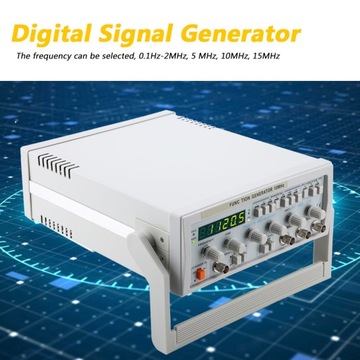

1. Można wybrać częstotliwość: 0,1 Hz–2 MHz, 5 MHz, 10 MHz, 15 MHz

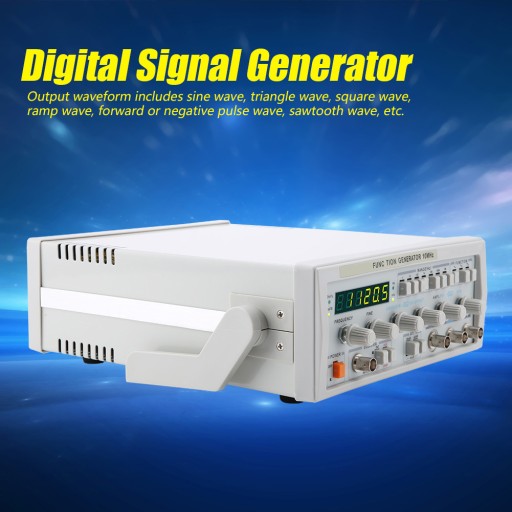

2. Przebieg wyjściowy obejmuje falę sinusoidalną, falę trójkątną, falę prostokątną, falę rampową, falę impulsową do przodu lub ujemną, falę piłokształtną itp.

3. Wyjście synchroniczne TTL/CMOS i OUTPUT.

4. Mniej niż 1% zniekształceń przy 10 Hz-100 KHz.

5. Pasmo przenoszenia poniżej 0,5 dB przy 0,1 Hz–100 KHz.

Specyfikacja:

• Cechy:

1. Można wybrać częstotliwość: 0,1 Hz–2 MHz, 5 MHz, 10 MHz, 15 MHz

2. Przebieg wyjściowy obejmuje falę sinusoidalną, falę trójkątną, falę prostokątną, falę rampową, falę impulsową do przodu lub ujemną, falę piłokształtną itp.

3. Wyjście synchroniczne TTL/CMOS i OUTPUT.

4. Mniej niż 1% zniekształceń przy 10 Hz-100 KHz.

5. Pasmo przenoszenia mniejsze niż 0,5 dB przy 0,1 Hz–100 kHz.

6. Licznik częstotliwości mieści się w zakresie od 1 Hz do 30 MHz. Specyfikacja:

• Stan: 100% nowy
• Model: LW-1643
• Częstotliwość: 0,1 Hz-10 MHz
• Impedancja wyjściowa: 50 omów ± 10%
• Amplituda: Nie mniej niż 20Vp-p (bez obciążenia)
• Napięcie prądu stałego: 0 ~ ± 10 V płynnie regulowane
• Zakres symetrii: 90:10-10:90
• Wznosząca się krawędź kwadratu: mniej niż 35 ns
• Zniekształcenia: Mniej niż 1% przy 10H-100KHz
• Pasmo przenoszenia: 0,1 Hz ~ 100 MHz: ≤ ± 0,5 dB
• Poziom: niski poziom TTL poniżej 0,4 V w fali impulsowej, wysoki poziom poniżej 3,5 V, niski poziom CMOS poniżej 0,5 V w fali impulsowej, wysoki poziom 5 V-14 V płynnie zmienny.
• Czas narastania: Mniej niż 100 ns
• Napięcie wyjściowe: -5 V ~ 0 V ± 10
• Sterowanie maks. napięciem: 1000:1
• Sygnał wejściowy: DC-1KHz
• Zakres pomiarowy: 1 Hz ~ 10 MHz ≥ 10 Vp-p
• Impedancja wejściowa: nie mniej niż 1Mohm/20F
• Czułość: 100 mVrms
• Maks. Wejście: 150 V (AC+DC)
• Tłumienie wejścia: 20dB
• Dokładność: mniej niż 0,003% ± 1 cyfra
• Zasilanie sieciowe: 220 V/110 V ± 10%, 50 Hz/60 Hz
• Wtyczka zasilania i napięcie: wtyczka EU 220 V
• Waga: ok. 3600 g / 127,0 uncji
• Rozmiar: ok. 270 * 225 * 90 mm / 10,6 * 8,9 * 3,5 cala Lista pakietów:
• 1 * Generator sygnału funkcyjnego
• 1 * kabel połączeniowy BNC
• 1 * kabel BNC z zaciskiem krokodylkowym
• 2 * Bezpieczniki
• 1 * wtyczka UE
• 1 * instrukcja obsługi
