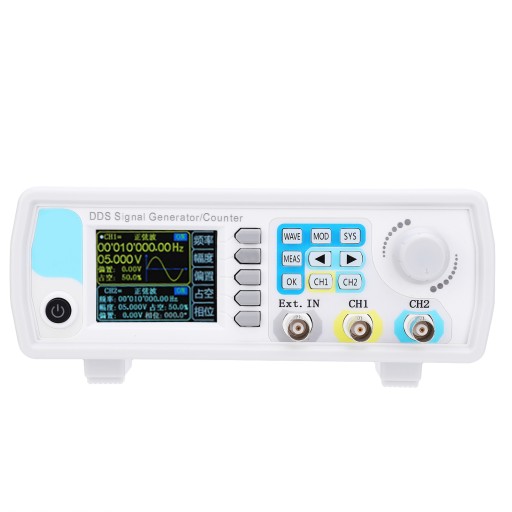

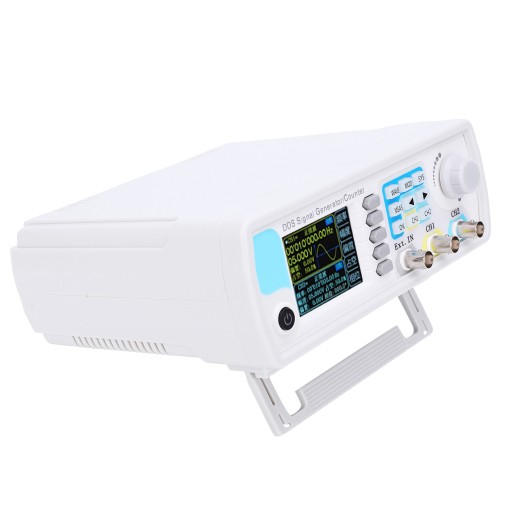

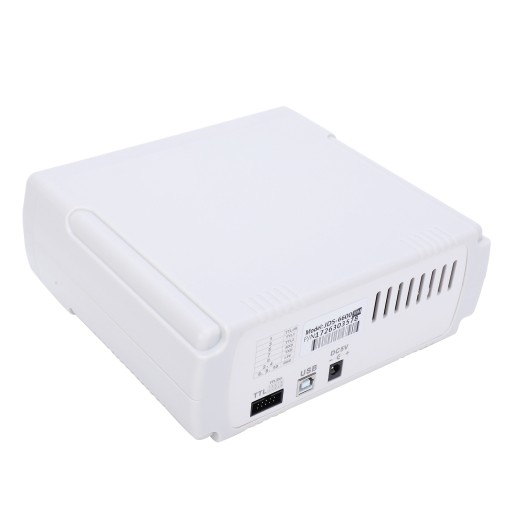

JDS6600-30M 2-канальный генератор DDS

Funkcja:1. Generator sygnału wykorzystuje wysokiej jakości ognioodporną obudowę, która jest trwała i ma długą żywotność.

2. Przyjmuje dwa kanały o równej wydajności, płynną regulację różnicy faz 360, wysoką dokładność i doskonałą wydajność.

3. Dzięki możliwości zabezpieczenia wyjścia przed zwarciem, wszystkie zaciski wyjściowe sygnału mogą pracować przez 60 s w warunkach zwarcia obciążenia.

4. Może wykorzystywać fale sinusoidalne, fale prostokątne, fale piłokształtne lub fale arbitralne do generowania serii impulsów, liczba okresów impulsów jest regulowana w sposób ciągły w zakresie 0-1048575.

5. Technologia montażu powierzchniowego, układ scalony na dużą skalę, odpowiedni do badań naukowych, nauczania, elektroniki samochodowej, medycyny itp.

6. Posiada niezależny interfejs operacyjny z przejrzystymi funkcjami i niezależnym przełącznikiem sterującym dla łatwej kontroli.

7. Wyposażony w silikonowe klawisze skrótów, aby uprościć kroki operacji, czuć się komfortowo i wygodnie obsługiwać i przeglądać dane.

. JDS6600-30M 2-kanałowa funkcja DDS Generator

Specyfikacja:Stan: 100% nowy

Typ artykułu: generator sygnału

Materiał: silikon, ABS (ognioodporny)

Model: JDS6600-30M

Charakterystyka częstotliwości:

Zakres częstotliwości fal sinusoidalnych: 0-30 MHz

Zakres częstotliwości fal prostokątnych: 0-25 MHz

Zakres częstotliwości fal trójkątnych: 0-25 MHz

Zakres częstotliwości fal pulsacyjnych: 0-6MHz

Zakres częstotliwości fal cyfrowych TTL: 0-6 MHz

Zakres częstotliwości arbitralnych fal: 0-6MHz

Zakres regulacji szerokości impulsu: 50nS-4000S

Czas narastania fali prostokątnej: ≤15ns

Minimalna rozdzielczość częstotliwości: 0,01 μHz (0,00000001)

Dokładność częstotliwości: ±20 ppm

Stabilność częstotliwości: ±1 ppm/3 godziny

Charakterystyka fal:

Typy przebiegów: fale sinusoidalne, fale prostokątne, fale pulsacyjne (regulowany cykl pracy, szerokość impulsu i czas cyklu można dokładnie regulować), fale trójkątne, częściowe fale sinusoidalne, fale CMOS, poziom prądu stałego (ustaw amplitudę prądu stałego poprzez regulację przesunięcia), półfale, fale pełne, dodatnie fale schodkowe, odwrotne fale schodkowe, fale szumowe, wykładniczy wzrost, wykładniczy spadek, fale multisonic, dla impulsu Cink, dla impulsu Lorentza i 60 rodzajów zdefiniowanych przez użytkownika

Długość fal: 2048 punktów

Częstotliwość próbkowania kształtu fali: 266MSa/S

Rozdzielczość pionowa przebiegu: 14 bitów

Fale sinusoidalne:

Tłumienie harmonicznych: 245dBc (całkowite zniekształcenie harmoniczne: fale kwadratowe i fale pulsacyjne: przeregulowanie ≤5%

Zakres regulacji cyklu pracy fal pulsacyjnych: 0,1% ~ 99,9%

Zakres regulacji cyklu pracy częściowych fal sinusoidalnych: 0,1%-99,9%

Liniowość fal piłokształtnych: ≥98% (0,01 Hz ~ 10 kHz)

Charakterystyka wyjściowa:

Zakres amplitudy fal sinusoidalnych: Częstotliwość ≤10MHz, 2mVpp-20Vpp

Fale kwadratowe/fale trójkątne Zakres amplitudy: Częstotliwość ≤10 MHz, 2 mVpp-20Vpp

Rozdzielczość amplitudy: 1mV

Stabilność amplitudy: ±0,5%/5 godzin

Płaskość amplitudy: ± 5% (10 MHz)

Wyjście fal:

Impedancja wyjściowa: 50Ω ± 10% (typowa)

Zabezpieczenie: Wszystkie zaciski wyjściowe sygnału mogą pracować w ciągu 60 w warunkach zwarcia obciążenia

Odchylenie prądu stałego:

Zakres regulacji przesunięcia: przesunięcie ≤10-amplituda/2

Rozdzielczość odchylenia: 0,01 V

Charakterystyka fazowa:

Zakres regulacji fazy: 0-359,9°

Rozdzielczość fazowa: 0,1°

Wyjście TTL/CMOS:

Niski poziom: wysoki poziom: 1 V-10 V

Czas narastania/opadania poziomu: Funkcja pomiaru zewnętrznego:

Funkcja licznika częstotliwości:

Zakres pomiaru częstotliwości: 1 Hz-100 MHz

Dokładność pomiaru: ciągła regulacja czasu bramki 0,01 S-10 s

Funkcja licznika:

Zakres zliczania: 0-4294967295

Tryb łączenia: tryby łączenia DC i AC

Metoda liczenia: ręczna

Zakres napięcia sygnału wejściowego: 2Vpp-20Vpp

Pomiar szerokości impulsu: rozdzielczość 0,01 μs, maksymalnie mierzalne 20 s

Pomiar okresu: Rozdzielczość 0,01us, Maksymalne mierzalne 20s

Funkcja zamiatania:

Kanał Sweep: CH1 lub CH2

Typ przemiatania częstotliwości: przemiatanie liniowe, przemiatanie logarytmiczne

Czas przemiatania: 0,1 s-999,9 s

Zakres ustawień: arbitralnie ustawiony między punktem początkowym (0,01 Hz) a maksymalną częstotliwością wyjściową odpowiedniego modelu w punkcie końcowym

Sweep Direction: do przodu, do tyłu i w obie strony

Funkcja wybuchu:

Liczba impulsów: 1-1048575

Tryb zdjęć seryjnych: wyzwalacz ręczny, wyzwalacz CH2, wyzwalacz zewnętrzny (AC), wyzwalacz zewnętrzny (DC)

Ogólne dane techniczne:

Typ wyświetlacza: Kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala

Przechowywanie i ładowanie:

Ilość: 100 grup

Lokalizacja: od 00 do 99 (domyślny parametr lokalizacji przechowywania 00 jest wywoływany po włączeniu urządzenia)

Przebieg arbitralny: Ilość: 60 grup od 1 do 60 (domyślnie 15 grup przy uruchamianiu)

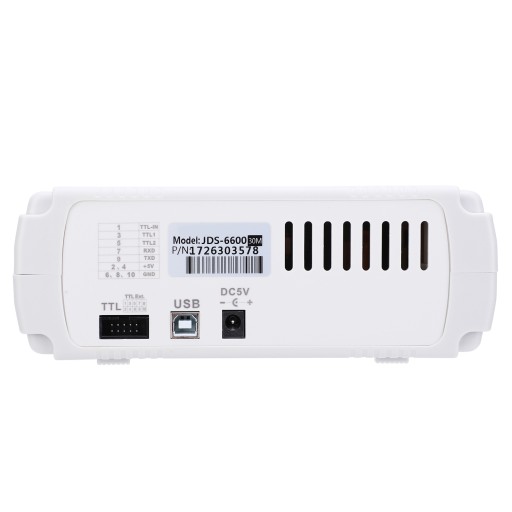

Interfejs:

Tryb interfejsu: Używanie interfejsu USB do interfejsu szeregowego

Interfejs rozszerzeń: port szeregowy z trybem poziomu TTL, wygodny dla użytkowników do opracowania

Szybkość komunikacji: przy użyciu standardowego 115200bps

Protokół komunikacyjny: W trybie wiersza poleceń protokół jest otwarty

Napięcie:

Wejście: AC100-240V (50/60Hz)

Wyjście: DC5V ± 0,5V

Warunki środowiskowe: Temperatura: 0-40 ℃, Wilgotność:

. JDS6600-30M 2-kanałowa funkcja DDS Generator

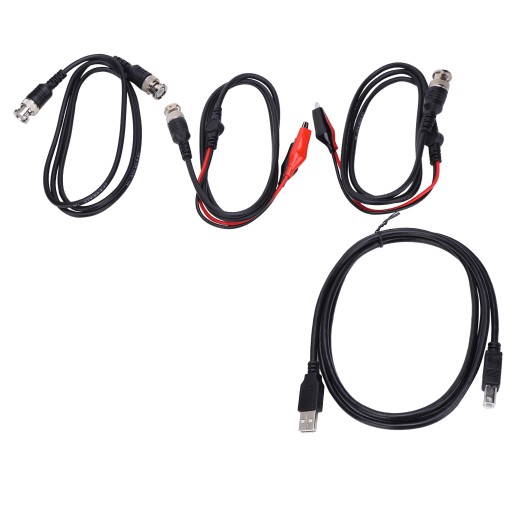

Lista pakietów:1 x generator sygnału

1 x zasilacz

1 kabel USB

2 x kabel połączeniowy sygnału

1 x instrukcja w języku angielskim

1 płyta CD

1 kabel BNC
