ND0412SA Повышающий модуль постоянного тока 2 см

Funkcja:

1. Częstotliwość robocza modułu konwertera zwiększającego napięcie DC-DC wynosi 1 MHZ, a sprawność sięga 93%

2. Z zabezpieczeniem nadprądowym, ochroną przed przepięciami, zabezpieczeniem przed zwarciem i ochroną przed przegrzaniem

3. Napięcie wejściowe wynosi DC2.6-5.5V, napięcie wyjściowe to DC5V / 6V / 9V / 12V

4. Zastosowane wysokiej jakości komponenty elektroniczne i proces dokładności zapewniają trwałość

5. Nadaje się do urządzeń zasilanych bateryjnie, silników małej mocy i silników LED.

Specyfikacja:

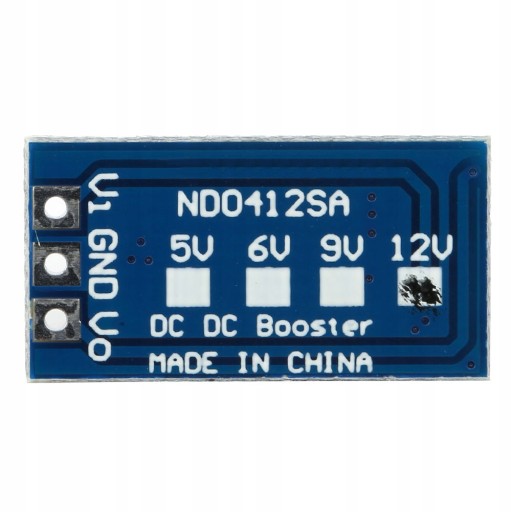

Typ elementu: Moduł podwyższający Opcjonalny styl: z pinem, bez Pin Opcjonalny styl: 5 V, 6 V, 9 V, 12 V

Opis:

Częstotliwość robocza modułu DC DC Boost Converter 1 MHZ.

Do 93% wydajności (zwykle wynosi 84% -91%)

Prąd spoczynkowy: 190uA.

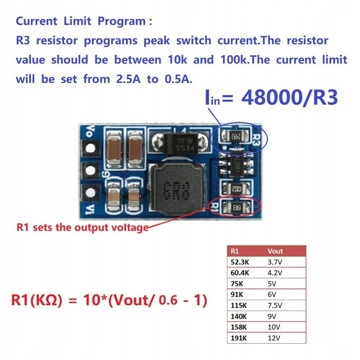

Program ograniczenia prądu (0,5-2,5 A, domyślnie 1,8 A)

Zakres temperatur pracy: -40 ~ + 85 stopni Celsjusza

Zakres temperatur przechowywania: -65 ~ + 150 stopni Celsjusza

Rozmiar: ok. 21 x 11 x 4 mm / 0,8 x 0,4 x 0,2 cala (bez kołka)

Waga: ok. 1,3 g (bez pinów), 1,5 g (z pinami)

Ochrona:

Zabezpieczenie nadprądowe (OCP)

Ochrona przed przepięciami (OVP)

Zabezpieczenie przeciwzwarciowe (SCP)

Ochrona przed przegrzaniem (OTP)

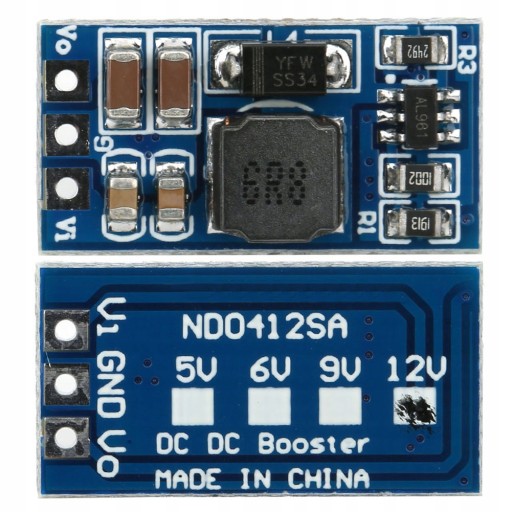

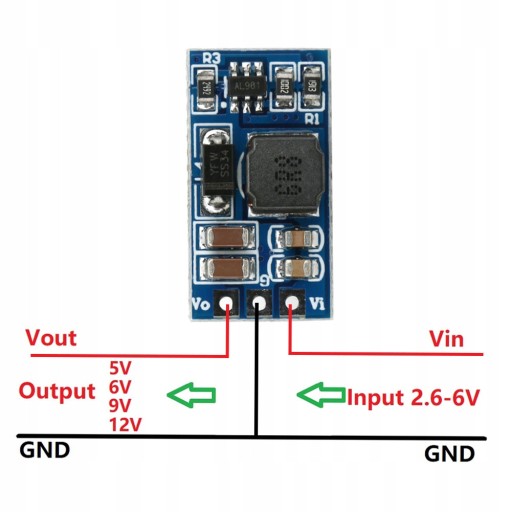

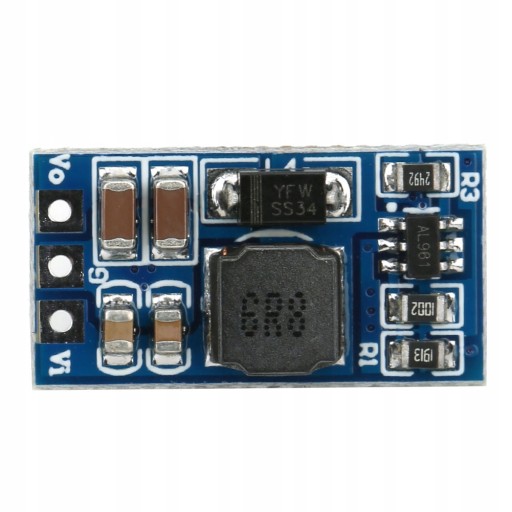

Opis pinów:

Vi: wejście dodatnie (+)

GND: wejście i wyjście ujemne (GND / -)

Vo: wyjście dodatnie (+)

Wyjście 5 V:

Napięcie wejściowe DC 2,6 ~ 4,5 V, wyjście DC 5 V ± 3%

Maksymalna moc wyjściowa: 5V / 1300MA (szczegóły w poniższej tabeli) Wyniki pomiarów mają wyłącznie charakter informacyjny

Napięcie wejściowe Prąd wejściowy Napięcie wyjściowe Prąd wyjściowy 2,6 V 1,2 A 5 V 0,53 A 3 V 1,63 A 5 V 0,80 A 3,3 V 1,85 A 5 V 1,00 A 3,7 V 1,84 A 5 V 1,14 A 4,2 V 1,80 A 5 V 1,30 A

Wyjście 6 V:

Napięcie wejściowe DC 2,6 ~ 5,5 V, wyjście DC 6 V ± 3%

Maksymalna moc wyjściowa: 6 V / 1200 mA (szczegóły w poniższej tabeli) Wyniki pomiarów mają wyłącznie charakter informacyjny

Napięcie wejściowe Prąd wejściowy Napięcie wyjściowe Prąd wyjściowy 2,6 V 1,35 A 6 V 0,48 A 3 V 1,63 A 6 V 0,67 A 3,3 V 1,76 A 6 V 0,80 A 3,7 V 1,74 A 6 V 0,90 A 4,2 V 1,65 A 6 V 1,00 A 5 V 1,62 A 6 V 1,20 A

Wyjście 9 V:

Napięcie wejściowe DC 2,6 ~ 5,5 V, wyjście DC 9 V ± 3%

Maksymalna moc wyjściowa: 9 V / 800MA (szczegóły w tabeli poniżej)

Wyniki pomiarów służą wyłącznie jako odniesienie Napięcie wejściowe Prąd wejściowy Napięcie wyjściowe Prąd wyjściowy 2,6 V 1,25 A 9 V 0,30 A 3 V 1,63 A 9 V 0,44 A 3,3 V 1,63 A 9 V 0,50 A 3,7 V 1,65 A 9 V 0,57 A 4,2 V 1,65 A 9 V 0,66 A 5 V 1,64 A 9 V 0,80 A.

Wyjście 12V:

Napięcie wejściowe DC 2,6 ~ 5,5 V, wyjście DC 12 V ± 3%

Maksymalna moc wyjściowa: 12V / 600MA (szczegóły w poniższej tabeli) Wyniki pomiarów mają jedynie charakter informacyjny

Napięcie wejściowe Prąd wejściowy Napięcie wyjściowe Prąd wyjściowy 2,6 V 1,10 A 12 V 0,20 A 3 V 1,60 A 12 V 0,32 A 3,3 V 1,60 A 12 V 0,36 A 3,7 V 1,63 A 12 V 0,42 A 4,2 V 1,67 A 12 V 0,50 A 5 V 1,62 A 12 V 0,60 A

Obszary zastosowań:

Sprzęt zasilany bateriami

Mierniki i multimetry

Silnik o małej mocy

Kamera internetowa PTZ

Kamera internetowa

Statek samochodzik

Model samolotu

Bank mocy

Silnik LED

Energia słoneczna

Router Wifi

Urządzenie PLC RS485

Sprzęt do zasilania baterii litowej

Lista paczek:

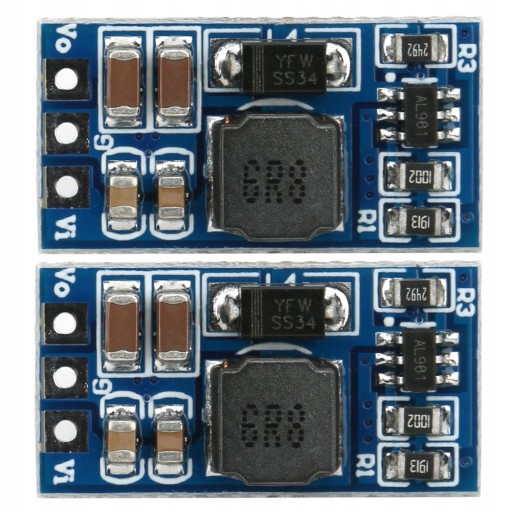

2 x moduł podwyższający DC-DC
