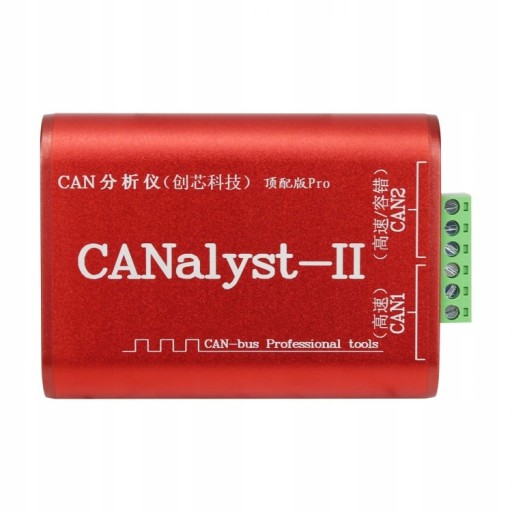

CANALYST-II CAN ANALYZER CAN ХАКЕРСКИЙ ИНТЕРФЕЙС

CANalyst-II CAN Analyzer Pro Version Upgraded CAN-Bus Professional Tools For CANOpen DeviceNet

Porównanie wersji:

Extreme Edition dla Linuksa:

- Obudowa ze stopu aluminium w kolorze czerwonym

- Trudnopalna przegroda izolacyjna 3D przeszła test wytrzymałości na napięcie izolacji 2500 V

- Adapter OBD nie jest dołączony

-Dla systemu Linux i Windows

Ulepszona wersja Pro:

- Ulepszona wersja Extreme Edition

- Kanał CAN2 można skonfigurować jako CAN o dużej szybkości lub odporny na uszkodzenia CAN o niskiej prędkości za pomocą oprogramowania

-Obsługuje szybką CAN/szybką CAN, wysoką/niską tolerancję na awarie, szybką/jednoprzewodową funkcję przekaźnika CAN i analizę protokołów

-Może mierzyć wszystkie rodzaje linii CAN, obejmujące moc samochodową CAN, napęd CAN, instrument CAN, komfort CAN, rozrywka CAN, informacja CAN, diagnostyka CAN

- Zawiera wszystkie funkcje innych modeli z tej serii

Opis zaktualizowanej wersji Pro:

Obsługuje analizę protokołu ISO 15765 dla pojazdów benzynowych i może bezpośrednio rozwiązywać intuicyjne wielkości fizyczne! Synchroniczne wyświetlanie dokładnych wartości, kokpitów i wykresów słupkowych!

Kanał CAN2 można skonfigurować jako CAN o dużej prędkości lub CAN o niskiej prędkości, odporny na uszkodzenia za pomocą oprogramowania. Obsługa szybkiej CAN/szybkiej CAN, szybkiej CAN/odpornej na awarie CAN CAN, szybkiej CAN/jednoprzewodowej funkcji przekaźnika CAN i analizy protokołów. Może mierzyć wszystkie rodzaje linii CAN, w tym CAN zasilania samochodowego, CAN napędu, CAN instrumentu, CAN komfortu, CAN rozrywki, CAN informacji i CAN diagnostyki. (Zawiera wszystkie funkcje innych modeli z tej serii.)

Cechy:

- Obsługa zdalnych aktualizacji oprogramowania i oprogramowania układowego online! Kliknij przycisk oprogramowania, aby zaktualizować system

- Zapewnienie jakości, stabilność i niezawodność, pierwszy wybór dla instytutów naukowo-badawczych i zastosowań przemysłowych. Z naszych produktów korzysta ponad 20 000 firm

- Swobodnie przełączaj język oprogramowania Chiński uproszczony, chiński tradycyjny, angielski

- Obsługa CANopen, SAE J1939, DeviceNET, iCAN i innych protokołów wysokiego poziomu oraz niestandardowych analiz i analiz protokołów

- Analizator może odczytywać ramki błędów

-Obsługa inteligentnej funkcji przekaźnika offline, może być używana jako przekaźnik

-Obsługuje automatyczne wykrywanie szybkości transmisji, funkcje przekaźnika i przezroczystej transmisji

- Zapewnij 32-bitowy, 64-bitowy dodatkowy interfejs programistyczny

- Konfigurowalny do dowolnej szybkości transmisji, pełny zakres szybkości transmisji

- Otwórz kod źródłowy oprogramowania do debugowania po stronie komputera

- Dostarczenie przykładowego kodu źródłowego dla drugorzędnych projektów programistycznych różnych głównych platform programistycznych: dla C++Builder, C#, VC, VB, VB.NET, Delphi, LabVIEW, LabWindows/CVI, Q, Matlab, Python/Python-can, Linux Przykład downsamplingu (produkty dla systemu Linux)

- Wsparcie dla oprogramowania serwera OPC ZLG ZOPC_Server

- Obsługa oprogramowania konfiguracyjnego, takiego jak Kingview/MCGS

- Wsparcie dla nowego modelu ZLG USBCAN-2E-U

-Obsługuje analizę protokołu DBC, import plików DBC, może bezpośrednio analizować prędkość obrotową silnika i inne informacje w samochodowym interfejsie OBD

- Intuicyjna konfiguracja tabeli filtrów, inteligentne filtrowanie (nieograniczony identyfikator lub segment identyfikatora)

- Użyj sterownika dołączonego do systemu Windows-Microsoft winUSB, do certyfikacji podpisu cyfrowego firmy Microsoft i pierwszego obsługującego win10 32-bitowy/64-bitowy. Uwaga: W przypadku win7 i nowszych system automatycznie zainstaluje sterownik

- Obsługuje wskaźnik obciążenia magistrali/wskaźnik wykorzystania/natężenie przepływu, wyświetlanie wykresu krzywej w czasie rzeczywistym

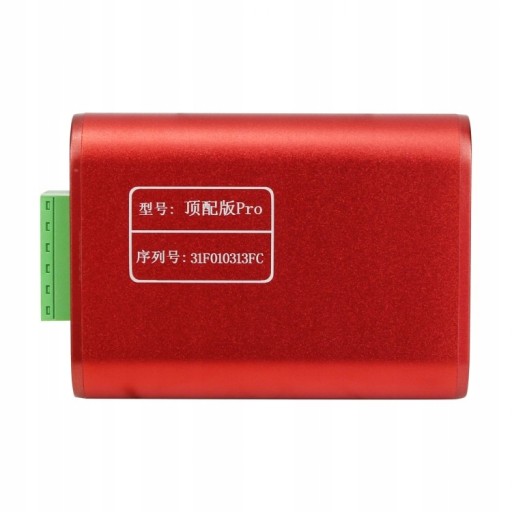

- Metalowa matowa obudowa, zapewnia ekranowany interfejs przewodu (poprawia zdolność przeciwzakłóceniową), prawdziwy przemysłowy

- Ulepszony typ klasy przemysłowej: wiele środków ochrony, takich jak ochrona odgromowa, elektryczność statyczna, zwarcie, ochrona przed odwrotnym podłączeniem itp.

- Trzy terminale USB, CAN1 i CAN2 są całkowicie izolowane, naprawdę całkowicie izolowane, bez wzajemnego zakłócania się! (Produkty CAN1 i CAN2 innych sprzedawców nie są izolowane)

- Wbudowana wielobiegunowa ochrona, taka jak GDT (rura wyładowcza), rura TVS itp., która może skutecznie uwalniać natychmiastowy duży prąd i elektryczność statyczną

- Rzemiosło klasy wojskowej:

* PCB przyjmuje wysokiej jakości materiał klasy wojskowej A (ze znakiem wodnym zapobiegającym fałszerstwom dla KB)

* Bardzo gruba, bardzo duża płytka PCB o grubości 2,0 mm, złota technologia zanurzeniowa, stabilność zwiększona o 200%.

* W pełni importowane komponenty elektroniczne, automatyczne przetwarzanie maszynowe (SMT), proces bezołowiowy

* Wbudowany dławik w trybie wspólnym dla EPCOS (dla TDK), tłumi zakłócenia w trybie wspólnym i zwiększa zdolność przeciwzakłóceniową o 10 razy

* 72-godzinny ciągły test weryfikacyjny wysyłania i odbierania, test starzenia w wysokich i niskich temperaturach, test wibracji i wstrząsów

- Każdy kanał ma dwa wbudowane rezystory końcowe 120 Ω, co jest wygodne do debugowania punkt-punkt. Sterowanie przełącznikiem rezystancji zacisków, wygodne i szybkie

- Dwa kanały osiągają jednocześnie 8500 klatek na sekundę, dwa kanały są niezależnie skonfigurowane, działają niezależnie i nie kolidują ze sobą

-Dwa kanały mogą się ze sobą komunikować, co jest wygodne do testowania i uczenia się

- Produkt wykorzystuje technologię bezołowiową i zapewnia instrukcje i oprogramowanie w języku chińskim i angielskim

- Logo producenta nie jest już drukowane na obudowie produktu, aby ułatwić aplikację projektu

Więcej szczegółów:

① Korzystanie z 32-bitowego, wysokowydajnego procesora 80M o wysokiej częstotliwości, z pamięcią flash 512K i pamięcią SRAM 128K.

② Zastosuj zaawansowaną technologię programowania online (napisz FLASH online), aby zapisać informacje o konfiguracji CAN i statusie w czasie rzeczywistym, bez konieczności wykonywania skomplikowanej konfiguracji za każdym razem, gdy się włącza.

③ Szybkość transmisji 10K ~ 1M można skonfigurować dowolnie, za pomocą narzędzi do obliczania i konfiguracji szybkości transmisji, konfiguracja jednym klawiszem.

④ Szybkość transmisji 10K ~ 1M może być mierzona w dowolnej ramce, a szybkość transmisji urządzenia docelowego może być mierzona automatycznie w kilka sekund.

⑤ Obsługa specyfikacji win10/win8/win7/xp (64bit/32bit), Linux, USB1.1/USB2.0/USB3.0 i OTG tabletu. Wsparcie dla tabletu z systemem Windows.

⑥ Wszyscy używają rzemiosła na poziomie wojskowym, testów masowej produkcji i zapewnienia jakości.

⑦ Unikalna technologia szyfrowania: Użytkownicy opracowują oprogramowanie po raz drugi, które może realizować powiązanie oprogramowania i sprzętu lub zestaw numerów seryjnych może być wbudowany w oprogramowanie w celu realizacji powiązania oprogramowania z wieloma określonymi urządzeniami.

Zalety:

- Dwukanałowy analizator CAN klasy przemysłowej

-Doskonała jakość, trwałe

- Przekaźnik i przejrzysta transmisja

- Rzemiosło klasy wojskowej (złoto immersyjne)

- Wzmocniona ochrona klasy przemysłowej

- Prawdziwa klasa przemysłowa, w pełni izolowana

- W pełni automatyczne zgrzewanie łat, proces bezołowiowy

- Wbudowana rezystancja zacisków, sterowanie przełącznikiem DIP

- Szybki interfejs USB 2.0 zgodny z USB 3.0 i USB 1.1

- Ekstrakcja wielkości fizycznych i wyświetlanie graficzne: Obsługa wyodrębniania wielkości fizycznych w ramkach CAN, cyfrowym, na desce rozdzielczej i wyświetlaniu krzywej. Obsługuje analizę krzywych zmiennych po zaimportowaniu plików DBC. Obsługuje analizę krzywych zmiennych w niestandardowych protokołach. Graficzny interfejs wyświetlacza można elastycznie edytować, unikając żmudnego wtórnego rozwoju

-Obsługa zapisywania, importowania i eksportowania danych w czasie rzeczywistym, co jest wygodne dla użytkowników do testowania i analizowania danych przez długi czas

-Obsługa funkcji odtwarzania danych: użytkownik może rejestrować wszystkie dane testowanej magistrali, a następnie odtwarzać je przez CANalyst-II

- Obsługa dekodowania DBC pojazdu, protokołu CANopen, J1939, stosu ładowania State Grid i analizy protokołu BMS

- 2-kanałowy izolowany elektrycznie interfejs CAN 2500 VDC, wyładowanie stykowe na poziomie elektrostatycznym ±8KV.

- Możliwość odbioru pełnego obciążenia przy dowolnej szybkości transmisji, duży bufor ramek 130 000, brak utraty ramek

— Obsługa oprogramowania sprzętowego do aktualizacji magistrali CAN układu Freescale

- Obsługa monitorowania wskaźnika obciążenia magistrali

- Protokół CAN jest w pełni zgodny ze specyfikacjami CAN 2.0B, jest zgodny z CAN 2.0A i zgodny z normą ISO 11898-1/2/3. Użytkownicy mogą zakupić oddzielnie CANBridge-1054, który obsługuje odporny na uszkodzenia standard CAN ISO11898-3

- Szybkość transmisji CAN można ustawić dowolnie, zakres wynosi od 10kbps ~ 1Mbps

- Wsparcie wykrywania szybkości transmisji magistrali, możesz łatwo poznać nieznaną szybkość transmisji magistrali

- Obsługuje różne środowiska programistyczne, wydajne i łatwe w użyciu dodatkowe funkcje programistyczne, obsługuje różne środowiska programistyczne, na przykład dla VC, C #, Labview, LINUX itp.

O analizatorze CANalyst-II:

① CANalyst-II jest odpowiedni do analizy protokołów CANopen, SAE J1939, DeviceNET, iCAN i innych analiz protokołów wysokiego poziomu, a także obsługuje analizę protokołów zdefiniowaną przez użytkownika.

② CANalyst-II, znany również jako analizator CAN, to produkt o dobrej wydajności w sprzęcie do konwersji USB CAN, w tym wszystkie funkcje innych produktów USBCAN. Ekonomiczny. Jeśli mieści się to w budżecie, CANalyst-II jest pierwszym wyborem.

③ Oczywistą różnicą między CANalyst-II a innymi urządzeniami USBCAN jest to, że analizator CAN ma protokoły wysokiego poziomu (dla CANopen, SAE J1939, DeviceNET, iCAN) i inne funkcje analizy protokołów. Obecnie wśród aplikacji magistrali CAN są to w zasadzie protokoły CAN wysokiego poziomu.

④ CANalyst-II obsługuje analizator ZLG CANalyst-II platforma analizy protokołów CANpro nowa wersja (V1.50)

O przekaźniku CAN, przezroczysta funkcja transmisji:

① Funkcja przekaźnika (urządzenia): Obsługa funkcji przekaźnika CAN w celu realizacji szybkiej wymiany danych w czasie rzeczywistym 2 kanałów CAN przy tej samej lub różnych szybkościach transmisji. (Tak samo jak wzmacniacz CAN, może działać w trybie offline)

② Przejrzysta funkcja transmisji: w stanie przekaźnika, za pośrednictwem oprogramowania PC, wymiana danych CAN1 i CAN2 może być monitorowana w czasie rzeczywistym, a dane mogą być wysyłane do magistrali w tym samym czasie.

③ Rola przekaźnika CAN (urządzenia): 1. Zwiększ zasięg odbioru. 2. Izolacja sygnału. 3. Podłącz sieć CAN do wzmacniacza CAN i przeanalizuj status transceivera sieci CAN bez odłączania sieci CAN, aby ułatwić analizę protokołu. )

④ Urządzenie USBCAN z dwukanałowym CAN, zaletą jest wykorzystanie jego funkcji przekaźnika, jeśli dwukanałowe urządzenie CAN nie ma funkcji przekaźnika, nie różni się niczym od jednokanałowego CAN.

⑤ Oprogramowanie do konfiguracji przekaźnika CAN

⑥ Inne funkcje:

1. Może zapisywać dane konfiguracyjne, uruchamiać się po automatycznej inicjalizacji offline i realizować niezależną funkcję przekaźnika (urządzenia).

<i>2. It can realize all-round control of data flow, CAN1->CAN2, CAN1<-CAN2, CAN1<->CAN2 can be selected according to needs.</i> <b>2. Może realizować wszechstronną kontrolę przepływu danych, CAN1->CAN2, CAN1<-CAN2, CAN1<->CAN2 można wybrać zgodnie z potrzebami.</b>

3. W procesie przekazywania oprogramowanie komputerowe może być również wykorzystywane do monitorowania komunikacji sprzętu w celu realizacji przejrzystej transmisji i jednoczesnego wysyłania danych do magistrali. (W tej chwili działanie i funkcja urządzenia USBCAN są dokładnie takie same, a funkcja przekaźnika i funkcja przezroczystej transmisji są realizowane w tym samym czasie.)

Informacje o platformie analizy protokołów CANPro, funkcje analizy protokołów wysokiego poziomu:

CANalyst-II obsługuje podstawową analizę protokołów CAN2.0A i 2.0B, analizę protokołów SAE J1939, analizę protokołów CANopen, analizę protokołów DeviceNET, analizę protokołów iCAN oraz analizę protokołów zdefiniowanych przez użytkownika (w razie potrzeby można ręcznie skonfigurować zawartość własnego protokołu).

Oprogramowanie platformy analizy protokołów CANPro to standardowe oprogramowanie CANalyst-II, które zapewnia obsługę analizy protokołów podstawowych CAN, analizy protokołów iCAN, analiz protokołów DeviceNet, analiz protokołów CANopen i analiz protokołów SAE J1939. Na platformie analizy protokołów CANPro narzędzia protokołów zdefiniowane przez użytkownika lub narzędzia protokołów skryptów mogą być również używane do analizy innych niestandardowych protokołów wysokiego poziomu opartych na magistrali CAN.

Narzędzie protokołów skryptów to nowa funkcja platformy analizy protokołów CANPro. Posiada nowy interfejs wyświetlania listy danych oraz funkcje wyszukiwania i klasyfikacji wiadomości. Jest to bardzo potężne narzędzie do analizy i debugowania sieci CAN.

Funkcje platformy analizy protokołów CANPro:

- Oprogramowanie platformy analizy protokołów CANPro to standardowe oprogramowanie CANalyst-II, odpowiednie dla Windows XP, Windows 7/8

-Obsługa CAN2.0A/2.0B

- Może wyświetlać ramki CAN lub komunikaty protokołu na dwa sposoby: wszystkie rekordy i połączone rekordy ID

- Wsparcie analizy protokołów wysokiego poziomu opartych na sieci CAN-bus, dla iCAN, DeviceNet, CANopen, SAE J1939 itp.

- Użytkownicy mogą dostosować protokoły wysokiego poziomu w oparciu o sieć CAN-bus

- Ramki protokołu mogą być wysyłane do pracy analogowej

- Dzięki funkcji wyzwalania można ustawić wyzwalanie wysyłania odpowiedniej ramki protokołu po odebraniu określonego typu ramki protokołu

- Każdą część komunikatu protokołu można ustawić tak, aby wyświetlała się w różnych kolorach, a także można ustawić wyświetlanie określonego koloru, gdy wartość określonej części w ramce protokołu jest określoną wartością

- Z funkcją wyświetlania filtra nie można wyświetlić określonej ramki protokołu

- Dane można zapisać do pliku, a także można je zapisać w czasie rzeczywistym, czyli zapisać dane do pliku podczas odbierania

- Pliki danych można importować w celu łatwego przeglądania danych zapisanych wcześniej w pliku

- Może pracować w trybie monitorowania (czyli nie jest wysyłany żaden bit ACK ani ramka błędu, więc nie ingeruje w system magistrali CAN)

- Dane na liście można klasyfikować i wyświetlać według ustawionej liczby kolumn

- Protokół CAN może być używany do wysyłania zwykłych plików lub plików danych ramki CAN, a wyzwalacz można również ustawić do wysyłania zwykłych plików lub plików danych ramki CAN

- Może używać skryptu CANPro do definiowania protokołu wysokiego poziomu opartego na magistrali CAN

- Za pomocą skryptu CANPro do ustawiania wyświetlania filtra, niestandardowego koloru ramki protokołu, wyzwalania odbioru i innych funkcji

- Może używać skryptu CANPro do wysyłania ramki CAN

Informacje o analizie protokołu USBCAN-2E-U DBC i funkcji inteligentnego filtrowania:

① USBCAN-2E-U to nowa generacja urządzeń USBCAN dla ZLG, USBCAN-I/II przyjmuje program USB1.1 chip + single-chip + kontroler CAN (SJA1000), a komunikacja SPI jest przystosowana między chipami. USBCAN-2E-U wykorzystuje zaawansowany 32-bitowy procesor (z jednym interfejsem USB 2.0 full-speed, dwoma wysokowydajnymi kontrolerami CAN), a wszystkie modele naszej firmy korzystają z rozwiązania USBCAN-2E-U.

② W porównaniu z USBCAN-I/II, USBCAN-2E-U nie tylko poprawia wydajność komunikacji i niezawodność elektryczną, ale także dodaje liczne funkcje aplikacji. Głównie zwiększ analizę protokołu DBC i inteligentne funkcje filtrowania.

③ Każdy kanał CAN USBCAN-E(2E)-U może niezależnie obsługiwać analizę protokołu aplikacji magistrali CAN pojazdu. Dopóki użytkownik importuje odpowiedni plik DBC do oprogramowania CANtest, można przeprowadzić analizę danych warstwy aplikacji. Może być używany do analizy protokołu CAN pojazdu, testowania i konserwacji pojazdu, łamania protokołu CAN pojazdu itp.

④ Wszystkie modele naszej firmy są kompatybilne z USBCAN-I/II i USBCAN-2E-U, zarówno do debugowania, jak i wtórnego rozwoju.

Powody wyboru tego produktu:

1. Publiczne oprogramowanie do debugowania Kod źródłowy CANTOOL:

Nasze USB CAN TOOL to aplikacja przeznaczona do debugowania USB CAN, którą opracowaliśmy całym sercem. Oprogramowanie zawiera wiele złożonych i praktycznych funkcji, których nie można osiągnąć za pomocą przykładowego kodu źródłowego programu!

2. Specyficzna wydajność:

① Korzystanie z 32-bitowego procesora o wysokiej wydajności 80M z główną częstotliwością 512K flash i 128K SRAM, który może buforować 6000 ramek informacji CAN, co jest lepsze niż STM i inne rozwiązania (główna częstotliwość chipów serii STM nie jest wyższa niż 72M, a rozmiar 64 ~ 256K nie jest taki jak Flash, SRAM nie większy niż 64K).

② Obsługuje zaawansowaną technologię programowania online (zapisz FLASH online) i może zapisywać informacje o konfiguracji i stanie CAN w czasie rzeczywistym (bez zewnętrznej pamięci EEPROM), bez konieczności wykonywania żmudnej konfiguracji za każdym razem, gdy się włącza.

③ Chip ma jeden szybki port USB i dwa porty CAN, co jest obecnie zaawansowanym rozwiązaniem. Nie ma wąskich gardeł transmisji danych. Inne produkty USBCAN dostępne na rynku wykorzystują wiele układów scalonych, komunikację szeregową lub równoległą w środku oraz wykorzystują USB do symulacji komunikacji szeregowej i innych rozwiązań. Istnieje wiele wąskich gardeł w komunikacji, skomplikowanych obwodów i niskiej niezawodności.

3. Współczynnik wskaźnika:

Prawdziwy port USB o pełnej prędkości może z łatwością przenosić dwa kanały CAN i z łatwością zabija produkty z niższej półki na rynku: port szeregowy USB, jednokanałowy CAN i tak dalej. Dwa kanały osiągają jednocześnie 9000 klatek na sekundę, bez wzajemnej interferencji! Długi test czasu nie gubi klatki.

4. Jedna maszyna dla wielu urządzeń:

Na komputerze PC można jednocześnie uruchomić 10 sztuk USB-CAN. Niezależne działanie nie koliduje ze sobą. Jest używany w urządzeniu monitorującym do monitorowania wielu sieci CAN w tym samym czasie lub gdy niezawodność wymaga porównania danych i weryfikacji czasu.

5. Komputer hosta i kompatybilność:

Wszystkie produkty są kompatybilne z urządzeniem USBCAN CAN-bus ogólne oprogramowanie testowe CANTest nowa wersja (V2.41) dla ZLG, kompatybilne z urządzeniem USBCAN Oprogramowanie narzędziowe CANTools nowa wersja (V6.12) dla Geeyang, kompatybilne z oprogramowaniem dla Freescale FreeMaster (wygodne dla debugowanie online aplikacji silnikowych w czasie rzeczywistym za pośrednictwem magistrali CAN). Korzystając z naszego sprzętu możesz nadal korzystać z tych programów, co pozwala na osiągnięcie potężniejszych funkcji przy niższych kosztach.

Analizator CANalyst-II obsługuje oprogramowanie do analizy protokołu ZLG CANPro V1.50.

6. Stabilny sterownik USB:

Sterownik wykorzystuje zwykły sterownik WinUSB (dla Winusb.sys) dla Microsoft pasujący do wszystkich urządzeń USB. Standardowy dysk i silna kompatybilność. Obsługuje Windows 10 (64-bitowy, 32-bitowy), Windows 8 (64-bitowy, 32-bitowy), Windows 7 (64-bitowy, 32-bitowy), Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP (64-bitowy, 32-bitowy), Windows 2000. W przypadku powyżej Windows 7 system automatycznie połączy się z Internetem, wyszuka, pobierze i zainstaluje sterownik USB. Podłącz i graj, naprawdę bez napędu.

Obsługuje system Linux.

7. Kompletne przykłady inżynierskie:

Zapewnij różnorodny przykładowy kod źródłowy inżynierii platformy programistycznej, prostą modyfikację na podstawie przykładowego projektu, możesz wypełnić większość warunków pracy, znacznie skrócić cykl rozwoju użytkownika, przykładowe środowisko programistyczne obejmuje: dla ①C++Builder, ②C # , ③VC, ④VB, ⑤VB.NET, ⑥Delphi, ⑦LabVIEW, ⑧LabWindows/CVI, ⑨Matlab, QT i inne

8. Pełny zakres automatycznego rozpoznawania szybkości transmisji:

Zakres szybkości transmisji 10k ~ 1M, wystarczy kliknąć myszką, aby wykryć szybkość transmisji na magistrali w ciągu kilku sekund, oszczędzając niezliczoną ilość cennego czasu na pracę testową!

9. Proste i profesjonalne ustawienie szybkości transmisji:

Aby ustawić uniwersalną standardową szybkość transmisji, po prostu wybierz ją z listy rozwijanej; w tym samym czasie obsługujemy również kombinację wielu rejestrów, aby ustawić niestandardową szybkość transmisji, możesz ustawić dowolną szybkość transmisji między 10K a 1M w zależności od potrzeb!

10. Humanizowane ustawienia filtrowania, łatwe w obsłudze złożone filtrowanie

11. Połącz podobne identyfikatory i wyjaśnij w prosty sposób:

Łączenie podobnych funkcji identyfikacyjnych: urządzenie zazwyczaj wysyła ograniczoną liczbę danych identyfikacyjnych, które mają takie samo znaczenie jak dane identyfikacyjne. Ogólnie rzecz biorąc, debugowanie musi zwracać uwagę tylko na bieżącą ramkę danych.

Pracuj w prosty sposób: Podczas korzystania z tej funkcji oprogramowanie podświetli zmienione dane, co może pomóc użytkownikom w szybkiej identyfikacji zmiennych podczas łamania nieznanych protokołów.

Typowym zastosowaniem:

-Realizuj wysyłanie i odbieranie sieci magistrali CAN przez interfejs USB komputera PC lub notebooka;

- Szybkie gromadzenie i analiza danych sieci CAN;

- Szybkie gromadzenie i analiza danych sieci CAN;

- bramka magistrali CAN-USB;

- Interfejs USB do interfejsu sieciowego CAN;

-Wydłuż długość komunikacji sieciowej magistrali CAN;

- Monitorowanie danych sieci CAN w terenie przemysłowym;

- debugowanie i testowanie sieci CAN-bus;

- Analiza komunikatów CAN2.0A/2.0B;

- Do analizy protokołu iCAN;

- Do analizy protokołu DeviceNet;

- Do analizy protokołu CANopen;

- Do analizy protokołu SAE J1939.

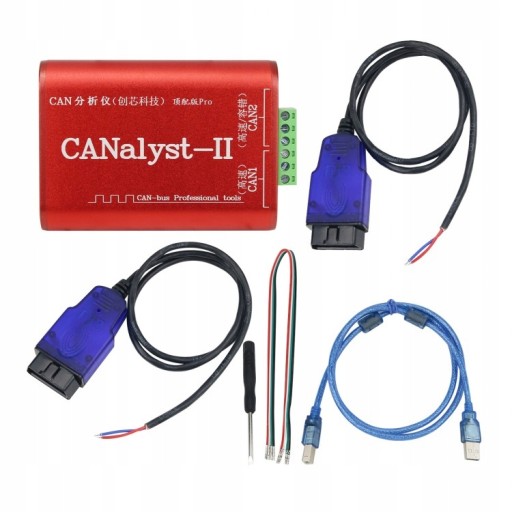

Pakiet zawiera:

-1 x zestaw analizatora magistrali CAN
