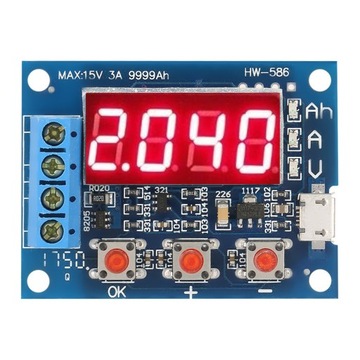

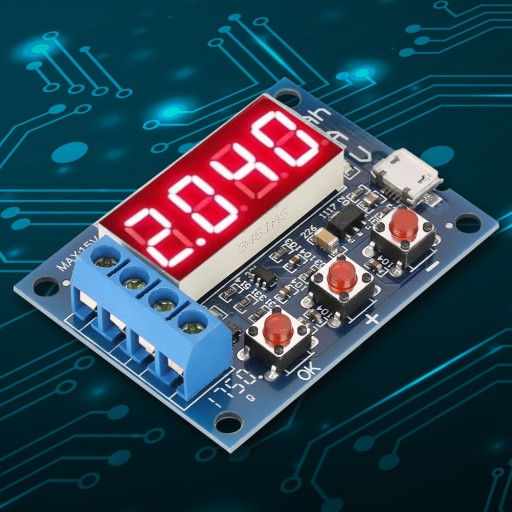

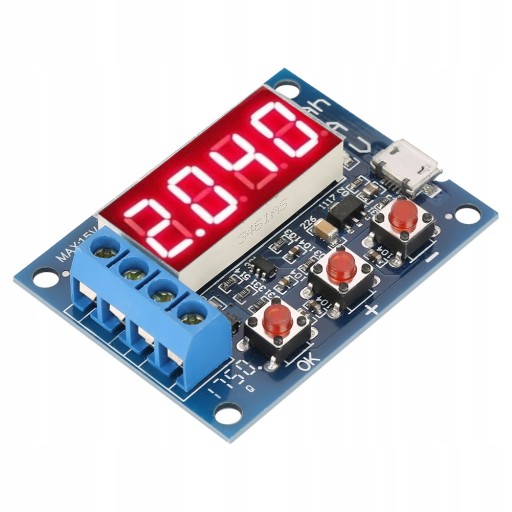

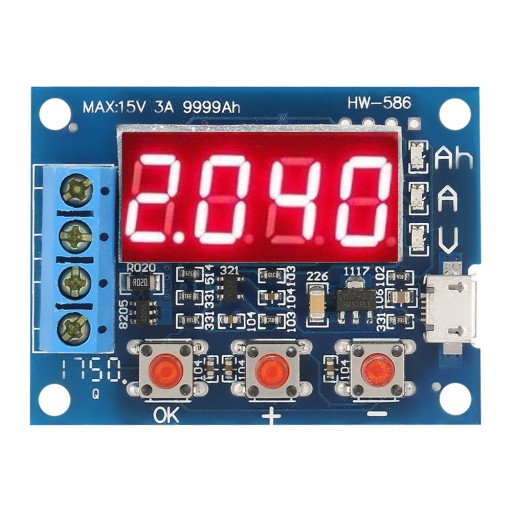

ТЕСТЕР ЕМКОСТИ АККУМУЛЯТОРА

Funkcje:w 100% nowe i w wysokiej jakości.

Ten tester rozładowania służy do sprawdzania pojemności akumulatora 1,2-12V.

Jest łatwy w obsłudze i zasilany przez źródło zasilania micro USB.

Ten tester rozładowania umożliwia sprawdzenie pojemności testowej, napięcia i prądu akumulatora.

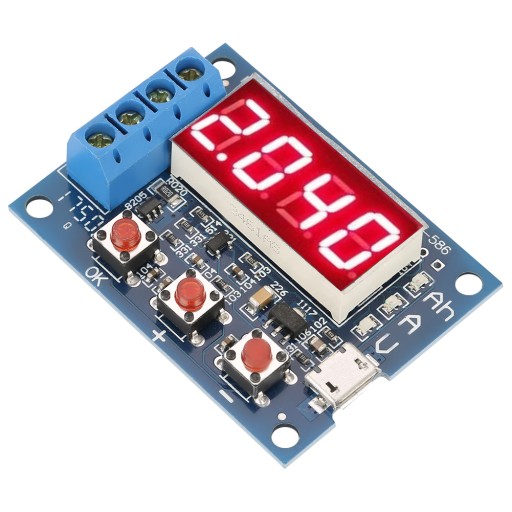

Zaprojektowany z diodami LED, które wskazują, który parametr jest wyświetlany na wyświetlaczu.

. TESTER MIERNIK POJEMNOŚCI BATERII AKUMULATORA

Specyfikacja:Napięcie źródła zasilania: DC4,5-6V (micro USB)

Prąd roboczy: ≤70mA

Napięcie rozładowania: 1,00 V-15,00 V, rozdzielczość 0,01 V.

Zakres napięcia odcięcia: 0,5-11,0 V.

Obsługiwany prąd: ≤3,000A, rozdzielczość 0,001A

. TESTER MIERNIK POJEMNOŚCI BATERII AKUMULATORA

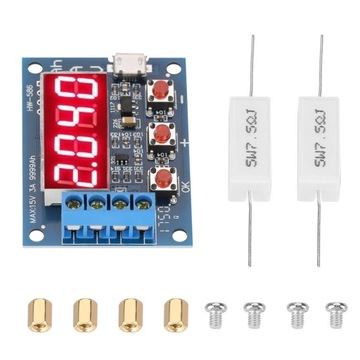

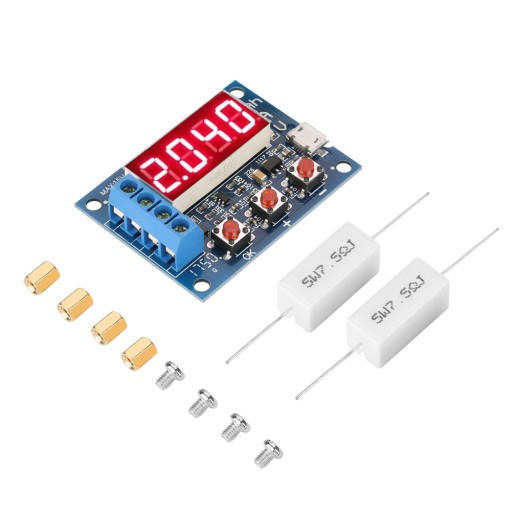

Lista pakietów:1 * miernik pojemności baterii

2 * rezystory (5 W, 7,5 R)

1 zestaw * łączniki

Uwaga:1, Obciążenie rezystora mocno się nagrzeje podczas procesu rozładowywania, należy zachować ostrożność.

2, aby poprawić dokładność pomiaru napięcia, obwód ten jest specjalnie zaprojektowany z odchyleniem DC i wyświetla małe napięcie, gdy nie podłącza się listew zaciskowych do niczego, co nie wpływa na rzeczywisty pomiar. Jeśli połączysz zaciski wejściowe razem (0 V), wyświetli się 0.

Metoda szacowania rezystancji kolokacji: Zgodnie z prawem Ohma, aby oszacować wartość rezystancji = podziel napięcie baterii przez spodziewany prąd rozładowania; wybór mocy rezystora jest ponad dwa razy większy niż oczekiwany prąd rozładowania. Należy zwrócić uwagę, że napięcie jest wyższe, gdy akumulator jest w pełni naładowany, i upewnić się, że prąd nie może przekraczać 3,0 A w przypadku pełnego naładowania akumulatora, na przykład, jeśli trzeba użyć 2 A do testu akumulatora 12 V, wtedy rezystor powinien mieć 6Ω 50 W.Nowy akumulator 12V w pełni naładowany napięcie około 13,5V, co odpowiada maksymalnemu prądowi 13,5 / 6 = 2,25A (mniej niż 3A), więc można go używać. Żarówka lampy do przetestowania, wtedy prąd może być mniejszy niż połowa (1,5 A), ponieważ odporność żarówki na zimno jest niska, prąd uderzenia jest bardzo duży, zbyt duży prąd może spalić obwód bezpośrednio.

. TESTER MIERNIK POJEMNOŚCI BATERII AKUMULATORA

Instrukcja:1. W pierwszej kolejności należy naładować mierzony akumulator.

2. Podłączyć baterię do zacisków wejściowych prawidłowo (dodatni do dodatniego, ujemny do ujemnego), odwrotne wejście może uszkodzić obwód. Podłączyć obciążenie do wyjścia dodatniego i ujemnego, a następnie zasilić miernik zasilaniem roboczym micro USB (nie używać komputer stacjonarny lub laptop USB jako zasilacz), wyświetla w tym momencie napięcie akumulatora.

3. Test bezpośredniego startu wystarczy nacisnąć przycisk „OK”, a miernik automatycznie wytworzy odpowiednie napięcie odcięcia zgodnie z napięciem w pełni naładowanego akumulatora, a następnie rozpocznie testowanie po trzykrotnym mignięciu wyświetlacza. Jeśli konieczne jest ręczne ustawienie napięcia odcięcia, można nacisnąć przycisk „ ” lub „-”, gdy ti pokazuje napięcie akumulatora. Napięcie odcięcia jest wyświetlane z początkową literą „P”, a rozdzielczość wynosi 0,1 V, naciśnij przycisk „OK”, aby rozpocząć testowanie po ustawieniu.

4. Dane testowe będą wyświetlane po kolei pomiędzy pojemnością rozładowania (Ah), prądem rozładowania w czasie rzeczywistym (A) i napięciem akumulatora (V). Gdy napięcie akumulatora osiągnie ustawione napięcie odcięcia, tester wyłączy przełącznik kontroli obciążenia i wyświetli pojemność (Ah) oraz szybko migającą lampkę kontrolną. Wyświetlana teraz pojemność to rzeczywista pojemność rozładowania akumulatora. Naciśnij przycisk „OK”, aby przestać migać, a następnie ponownie naciśnij przycisk „OK”, aby zresetować tester do następnego testu baterii.

Kod błędu i znaczenie:

Err1: napięcie akumulatora jest wyższe niż 15 V.

Err2: napięcie akumulatora jest niższe niż ustawione napięcie odcięcia

Err3: prąd rozładowania obciążenia jest zbyt duży dla akumulatora lub rezystancja wewnętrzna obwodu jest zbyt duża

Err4: prąd jest za duży (prąd przekracza 3,1 A)

Err5: Niewłaściwe użycie lub spalony tester z powodu nieprawidłowego podłączenia (spalony przełącznik próbkowania prądu lub MOS)

Dodatkowa operacja kalibracji:

Naciśnij i przytrzymaj jednocześnie trzy przyciski i tester mocy, aby przejść do trybu kalibracji. Najpierw wyświetl czasy rekordów kalibracji, a następnie wprowadź formalny program próbkowania kalibracji pokazuje 0u0A; Podłącz zaciski wejściowe dodatnie i ujemne, a następnie naciśnij przycisk „OK”, na wyświetlaczu pojawi się J10u; Podłącz standardowe napięcie 10,00 V DC do wejścia dodatniego i ujemnego, a następnie naciśnij przycisk „OK”, na wyświetlaczu pojawi się J2.0 A; Podłącz stały prąd stały 2,0 A do wyjścia ujemnego i wejściowego ujemnego, a następnie naciśnij przycisk „OK”, aby zakończyć kalibrację. Tester wstępnie sprawdzi dane kalibracyjne, jeśli dane kalibracyjne są poprawne, pokażą kolejno cztery dane kalibracyjne, a następnie wyjdzie; jeśli wstępne sprawdzenie danych jest niewiarygodne, odrzuca dane, a następnie kończy pracę.

. TESTER MIERNIK POJEMNOŚCI BATERII AKUMULATORA
