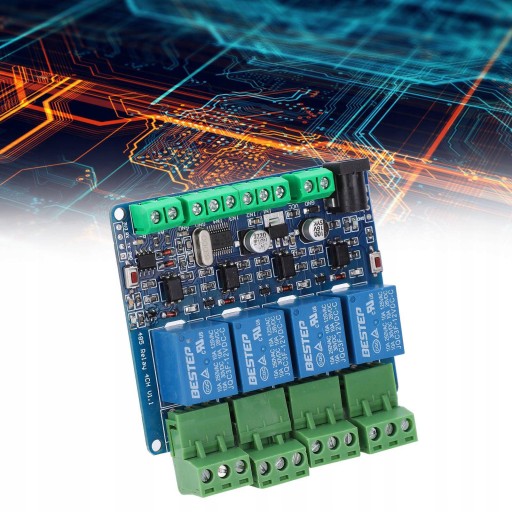

4-КАНАЛЬНЫЙ РЕЛЕ ESP8266 ЧИП WIFI МОДУЛЬ

4-kanałowy moduł przekaźnikowy Wejście przełączające o wysokiej dokładności 12 V do komunikacji RS485/TTL

. 4-KANAŁOWY MODUŁ PRZEKAŹNIKOWY ESP8266 CHIP WIFI

Cecha:

1. Jest to 4-kanałowy moduł karty wyjść przekaźnikowych 12 V. łatwy i wygodny w montażu

2. Materiał wysokiej jakości może zapewnić trwałość i stabilność produktu

3. Moduł ma niski pobór mocy, wysoką dokładność, nadaje się do komunikacji RS485 / TTL

4. Przyjęte wysokiej jakości komponenty elektroniczne i proces dokładności zapewniają trwałość

5. Część łącząca ma dobry kontakt, zapewnia stabilną pracę

. 4-KANAŁOWY MODUŁ PRZEKAŹNIKOWY ESP8266 CHIP WIFI

Specyfikacja:

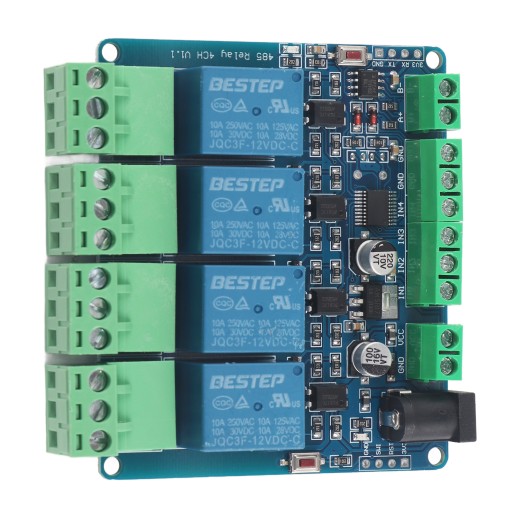

Typ artykułu: 4-kanałowy moduł przekaźnikowy

Komunikacja przekaźnikowa: komunikacja w sieci wielojednostkowej 485, domyślny adres komunikacyjny to 1, a użytkownik może samodzielnie modyfikować adres

Uwaga: IN1-IN4 służą do podłączenia do przełącznika i odczytu stanu przełącznika przez 485, a nie do sterowania wyjściem przekaźnika przez wejście.

Stan przełącznika IN1-IN4 musi zostać odczytany przez komputer za każdym razem, gdy zostanie o to zapytany, a dane nie mogą być aktywnie wysyłane do 485.

Uwaga: IN1-IN4 nie można podłączyć do napięcia 220 V (niektórzy kupujący popełnią ten błąd)

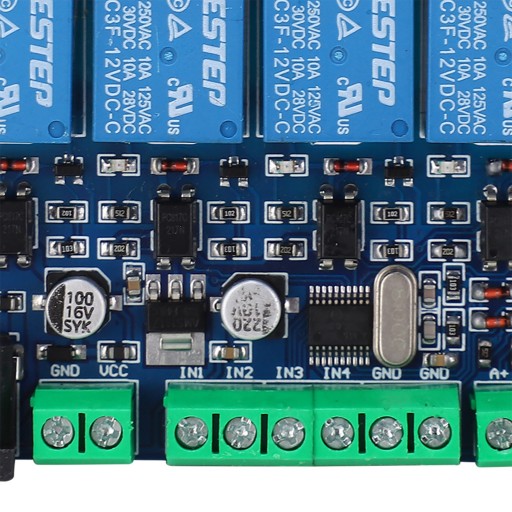

Metoda okablowania jest następująca:

IN1-GND (domyślnie jest to poziom wysoki, po włączeniu przełącznika niski poziom) Komputer wysyła instrukcje odczytania stanu przełącznika.

IN2-GND (domyślnie jest to poziom wysoki, po włączeniu przełącznika niski poziom) komputer wysyła instrukcje odczytania stanu przełącznika.

IN3-GND (domyślnie jest to poziom wysoki, po włączeniu przełącznika niski poziom) komputer wysyła instrukcje odczytania stanu przełącznika.

IN4-GND (domyślnie jest to poziom wysoki, po włączeniu przełącznika niski poziom) komputer wysyła instrukcje odczytania stanu przełącznika.

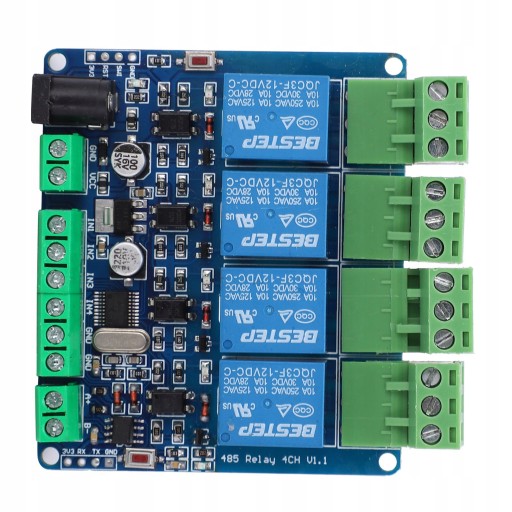

Zasoby zarządu:

1. Przycisk resetowania S1

2. Wskaźnik LED pracy D5

Instrukcje sterujące dotyczące pobierania udostępniania grupowego

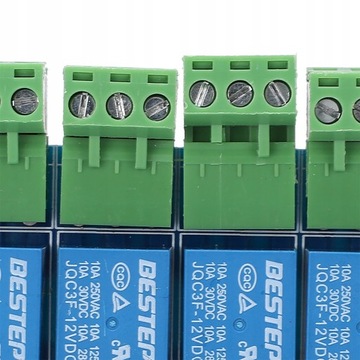

1. 4 wyjścia przekaźnikowe (jedno normalnie otwarte, jedno normalnie zamknięte)

2. Mikrokontroler STM8S103F3

3. 4 wyjście przekaźnika izolacji transoptora

4. 4 wskaźniki LED zamknięcia przekaźnika

5. Okrągły interfejs DC i terminalowy interfejs DC. Wygodne podłączenie zasilania (napięcie zasilania 5V lub 12V w zależności od napięcia przekaźnika)

6. 4 interfejsy wejściowe (wejście suchego węzła, wejście pasywne, podłączone do GND)

7. Jeden interfejs komunikacyjny RS485.

8. Wskaźnik zasilania

9. Światło LED dla jednego użytkownika

10. Przycisk resetowania

11. Interfejs pobierania SWIM-(program do pobierania STLINK-V2, użytkownicy mogą dwukrotnie opracować program)

1. Podłącz diodę LED do diody użytkownika

2. TX RX łączy się z portem 485 i portem TTL z listwą pinową

3. KLUCZOWY przycisk użytkownika (czerwony przycisk po lewej stronie)

4. EN 485 koniec użytkowania

5. Porty wejściowe IN1 -IN4 podłącza się bezpośrednio do zacisków

6.K1 -K4 sterowanie wyjściem przekaźnikowym

7. Program programowania SWIM J13

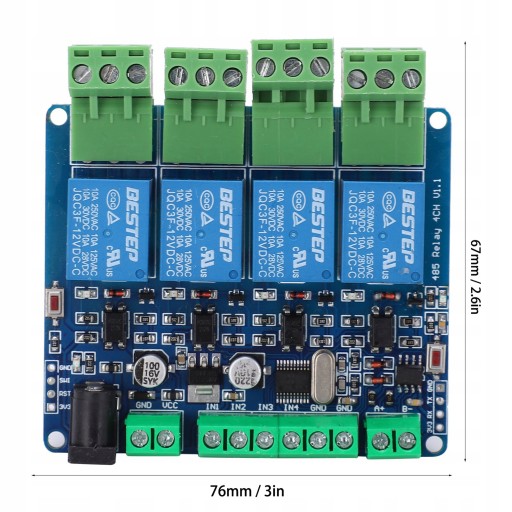

Rozmiar: ok. 76 x 67 mm / 3 x 2,6 cala

. 4-KANAŁOWY MODUŁ PRZEKAŹNIKOWY ESP8266 CHIP WIFI

Lista pakietów:

1 x 4-kanałowy moduł przekaźnikowy
