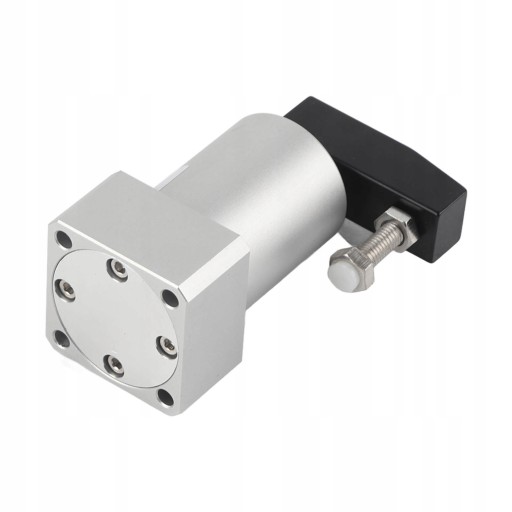

ВРАЩАЮЩИЙСЯ ПНЕВМАТИЧЕСКИЙ ПРИВОД УГОЛ 90 ГРАДУСОВ

Funkcja: 1. Jest to obrotowy cylinder dociskowy dwustronnego działania o średnicy wewnętrznej 25 mm.

2. Maksymalne ciśnienie robocze tego obrotowego cylindra pneumatycznego może osiągnąć 1,0 MPa.

3. Przy dużej prędkości maksymalna prędkość robocza może osiągnąć 200 mm na sekundę.

4. Wykonany z wysokiej jakości stopu aluminium, dzięki czemu jest trwalszy i trwalszy.

5. Kształt jest mały i można go obracać o 90 stopni, co jest wygodne, szybkie i pracochłonne.

. OBROTOWY SIŁOWNIK PNEUMATYCZNY KĄT 90 STOPNI

Specyfikacja: Typ artykułu: Obrotowy cylinder pneumatyczny

Kolor: jak pokazano zdjęcia

Materiał: stop aluminium

Średnica wewnętrzna: ok. 25 mm/0,98 cala

Zewnętrzna średnica tłoczyska: ok. 14mm/0,6 cala

Typ akcji: Złożony typ akcji

Medium robocze: Powietrze (przefiltrowane przez filtr powyżej 40μm)

Zakres ciśnienia roboczego: 0,15-1,0 mpa (22 ~ 145 psi)

Gwarantowana odporność na ciśnienie: 1,5 MPa (215 psi)

Temperatura pracy: -20-80 ℃

Zakres prędkości roboczej: 50-200 mm/s

Zakres tolerancji podróży: 1,0

Zakres tolerancji kąta obrotu: ±1,5°

Typ bufora: Brak

Średnica rury: M5x0,8

Instalacja i użytkowanie

1. Gdy cylinder zaciska przedmiot obrabiany, należy to wykonać w ramach suwu mocowania, a operacji mocowania nie można wykonać w ramach suwu obrotowego.

2. Płaszczyzna mocowania musi być prostopadła do osi cylindra. Po zamocowaniu przedmiotu obrabianego nie należy go przesuwać.

3. Przed orurowaniem butli należy usunąć zanieczyszczenia z rury, aby zapobiec przedostawaniu się zanieczyszczeń do butli.

4. Medium stosowane w cylindrze powinno zostać przed użyciem przefiltrowane przez element filtrujący o wielkości powyżej 40μm.

5. Gdy cylinder jest wymontowany i nie jest używany przez dłuższy czas, należy zwrócić uwagę na zabezpieczenie antykorozyjne powierzchni, założyć zaślepki przeciwpyłowe na otwory wlotowe i wylotowe oraz nałożyć olej antykorozyjny na końcówkę tłoczyska.

. OBROTOWY SIŁOWNIK PNEUMATYCZNY KĄT 90 STOPNI

Lista pakietów: 1 x obrotowy cylinder pneumatyczny
