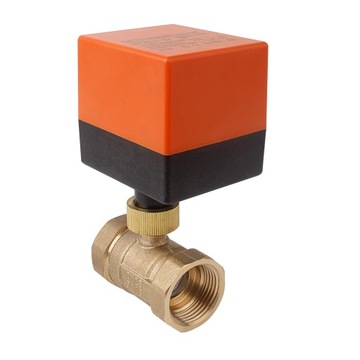

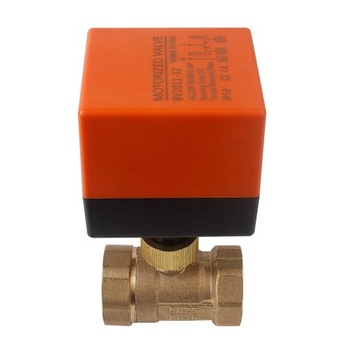

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ШАРОВОЙ КРАН DN25 1 дюйм, привод 230 В

Dwudrogowy elektryczny zawór kulkowy z siłownikiem do sterowania układami hydraulicznymi.

Elektryczny wyłącznik zaworu odcinający zawór kulowy mosiężny zawór odcinający 2-drożny, DN25 G1 cal, AC 230V, do zaworu strefowego zawór kulowy

Cechy:

• Zawór kulowy jest wyposażony w silnik elektryczny, obraca się i zatrzymuje w lewo lub w prawo w pozycji krańcowej.
• Po osiągnięciu pozycji krańcowej nie płynie prąd. Zawór jest otwarty lub zamknięty przez odpowiedni kabel fazowy, który napędza siłownik do odpowiedniej pozycji krańcowej.
• Zawory strefowe z siłownikiem stosuje się w połączeniu z elementami sterującymi „otwórz-zamknij” w ciepłej wodzie, wodzie pitnej, ogrzewaniu i instalacjach klimatyzacji.

Specyfikacje:

Wymiary: 112 x 64,5 x 50 mm (zawór z silnikiem sterującym).

Dwudrogowy zawór kulowy (2 Drogowy DN25 G1).

Do regulacji ciepła w systemach solarnych.

Materiał zaworu: mosiądz

Zakres temperatur: 2 ° - 60 ° C.

Medium: woda lub woda z 50% glikolem.

Czas otwarcia i zamknięcia: ok. 15 sekund.

Połączenie: gwint

Zasilanie: AC 230 V.

Napięcie robocze: 230 V ( /- 10%) 50/60 Hz.

Metoda sterowania: 2 Drogowy DN25 G1 cal

Zakres ciśnień: 6 bar.

Współczynnik KVS: 20 m³ / h.

Waga: 700g

Zawartość Paczki:

• 1 x zawór kulowy 2Drogowy DN25 G1 calowy.

Przyłącza elektrycznych zaworów kulowych：

Przewód dwukolorowy - Przewód zerowy

Przewód ogniowy - przewód brązowy - przewód zaworu odcinającego

Przewód ogniowy - przewód niebieski - przewód zaworu otwartego

jednoczesne podłączenie przewodów dwukolorowego i brązowego - zawór wyłączony.

jednoczesne podłączenie przewodów dwukolorowego i niebieskiego - zawór otwarty.

Ostrożnie：

Siłownik nie jest wodoodporny, nie należy wchodzić do wody!

Instalacja:

1. Zamontuj korpus zaworu na odpowiedniej linii, podłącz napęd i dokręć nakrętkę do napędu.
2. Kierunek przepływu wody musi odpowiadać kierunkowi strzałki na korpusie zaworu.
3. Dwa lub więcej zaworów elektrycznych nie może być włączanych równolegle. Jeśli wymagany jest obwód równoległy, musi być izolowany przez przekaźnik.
4. Napęd zamontować po zamontowaniu korpusu zaworu i wykonaniu próby ciśnieniowej rury.
5. Sterownika nie można owinąć materiałem izolacyjnym, gdyż wpłynie to na odprowadzanie ciepła.
6. Przeczytaj uważnie niniejszą instrukcję przed instalacją i odłącz części
