Полупроводниковый тиристорный регулятор напряжения

Funkcja:

1. Ustawienia wewnętrzne: 3-fazowy regulator półprzewodnikowy prądu przemiennego integruje wewnętrznie 3-fazową elektryczną detekcję fazy, obwód przesuwania fazy, obwód wyzwalający i 3 zestawy tyrystorów przeciwrównoległych, bez zewnętrznego transformatora synchronicznego.

2. Prosta kontrola sygnału: automatyczne sterowanie sygnałem 0-5 VDC, 0-10 VDC, 4-20 mA lub sterowanie ręczne zewnętrznym potencjometrem (10 K), które umożliwia płynną regulację 3-fazowego napięcia obciążenia od 0 V do pełnego napięcia sieci .

3. Potężne właściwości: Charakteryzuje się izolacją fotoelektryczną wejścia i wyjścia, obwodem regulacji napięcia z przesunięciem fazowym i integracją obwodu głównego, dużą mocą sterowania, wysokim napięciem izolacji itp.

4. Sterowanie automatyczne i ręczne: Zmiana napięcia na zacisku wejściowym może zostać wykorzystana do automatycznej kontroli mocy obciążenia na zacisku wyjściowym, a potencjometr może służyć do ręcznej regulacji mocy wyjściowej.

5. Szerokie zastosowania: Szeroko stosowane w przemysłowych piecach elektrycznych, piekarnikach elektrycznych, oświetleniu, regulacji napięcia po stronie pierwotnej transformatora i innym sprzęcie do regulacji temperatury, światła, napięcia i innych elementów sterujących.

Specyfikacja:

• Typ artykułu: Półprzewodnikowy regulator napięcia
• Zasilanie zewnętrzne: Nie ma potrzeby
• Sterowanie ręczne: potencjometr 10K
• Sterowanie analogowe: 4-20 mA, 0-5 V, 0-10 V
• Wyświetlacz LED: Tak
• Zakres napięcia obciążenia: 380VAC
• Spadek napięcia w stanie: Mniej niż 1,5 V
• Minimalny prąd przewodzenia: większy niż 50 mA
• Prąd upływu w stanie wyłączonym: mniej niż 10 mA
• Zakres częstotliwości: 45-65 Hz
• Czas włączenia: 10 ms
• Czas wyłączenia: 10 ms
• Średnie napięcie wytrzymywane: 2500VAC/minutę
• Temperatura środowiska pracy: -35 ℃ ~ 75 ℃
• Napięcie robocze grzejnika: AC220V

Lista pakietów:

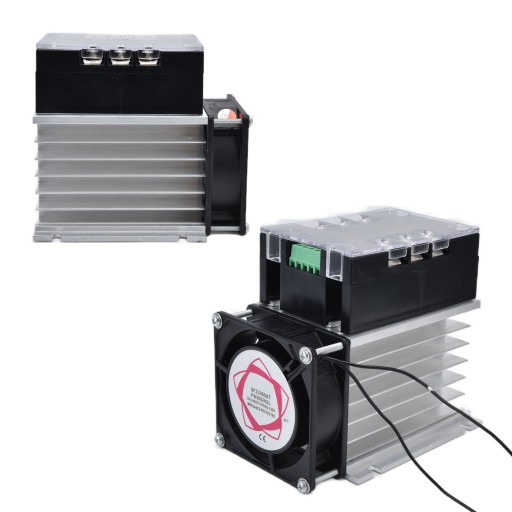

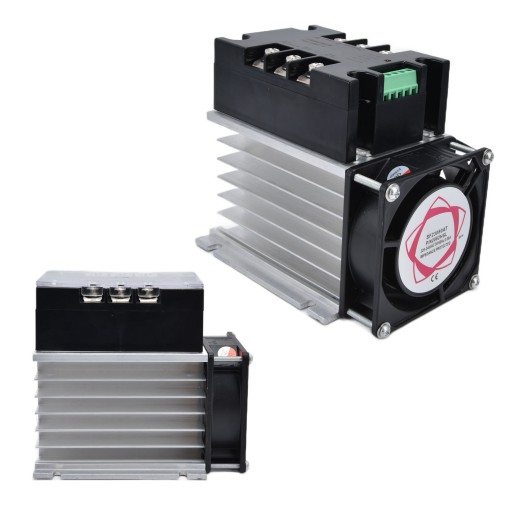

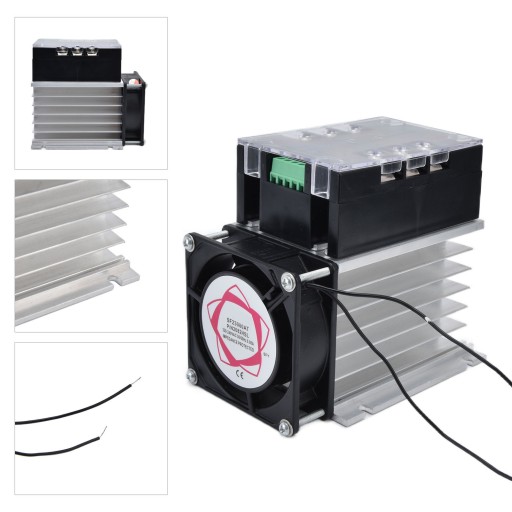

• 1 x regulator napięcia z radiatorem. 1 x osłona ochronna
