MIERNIK CZĘSTOTLIWOŚCI RADIOWYCH TESTER 100KHz-5.3GHz

Mini ręczny analizator widma 100 kHz do 5,3 GHz 4-calowy analizator widma Generator sygnału dla Tinysa 5 V USB

Cecha:

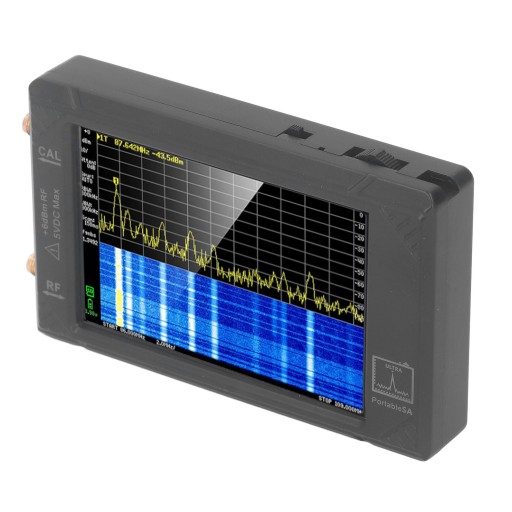

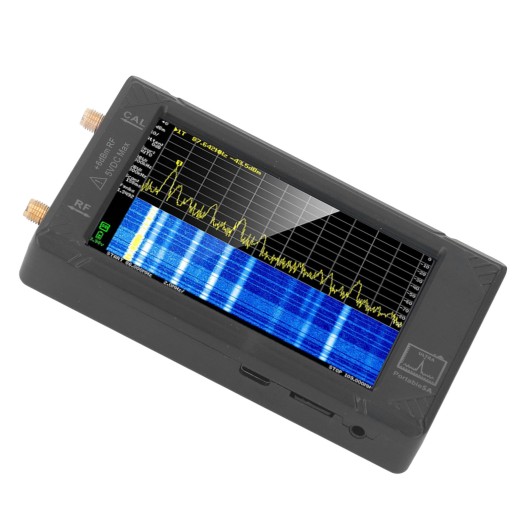

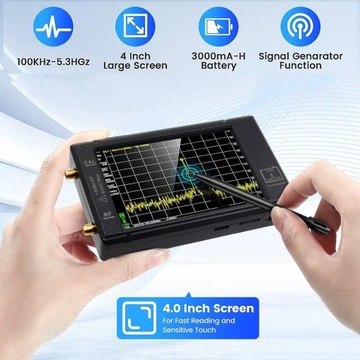

1. DUŻY WYŚWIETLACZ DOTYKOWY: Ten ręczny, miniaturowy analizator widma, wyposażony w 4,0-calowy ekran dotykowy o rozdzielczości 480 x 320, oferuje przyjazny dla użytkownika interfejs ułatwiający obsługę.

2. SZEROKI ZAKRES CZĘSTOTLIWOŚCI: Dzięki zakresowi częstotliwości pomiaru od 100 kHz do 5,3 GHz analizator widma pokrywa szerokie spektrum częstotliwości. Tryb analizy widma obejmuje zakres od 0,1 do 800 MHz, a tryb super sięga od 0,1 MHz do 6 GHz, zapewniając wszechstronne możliwości pomiarowe.

3. PODWÓJNA FUNKCJONALNOŚĆ JAKO GENERATORA SYGNAŁU: Gdy nie jest używany jako analizator widma, może działać jako generator sygnału. Oferuje sygnał wyjściowy o częstotliwości sinusoidalnej od 0,1 do 800 MHz oraz sygnał prostokątny lub dwutonowy do 4,4 GHz, zapewniając elastyczność w różnych zastosowaniach.

4. KONTROLA KOMPUTERA I TRANSFER DANYCH: Podłącz analizator do komputera PC przez USB, aby umożliwić analizę widma sterowaną komputerem lub generowanie sygnału. Aplikacja for Tinysa umożliwia bezpośredni transfer danych do komputera. Interfejs USB obsługuje protokół CDC i umożliwia wykonywanie różnych poleceń poprzez interfejs szeregowy.

5. DŁUGA ŻYWOTNOŚĆ BATERII: Wyposażony w wbudowany akumulator o pojemności 3000 mAh, analizator ten zapewnia długą żywotność baterii. Można go w pełni naładować w ciągu 3 godzin, co eliminuje potrzebę częstego ładowania.

Specyfikacja:

Typ artykułu: Generator sygnału analizatora widma

Materiał: stal stopowa

Bateria: bateria polimerowa x 1

Pojemność baterii: 3000 mAh (dostarczana z wbudowaną baterią)

Przechowywanie: karta pamięci 32G (w zestawie)

Napięcie: 5 V USB (maksymalnie 1,3)

Rozmiar ekranu: 4 cale

Maksymalna niska częstotliwość wejściowa: 800 MHz, 6 GHz w trybie super

Wysoki zakres wejściowy: niedostępny

Filtr rozdzielczości jest podzielony na 1,3 i 10 kroków: od 200 Hz do 850 kHz

Maksymalna niska częstotliwość wyjściowa: fala sinusoidalna do 800 MHz, fala prostokątna do 4,4 GHz

Niski poziom wyjściowy: -104dBm do -16dBm

Wysoki zakres częstotliwości wyjściowej: niedostępny

Wysoki poziom wyjściowy: niedostępny

Tryb Ultra: skalibrowany do poziomu 6 GHz

Wewnętrzne wzmocnienie LNA: 20 dB do 4 GHz

Wewnętrzny tłumik krokowy: 0-31dN

Punkty wyświetlane na skan: maksymalnie 450

Czas skanowania od 0 do 350 MHz: 165 ms

Minimalny czas trwania 0: 17 ms

Niskie wejście DANL przy 100 MHz: -153 dBM / Hz (LNA wyłączone) / -169 DBM / Hz

Wysokie wejście DANL 880 MHz: niedostępne

DANL spada w trybie Super: 10 dB powyżej -2,5 GHz, 25 dB powyżej 5,3 GHz

Szum fazowy przy przesunięciu 10 kHz: -92 DBC/Hz

Szum fazowy przy przesunięciu 100 kHz: -108 dBc/Hz

Poziom kompresji niskiego sygnału wejściowego 1 dB: +0,5 dBm (wzmacniacz niskoszumowy wyłączony), 26,5 dBm (wzmacniacz wysokoszumowy włączony) IIP3 bez LNA

IIP3 bez LNA: +18dBm (w odstępie co najmniej 2 MHz) /0dBm (w odstępie 500 Hz) IIP3 z LNA

IIP3 z LNA: -8 dBm (co najmniej 2 MHz od siebie)

Gniazdo karty pamięci: Karta pamięci

Wyjście dźwięku: wtyczka słuchawkowa 3,5 mm

Aktywacja trybu aktualizacji oprogramowania sprzętowego: Naciśnij przycisk dotykowy przed uruchomieniem

Głębokość modulacji AM: 10% i 100 procent

Przesunięcie FM: 1 kHz do 300 kHz

Częstotliwość modulacji: 50 Hz do 5 kHz (AM) lub 1 kHz (FM)

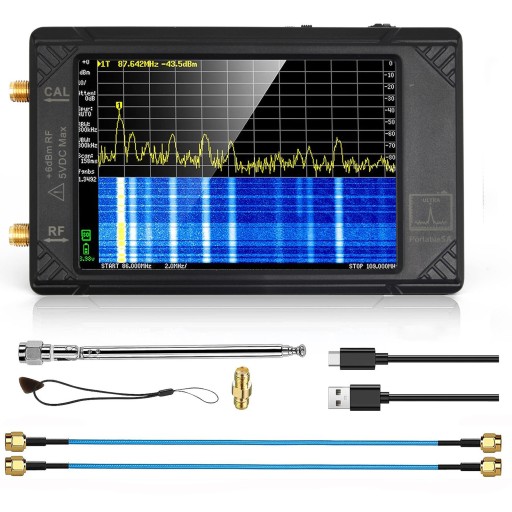

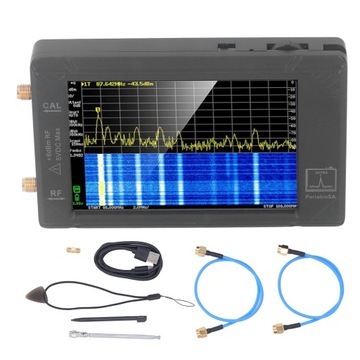

Lista pakietów:

1 x analizator widma

1 x kabel do transmisji danych USB typu C

Kabel połączeniowy RF 2 x 30 cm RG405 SMAJB2 SMAJB2

1 x złącze lufowe SMA SMA

1 x antena ze złączem SMA

1 x panel dotykowy z wiszącą liną

1 x długopis
