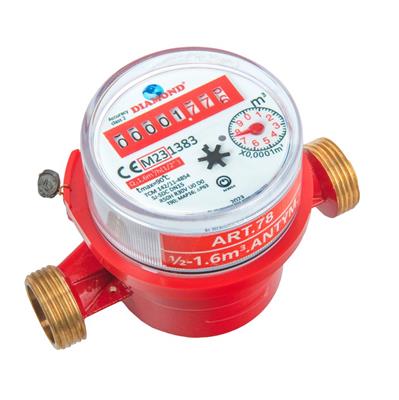

АНТИМАГНИТНЫЙ ВОДОМЕР АЛМАЗ 1/2"1/6м3/ч.

ZESTAW WODOMIERZ LICZNIK WODY CIEPŁEJ 1/2" 1/6m3/h. + KONSOLA WODOMIERZA 1/2 CALA DN15

Wodomierz jest przeznaczony do pomiaru objętości wody zimnej przepływającej w poziomych (H) lub pionowych (V) przewodach instalacji o ciśnieniu do 16 bar.

Jest to mieszkaniowy wodomierz z całkowicie suchobieżnym liczydłem. Jedyną częścią pracującą w wodzie jest wirnik. Obroty wirnika, zasilanego jednym zwartym strumieniem wody, przekazywane są na moduł liczydła za pośrednictwem czołowego sprzęgła magnetycznego. Hermetyzowane w osobnym module liczydło sumuje objętość mierzonej wody i wskazuje wynik w postaci cyfrowej wygodnej do odczytu dla inkasenta. Liczydło umożliwia odczyt podwielokrotności m3 oraz wyposażone jest we wskaźnik ruchu umożliwiający automatyczną regulację i legalizację. Posiada regulację zewnętrzną, a dostęp do organu pomiarowego przed ingerencją osób niepowołanych zabezpieczono plombą.

Wodomierz wykonano z materiałów o najwyższej jakości, odpornych na korozję i kondensację osadów, gwarantujących funkcjonalność wodomierza w zakresie temperatur od 0,1° do 90°C.

Elementy łożyskowania wykonano z gatunkowej stali odpornej na ścieranie oraz kamieni syntetycznych, pozostałe części z mosiądzu i nowoczesnych konstrukcyjnych tworzyw sztucznych.

Wodomierz posiada dopuszczenie do kontaktu z wodą pitną potwierdzone atestem PZH.

Rok produkcji 2023 - Legalizacja ważna do 2028 roku

Dane techniczne

• maksymalna temperatura robocza: 90C
• maksymalne ciśnienie robocze: 16 bar
• zakres pomiarowy: [R] H 80 / V 40
• długość wodomierza: 110 mm
• rozmiar: standard wodomierza 1/2" o gwincie przyłączy 3/4''
• maksymalna wydajność: Q3=1/6m3/h.

Zalety

• Odporność na silne zewnętrzne pole magnetyczne
• Wiarygodność wskazań - spełnienie najnowszych wymagań metrologicznych MID
• Łatwość odczytu wskazań liczydła
• Liczydło hermetyczne (o podwyższonej szczelności) odporne na zaparowanie
• Blokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360°
• Zabezpieczenie przed mechaniczną ingerencją zewnętrzną
• Zabezpieczenie ograniczające skutki zamarzania wody
• Króciec wyjściowy korpusu wodomierza przystosowany jest do opcjonalnego zamontowania zaworka zwrotnego
• Dwustronnie łożyskowany wirnik

Konsola jest wsparciem pracy takich elementów jak wodomierz, zapewniając mu ochronę przed naprężeniami oraz drganiami instalacji. Możliwy jest pionowy jak i poziomy montaż konsoli.

W skład zestawu wchodzi:

• wspornik stalowy malowany proszkowo
• pół śrubunki mosiężne kompensacyjne do montażu wodomierza
• zestaw montażowy (2x uszczelki, 2x stalowe wkręty, 2x stalowe podkładki, 2x kołki)

Gwint na przyłączach konsoli ma

średnicę 3/4".
