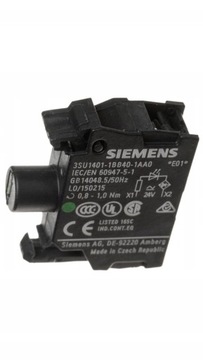

3SU1401-1BB40-1AA0 Светодиодный блок 24В AC/DC, зеленый диод, монтаж на переднюю панель

3SU1401-1BB40-1AA0 blok LED 24V AC/DC dioda zielona, mont.płyta czołowa Sie 3SU1401-1BB40-1AA0

Moduł LED ze zintegrowaną diodą LED AC/DC 24V, zielony, przyłącze śrubowe, do montażu do płyty czołowej

Nazwa markowa produktu SIRIUS ACT oznaczenie produktu Moduł LED oznaczenie typu produktu 3SU1 Ogólne dane techniczne element składowy produktu ● dioda Tak ● transformator lamp Nigdy ● element świecący Tak ● rezystor wstępny Nigdy napięcie izolacji ● wartość znamionowa 320 V stopień zanieczyszczenia 3 rodzaj napięcia ● napięcia roboczego AC/DC ● do załączania AC/DC wytrzymałość na napięcie udarowe wartość znamionowa 4 kV pobierany prąd ● maksymalny 20 mA ● stopień ochrony IP obudowy IP40 ● stopień ochrony IP zacisku przyłączeniowego IP20 odporność na wstrząsy ● zgodnie z IEC 60068-2-27 Półfala sinusoidalna 50g / 11 ms ● do aplikacji kolejowych zg. z DIN EN 61373 Kategoria 1, Klasa B wytrzymałość zmęczeniowa ● zgodnie z IEC 60068-2-6 10 ... 500 Hz: 5g ● do aplikacji kolejowych zg. z DIN EN 61373 Kategoria 1, klasa B czas pracy typowy 100 000 h oznaczenie środków roboczych zgodnie z IEC 81346-2:2009 P oznaczenie środków roboczych zgodnie z DIN EN 61246-2 P napięcie robocze 1 ● przy AC — przy 50 Hz wartość znamionowa 24 V — przy 60 hz wartość znamionowa 24 V ● przy DC wartość znamionowa 24 V Względne odchylenia dodatnie napięcia roboczego 20 % Względne odchylenia ujemne napięcia roboczego 20 % Obwód sterowniczy/ Sterowanie prąd udarowy włączania maksymalny 2 A Przyłącza/ Zaciski wykonanie przyłącza elektrycznego Przyłącze śrubowe rodzaj przekrojów poprzecznych możliwych do podłączenia przewodów ● jednożyłowy z tulejką kablową 2x (0,5 ... 0,75 mm²) ● jednożyłowy bez tulejki kablowej 2x (1,0 ... 1,5 mm²) ● typu linka z tulejką kablową 2x (0,5 ... 1,5 mm²) ● typu linka bez tulejki kablowej 2x (1,0 ... 1,5 mm²) ● przy przewodach AWG 2x (18 ... 14) moment dokręcenia ● przy zacisku śrubowym 0,8 ... 0,9 N·m Lampa rodzaj elementu świecącego LED kolor elementu świecącego Zielony Natężenie oświetlenia 900 ... 1 400 mcd ● świadectwo kwalifikacyjne ATEX Nigdy ● Świadectwo kwalifikacyjne IECEx Nigdy Warunki środowiska temperatura otoczenia ● podczas pracy -25 ... +70 °C ● podczas magazynowania -40 ... +80 °C Kategoria środowiskowa podczas pracy zg. z IEC 60721 3M6, 3S2, 3B2, 3K6 (w przypadku względnej wilgotności powietrza w zakresie 10 ... 95%, kondensacja podczas pracy niedozwolona) Instalacja/ Mocowanie/ Wymiary rodzaj montażu ● modułów i akcesoriów montaż do płyty czołowej wysokość 33,2 mm szerokość 9,8 mm głębokość 29,4 mm
