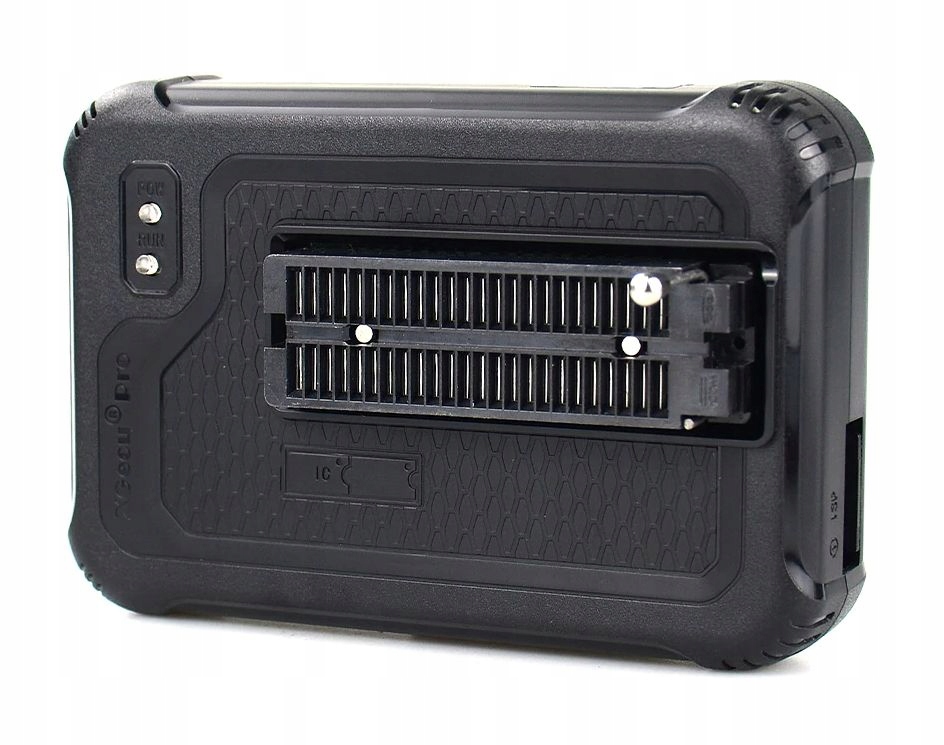

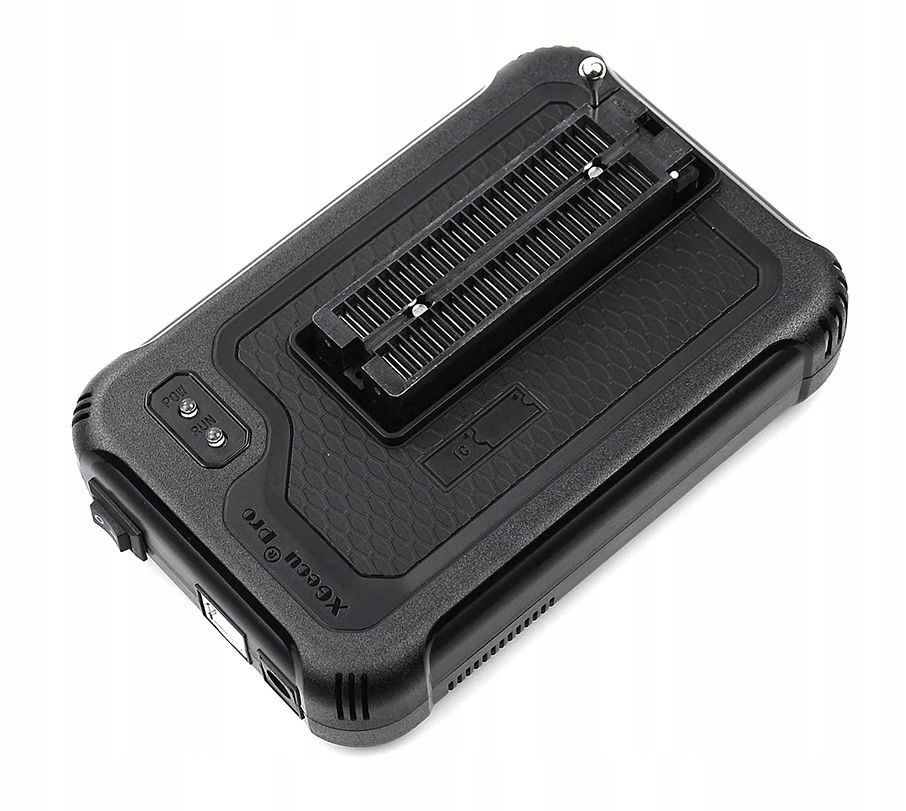

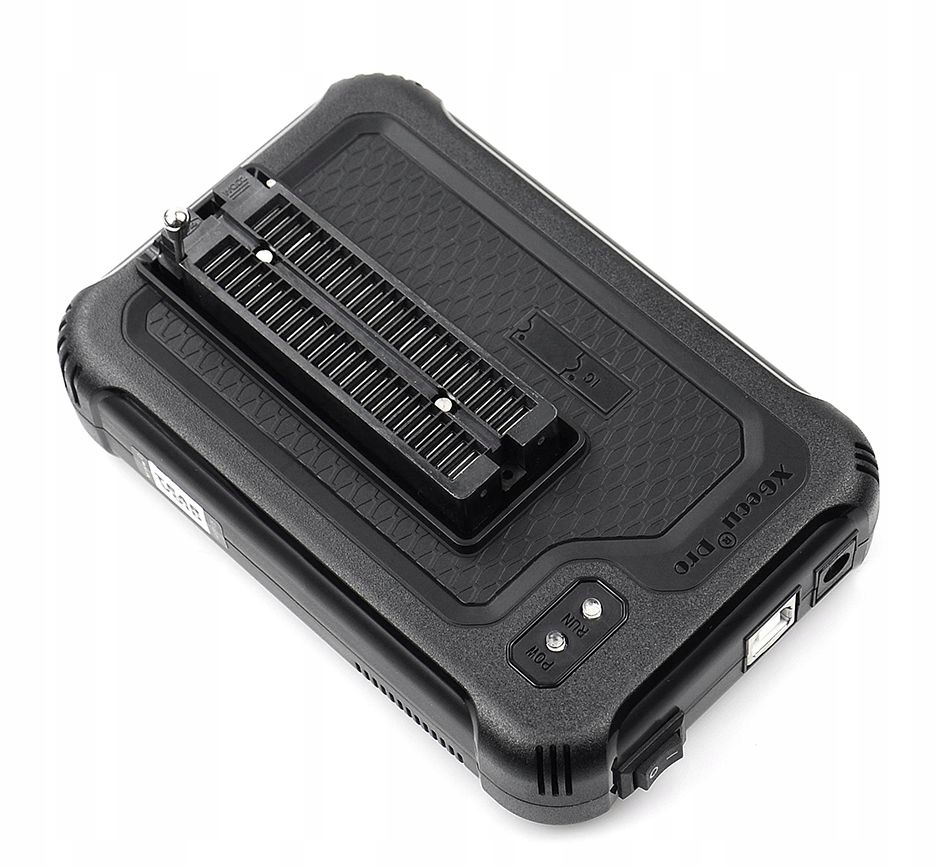

Uniwersalny Programator USB XGecu T56

XGecu T56 - To uniwersalny, super szybki mikroprocesorowy programator mikrokontrolerów, pamięci EPROM, EEPROM i Flash (zarówno typu NOR jak i NAND) oraz matryc logicznych PAL/GAL. Dodatkowo programator pozwala na testowanie pamięci SRAM i układów logicznych TTL/CMOS.

Jest to najmocniejszy produkt z rodziny XGecu. Szybsza i bardziej rozbudowana wersja popularnego i bardzo udanego modelu XGecu TL866II Plus i najnowszej nieco okrojonej i tańszej wersji - modelu XGecu  T48.

Model T56 zyskał nową solidniejszą obudowę i co najważniejsze 48-pin profesjonalną podstawkę ZIF (zamiast 40-pin jak w poprzednich modelach).

Wyeliminowało to konieczność stosowania dodatkowego adaptera pośredniego dla układów posiadających ponad 40-pin i umożliwiło stosowanie adapterów uniwersalnych do pełnych 48 wyprowadzeń (np. TSOP48-PDIP48, SOP44-PDIP44, PLCC44-PDIP44, TQFP44-PDIP44, TQFP48-PDIP48, i in).

Dodatkowe w pełni sterowane złącze 8-pin umożliwia  bezpośrednią obsługę układów 56-pin.

Dostępne są adaptery TSOP56, SSOP56, BGA48, BGA63, BGA64, BGA153/169, VGA/HDMI. Architektura adapterów jest otwarta i upubliczniona przez producenta.

Wszystkie 56-pin posiadają detekcję wyprowadzeń (programator pokazuje które piny układu nie stykają poprawnie)

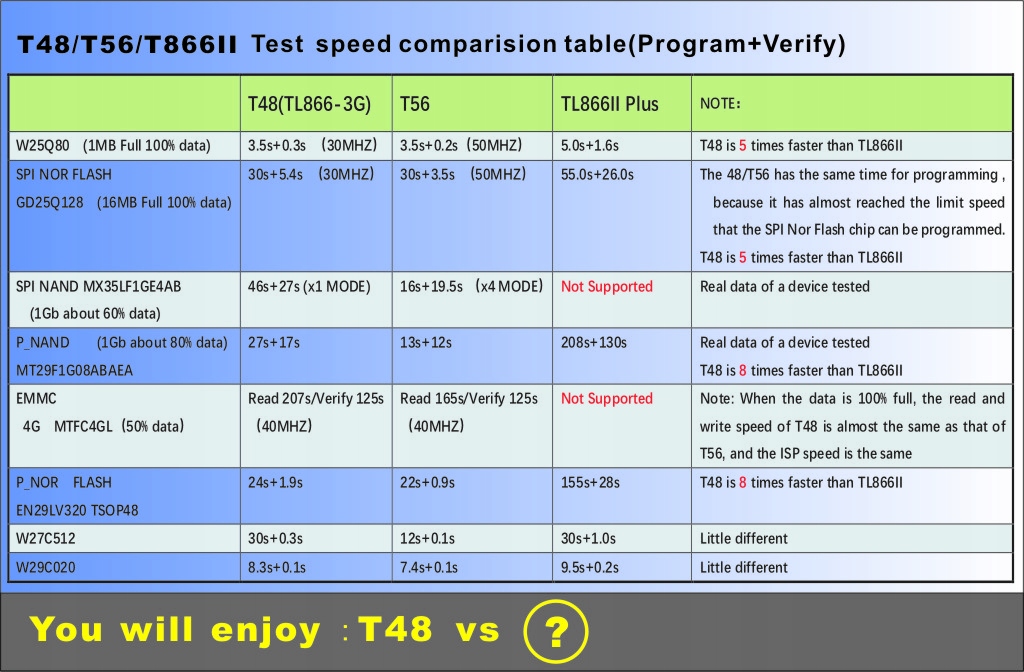

W modelu T56 zwiększono również szybkość odczytu i programowania.

Najważniejsze cechy:

- napędzany przez 32-bit MCU 200MHz + Xilinx SP6 FPGA

- komunikacja z komputerem przez  USB2.0 HS 480MHz

- wyposażony w profesjonalną podstawkę ZIF 48-pin + dodatkowe złącze 8-pin

- wszystkie 56-pin mają pełne sterownie (wszystkie wyprowadzenia mogą pracować stabilnie nawet przy częstotliwości 50MHz)

- stabilny 8-pin'owy interface do programowania w układzie ( in-circuit programming interface) z możliwością użycia taśm przekraczających 30cm ze stabilną komunikacją na poziomie 25MHz (serie 25  / EMMC programowane w układzie można obsługiwać z maksymalnym zegarem o częstotliwości 40-50MHz)

- 64 poziomowa regulacja napięcia Vcc  w przedziale 1.2-6.5V

- 64 poziomowa regulacja napięcia Vpp  w przedziale 6.5-25V

- płynna regulacja  poziomów I/O  w przedziale 1.2V-3.6V

- płynna regulacja zabezpieczenia nadprądowego  Vcc w przedziale 120-320mA

- pobór prądu <500mA przy napięciu 5V z portu USB - przy jednym programatorze żaden układ nie wymaga stosowania zewnętrznego zasilania)

- dodatkowe (zabezpieczone) złącze zasilania 5V-5.5V 500mA służy do masowego (kilka programatorów) programowania.

- prędkość zapisu układów EMMC na poziomie : 12MB/s-25MB/s, odczyt: 14MB/s-45MB/s

- funkcja auto-testowania każdego sygnału Vpp/Vcc /GND/IO

Programator obsługiwany jest przez tą samą, sprawdzoną aplikację co model TL866II Plus i T48 (od wersji v.10.0 w górę) przy czym  wspiera znacznie większą liczbę układów (dla V10.13 programu liczba obsługiwanych układów przez model TL866 II Plus to 16 216 a przez programator T56 aż 23 141).

Oprogramowanie programatora XgPRO pracuje pod kontrolą systemów Windows (Win 2000 / Win XP / Win 2003 / Win2008 / Win Vista / Win7 / Win8 / Win10 32bit i 64 bit ) i obsługuje również język polski.

posiada intuicyjny interface użytkownika i umożliwia automatyczną konfigurację napięcia zasilania - zatem nie trzeba niczego ustawiać ręcznie, przy czym istnieje możliwość ręcznego podniesienia/obniżenia napięć Vcc i Vpp dla pamięci EPROM

Programator łączy się z komputerem PC poprzez port USB załączonym przewodem USB A/B. i nie wymaga do pracy dodatkowego zasilacza.

W zestawie znajduje się:

- Programator USB XGecu T56

- Przewód USB A/B do podłączenia z komputerem/zasilaczem USB

- Przewód 6-pin ICSP
