Трелевочный разделитель прицепа на 8 секций с джойстиками и управлением СКАНРЕКО

Rozdzielacz proporcjonalny 8 sekcji zestaw z 2 joystickami + sterowanie radiowe SCANRECO-FABER do wózka zrywkowego

Zestaw proporcjonalny do wózka zrywkowego/przyczepy leśnej składa się z rozdzielacza proporcjonalnego ośmiosekcyjnego, dwóch joysticków elektrycznych trzyosiowych oraz wiązki elektrycznej montażowej. Rozdzielacz może być zasilany zarówno z pompy o stałym wydatku jak i pompy o zmiennej wydajności z linią wykrywania obciążenia LS.

Jest to kompletny zestaw, który przy montażu wymaga jedynie podłączenia zasilania do wiązki elektrycznej (+, - 12VDC) oraz przykręcenia przewodów hydraulicznych.

OFEROWANY ZESTAW ZAWIERA:

• rozdzielacz proporcjonalny 8 sekcyjny z cewkami 12VDC
• sterowanie radiowe proporcjonalne 8 kanałowe SCANRECO G2B (odbiornik + nadajnik) z ładowarką i pasem nośnym,

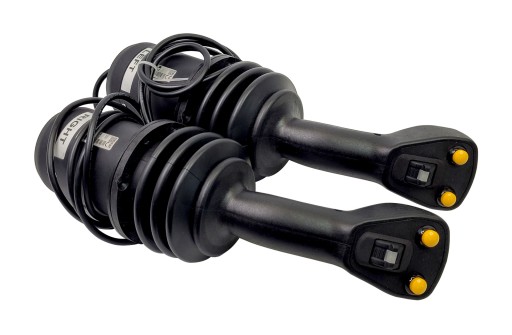

• 2x Joystick PWM SCANRECO-FABER

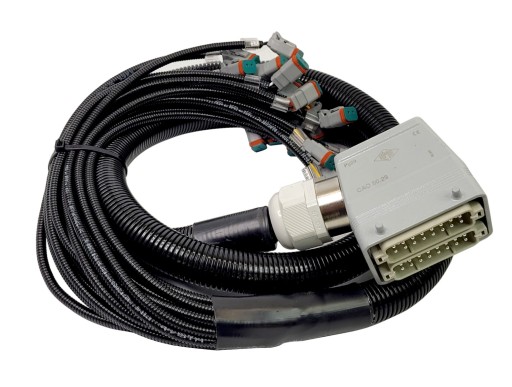

• kompletne okablowanie: wiązkę elektryczną z wtyczkami między odbiornikiem, a rozdzielaczem; wiązkę zasilającą
• doradztwo przy samodzielnym montażu zestawu: na co dzień nie tylko sprzedajemy, ale serwisujemy i montujemy podobne zestawy, dlatego przy zakupie służymy fachową poradą

Technika proporcjonalna oferuje nam:

• elastyczne charakterystyki robocze i łatwe dopasowanie parametrów do każdego układu,
• precyzyjne sterowanie
• stałe  parametry niezależnie od obciążenia maszyny i warunków pracy (kompensatory na każdej sekcji).

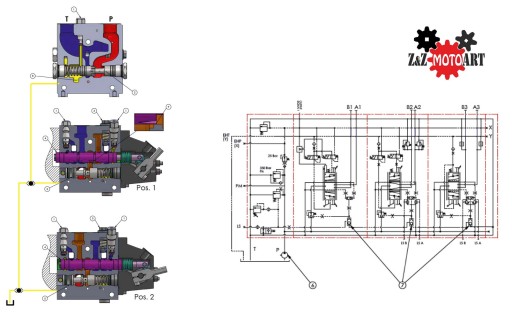

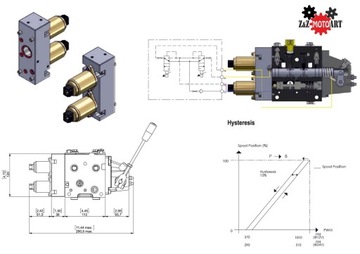

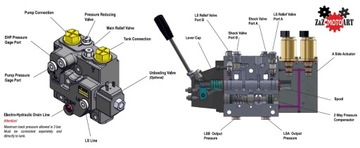

PARAMETRY ROZDZIELACZA:

• przepływ max: 120l/min
• ciśnienie max: 350 bar
• ciśnienie min: 10 bar
• temperatura oleju zalecana: -30 do 50 stC
• ilość sekcji: 8
• porty przyłączeniowe: 1/2", 3/4" (T2)
• napięcie zasilania: 12VDC
• prąd PWM: 0,1-1,6A
• wymagana filtracja: 6-10 mikro

SPECYFIKACJA STEROWANIA RADIOWEGO SCANRECO:

STEROWANIE RADIOWE 8 KANAŁOWE SCANRECO z sygnałem wyjściowym PWM. Produkcja: Włochy

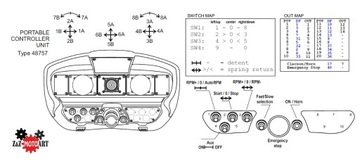

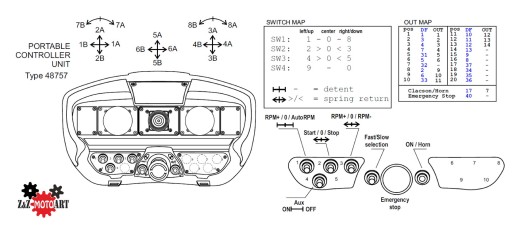

• Nadajnik (PILOT) Maxi PCU:

  2x manipulator krzyżowy 3 osiowy proporcjonalny

  1x manipulator krzyżowy 2 osiowy proporcjonalny

  5x przełącznik on/off

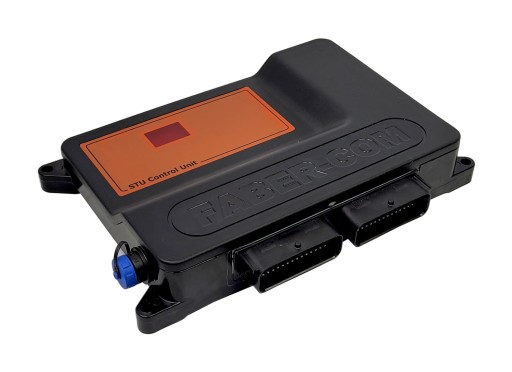

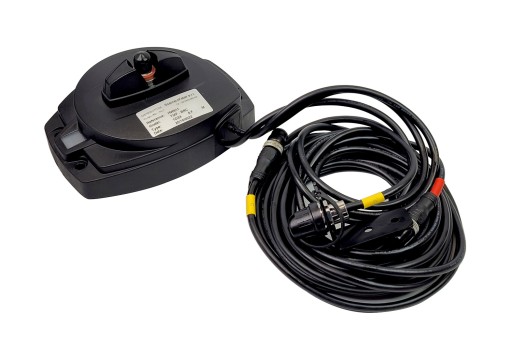

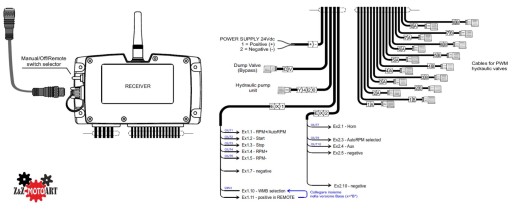

• Odbiornik RC400 G2B:

  8 proporcjonalnych wyjść

  14 wyjść cyfrowych (w tym zawór zrzutowy)

  Funkcja stop zgodnie z EN ISO 13849-1 kat. 3, PL e

  Pasma częstotliwości: 433-434

  Sterowanie kablowe: standardowa długość 10 metrów

  Napięcie zasilania: 12/24 VDC

  Kategoria ochrony: IP 65

  Wymiary (szer. X wys. X gł.): 233 x 205 x 77 mm (wysokość z anteną)

  Waga: 1,2 kg

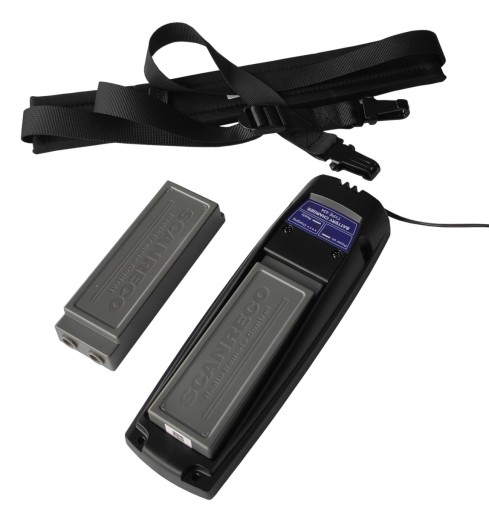

  Ładowarka typ 434, wejście: 10-35 VDC

  Akumulatory: 2 szt, 7,2 V, 2000 mAh, Ni-Mh

  pas nośny

  Instrukcja obsługi

  Schemat połączeń

  Antena zewnętrzna

  Kabel szeregowy (10 metrów)

  wiązka elektryczna z wtykami DEUTSCH DT-06

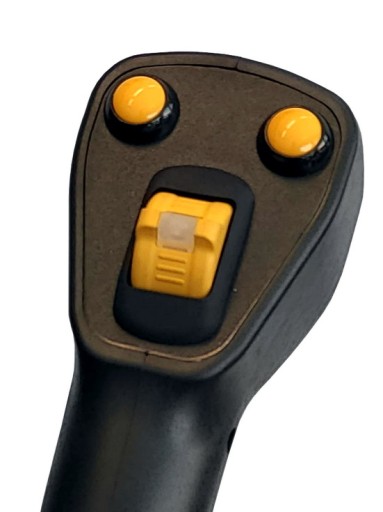

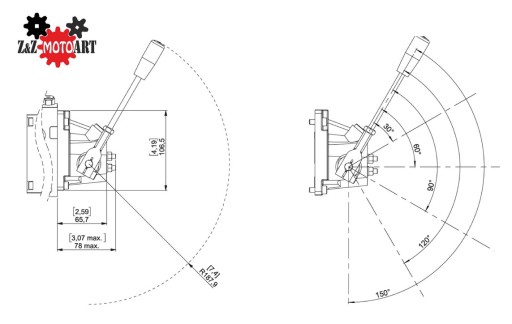

PARAMETRY JOYSTICKA SCANRECO-FABER:

• 3 sekcje proporcjonalne, bezpośrednie sterowanie (6 wyjść PWM, maks. 2,5A);
• 1 sekcja on/off (2 wyjścia 0-1)
• regulowany prąd minimalny / maksymalny dla każdego kierunku; 0,1-2,5A (ustawiony 0,25A)
• regulowany timer narastania / opadania do 25 sekund (krok 0,1s);
• częstotliwość pokładowa PWM 200 Hz;
• kształt krzywej wyjściowej: liniowy lub paraboliczny (do wyboru);
• napięcie zasilania: 12V DC
• prąd PWM minimalny: 0,1 - 2,5A (ustawiony 0,25A)
• prąd PWM maksymalny: 0,1 - 2,5A (ustawiony 0,9A)
• IP65
• waga: 1,15kg
• siła potrzebna do pełnego wychylenia: 14N
