CP2102 USB 2.0 TTL UART 5-контактный преобразователь

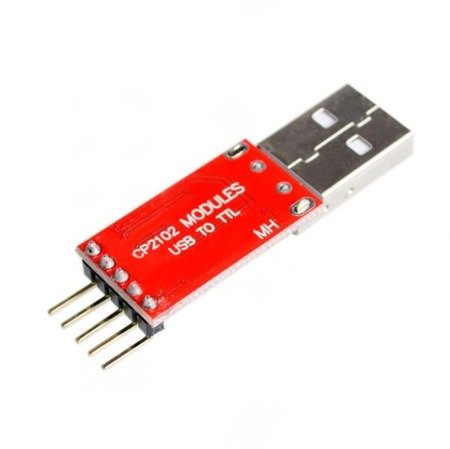

Moduł konwertera szeregowego CP2102 USB 2.0 na TTL UART 5 Pin

CP2102 to jednoukładowy układ scalony konwertujący USB na UART. Nie wymaga komponentów zewnętrznych i jest układem przygotowanym od razu do pracy.

Specyfikacja:

• Stabilny i niezawodny chipset CP2102.
• Specyfikacja USB 2.0 zgodna z pełną prędkością 12 Mb/s.
• Standardowe złącze męskie USB typu A i 5-pinowe złącze TTL
• 5 pinów 3.3V, TXD, RXD, GND oraz 5V.
• Szybkość transmisji: 300 bps do 1,5 Mb/s
• Zakres temperatury: -40 do +85.
• Rozmiar: 42mm X 15mm.
• Waga: 4g

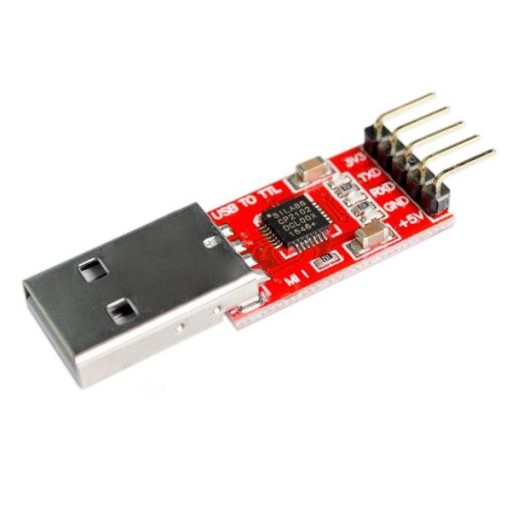

Wyprowadzenia:

• TX = Połącz z pinem transmisyjnym (TXD) mikrokontrolera.Ten pin jest pinem RX CP2102 na płytce.
• RX = Połącz ze stykiem odbioru (RXD) mikrokontrolera. Ten pin to pin TX CP2102 na płytce.
• GND = Powinno być wspólne z masą mikrokontrolera.
• 3V3 = Opcjonalne wyjście do zasilania obwodu zewnętrznego do 50mA.
• 5V = Opcjonalne wyjście do zasilania obwodu zewnętrznego do 100mA

Paczka zawiera:

• 1 x moduł konwertera szeregowego CP2102 USB na TTL UART;
• Zestaw przewodów 5 żyłowych
