ATMEGA328P VQFN с адаптером

Mikrokontroler ATMEGA328P z adapterem.Taki sam układ został wykorzystany w oryginalnej płytce Arduino UNO Rev3 SMD.

Specyfikacja:

• Zasilanie: 2,7 V - 5,5 V
• Taktowanie: do 20 MHz
• Pamięć SRAM: 2 KB
• Pamięć Flash: 32 KB
• Pamięć EEPROM: 1KB
• 23 linie wyjścia/wejścia
• 6 kanałów PWM
• 6 10-bitowych kanałów ADC
• 2 przerwania zewnętrzne
• Sprzętowe interfejsy komunikacyjne: USART, SPI, TWI (I2C)
• Zakres temperatur: -40°C - 85°C
• Obudowa: VQFN32 raster 0,5 mm

Uwaga! Ze względu na miniaturową obudowę VQFN32 o rastrze 0,5 mm układ jest przeznaczony dla doświadczonych użytkowników.

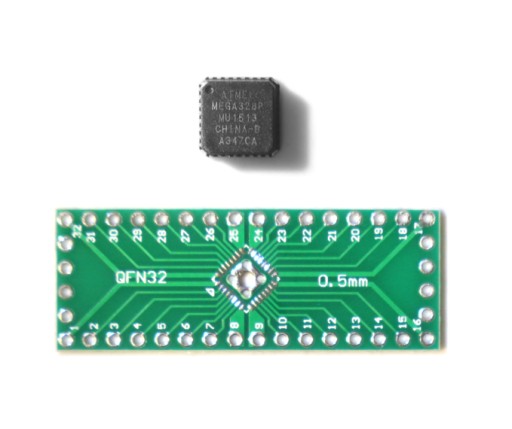

Na zdjęciu wspólnym nie są zachowane proporcje. Zdjęcie adaptera ma charakter poglądowy i może nieznacznie odbiegać od rzeczywistego wyglądu.

Możliwość programowania w środowisku Arduino IDE

Uwaga dotycząca oznaczeń uzupełniających umieszczanych na obudowach układów firmy Atmel:

• Litery znajdujące się za myślnikiem, spacją, ew. za maksymalnym taktowaniem układu lub w nowej linii mają charakter opcjonalny i mogą być pominięte:
• pierwsza litera oznacza rodzaj obudowy np P (najczęściej pomijana) - obudowa THT/DIP, A - obudowa SMD itp
• druga litera oznacza zakres temperaturowy np U to -40°C - 85°C
• trzecia litera to rodzaj opakowania zbiorczego np tacka, rurka czy szpulka (najczęściej pomijana)
