Литий-ионное зарядное устройство TP4056 + защита USB типа C

Ładowarka Li-Pol TP4056 pojedyncza cela 1S 3,7 V + Zabezpieczenie

Złącze USB Typu C

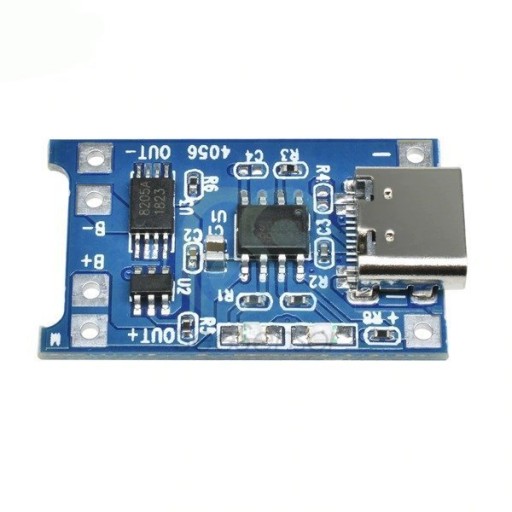

Prosta ładowarka 1-celowych akumulatorów litowo-polimerowych o napięciu nominalnym 3,7 V.

Maksymalny prąd ładowania wynosi 1000 mA. Układ zasilany jest poprzez złącze USB typu C lub za pomocą przewodów podłączonych do wejść IN+ oraz IN-.

Akumulator Li-Pol należy podłączyć do wyprowadzeń oznaczonych symbolem BAT+ i BAT-.

Moduł ma wbudowany układ zabezpieczający przed nadmiernym naładowaniem lub rozładowaniem poniżej granicznej wartości dla ogniwa litowego.

Może być stosowany do ładowania ogniw litowych, które nie mają wbudowanego układu PCM.

Specyfikacja

• Układ: TP4056
• Napięcie zasilania: (USB typu C lub złącza IN) od 4,5 V do 5,5 V
• Napięcie ładowania: 4,2 V
• Maksymalny prąd ładowania: 1 A
• Gniazdo: USB typu C
• Dwie diody sygnalizacyjne: Czerwona: ładowanie Niebieska: pełne naładowanie
• Wymiary modułu 25 x 18 mm
