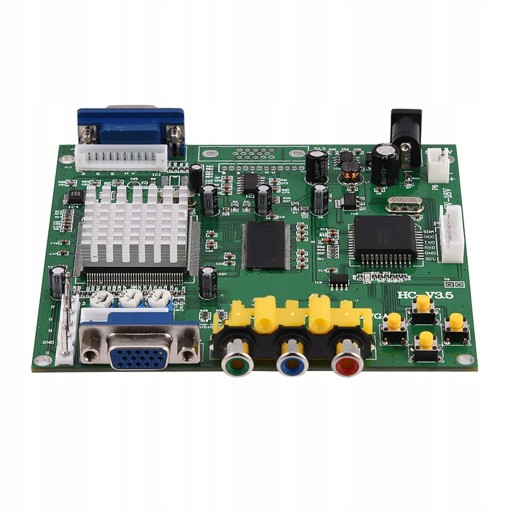

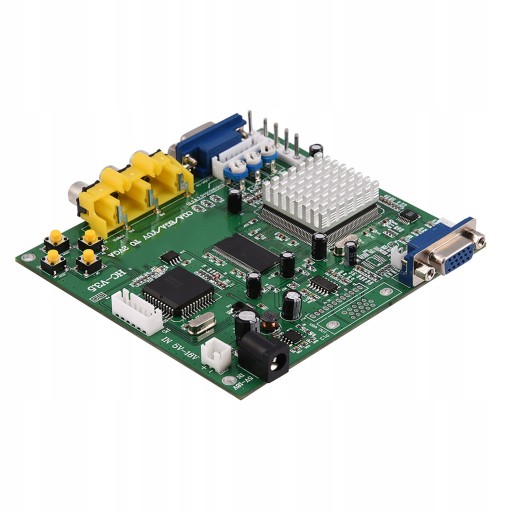

Конвертер Ega в VGB, адаптер yuv VGA

Funkcje:

Konwertuj sygnał wejściowy CGA / EGA / VGA / YUV Component na sygnał wideo VGA.

Obsługuje wejście sygnału komponentowego CGA / EGA / VGA / YUV.

Obsługuje wyjście VGA (640 x 480, 800 x 600, 1024 x 768, 1360 x 768).

Automatyczne skanowanie sygnału CGA / EGA / VGA (15 KHz, 24 KHz, 31 KHz).

Automatyczne skanowanie sygnału komponentowego YUV (480i, 576i, 720i, 1080i, 480 p, 576 p, 720 p, 1080 p).

Wyświetlacz ekranowy (angielski i chiński).

Obsługuje sterowanie powiększeniem obrazu z kontrolą położenia obrazu.

Prawdziwie cyfrowy 24-bitowy przetwornik analogowo-cyfrowy zapewniający prawdziwą konwersję 16,7 miliona kolorów.

Obsługuje wszystkie typy monitorów VGA (CRT, LCD, PDP, projektor itp.).

Specyfikacje:

Moc wejściowa: DC 5 V ± 0,5 V (2 A) P7 lub P9

Sygnał wejściowy:

CGA / EGA: 14,5 kHz ~ 16,5 kHz / 23,5 ~ 25,5 kHz / 30,5 ~ 32,5 kHz (automatyczne skanowanie) P3 lub P11 lub P10

RGBHV: 30,5 ~ 32,5 kHz (automatyczne skanowanie) P10 lub P11

VGA: 30,5 ~ 32,5 kHz (automatyczne skanowanie) P10 lub P11

Ypbpr: 480 p, 576 p, 720 p, 1080 p (automatyczne skanowanie) P2

Ycbcr: 480i, 576i, 720i, 1080i (automatyczne skanowanie) P2

Sygnał wyjściowy:

VGA: 640 * 480, 800 * 600, 1024 * 768, 1360 * 768 P4 i P13

Kontrola użytkowników:

Przełącznik wejścia, powiększenie obrazu, powiększenie wejścia, pozycja obrazu, rozdzielczość wyjściowa, regulacja wzmocnienia R / G / B. KLAWISZ MENU R / G / B VR

Zielony kolor

Rozmiar: ok. 11,5 x 10,5 x 1,6 cm / 4,53 x 4,53 x 0,63 cala

Zielony kolor

Materiał: ABS

Waga opakowania: około 112g

Sterowanie menu:

„MENU” otwórz menu OSD i wejdź.

„W GÓRĘ” i wzrost.

'DOWN / AUTO' w dół i zmniejsz.

Naciśnij ten klawisz: automatyczne skanowanie sygnału CGA / EGA

Naciśnij ten klawisz przez 5 sekund i zwolnij: zresetuj system (ta operacja jest nieprawidłowa po otwarciu menu OSD)

Sygnał wejściowy przełącznika „SW” Ypbpr / RGBS / RGBHV (ta operacja jest nieprawidłowa po otwarciu menu OSD).

„Clamp sp” „Clamp” nie należy regulować tego przycisku, chyba że monitor ma czarny element lub przebarwienia na obrazie.

Aby uzyskać więcej możliwości sterowania funkcjami, zapoznaj się z OSD.

Pakiet zawiera:

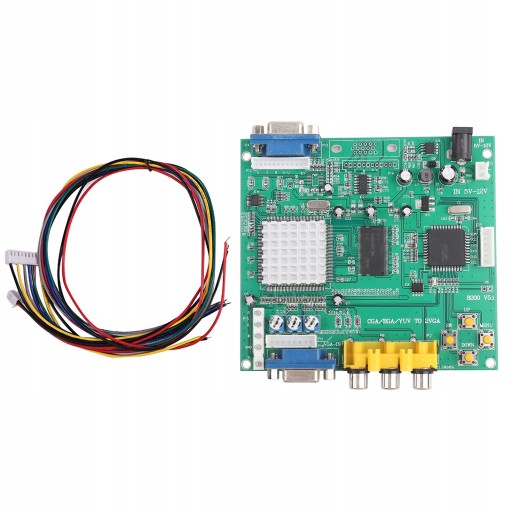

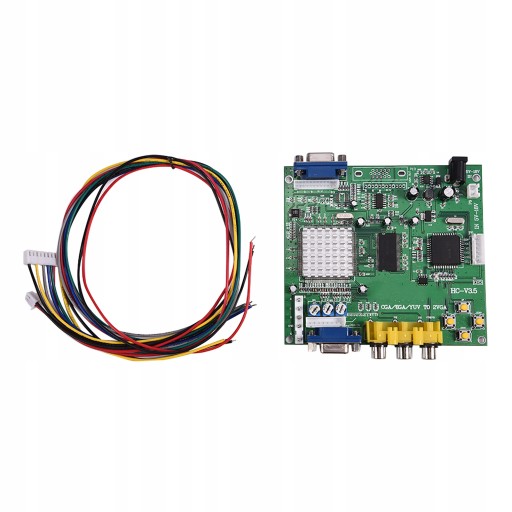

1 x płyta konwertera

Przewód sygnałowy 1x6Pin

Przewód zasilający 1x2Pin
