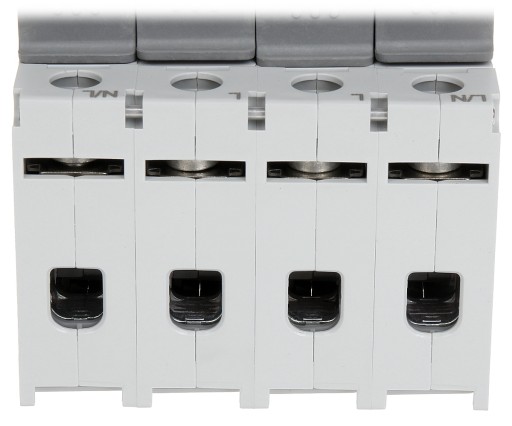

ON300 ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ T1+T2 B+C 4P 4M 8/50KA TT, TNC, TNS (ранее

ON300 OGRANICZNIK PRZEPIĘĆ T1+T2 B+C 4P 4M 8/50KA TT, TNC, TNS (dawne 603953)

Ograniczniki przepieć ON 300 - Zabezpieczenie przed skutkami przepięć w sieciach zasilających 230/400 V~, 50/60 Hz - Zgodne z normami IEC/EN 61643-11 - Typ 1+2 (dawniej klasa B+C), testowane zgodnie z wymaganiami dla ograniczników typu 1 i typu 2 - Zalecane do instalacji w rozdzielnicach głównych Ogranicznik przepięć Typ 1+2 (dawniej klasa B+C): Do ogólnego zabezpieczania w rozdzielnicy głównej: - Iimp = 8 kA/biegun (impuls 10/350 µs) - Imax = 50 kA/biegun (impuls 8/20 µs) - Napięcie maksymalne (Uc): 320 V~ - Poziom ochrony (Up): 1,3 kV - Dla sieci: TT, TNC, TNS - Zastosowana technologia: Warystor - Wykonanie: 4P - Zalecane zabezpieczenie nadprądowe: S 300 TX³/DX³ C 40A - Szerokość w modułach 17,5 mm2: 4 - Z wymiennymi wkładami ze wskaźnikiem stanu: - wskaźnik zielony: wkład sprawny - wskaźnik pomarańczowy: wkład do wymiany

Seria ograniczników przepięć ON300

Przepięcia powstające na skutek wyładowań atmosferycznych są przyczyną 25 do 40% wszystkich uszkodzeń urządzeń elektrycznych. Jeśli uwzględnimy dodatkowo przepięcia wynikające z innych przyczyn to okazuje się że dzięki instalacji ograniczników przepięć można uniknąć do 60% uszkodzeń sprzętu elektrycznego.

Skuteczność ochrony instalacji poprzez szerokie stosowanie ograniczników przepięć jest uwzględniana w normach i przepisach krajowych. Nowe ograniczniki przepięć Legrand stanowią odpowiedź na eliminację skutków tego zagrożenia w każdego typu instalacji elektrycznej i dla dowolnego poziomu ryzyka.

• Sposób montażu: Szyna montażowa DIN 35 mm
• Liczba przewodów (bez uziemienia): 4
• Rozmiar: 4 moduły
• Poziom ochrony: 1.7 kV
• Najwyższe napięcie trwałej pracy AC: 320 V
• Znamionowy prąd wyładowczy - wartość szczytowa (8/20): 20 kA
• Znamionowe napięcie AC: 400 V
• Sygnalizacja zadziałania na urządzeniu: Optyczny
• Stopień ochrony (IP): IP20
• Maks. przekrój przewodu (jedno-/wielodrutowego): 35 mm2
• Maks. przekrój przewodu elastycznego: 25 mm2
