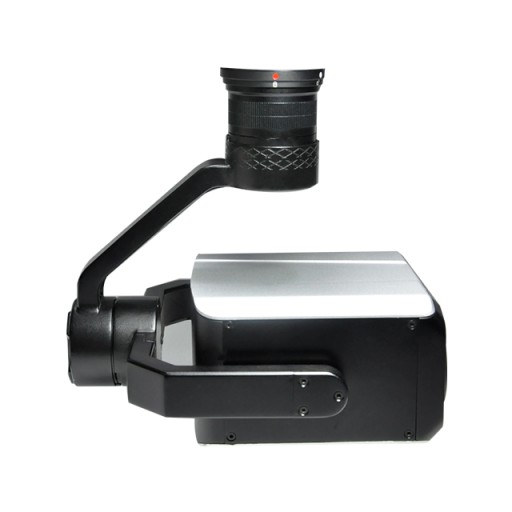

Камера Viewpro Z30TM с 30-кратным зумом и геолокацией

Stabilizowana kamera światła widzialnego z zoomem x 30 i ze wskazaniem odległości i położenia geograficznego obiektu.

Kamera w oryginalnym opakowaniu, była odpakowana, użyta.

Specyfikacja

Stabilizowany Z30TM to wysoce zoptymalizowany 3-osiowy gimbal z kamerą z niezwykle precyzyjnym obrotem silnika i dokładnością sterowania ±0,02°, zasilany przez dedykowany procesor. Zamiast polegać na elektrycznych pierścieniach ślizgowych – jak to ma miejsce w przypadku wielu gimbali – Z30TM wykorzystuje unikalną, mechanicznie ograniczoną konstrukcję i ukryte przewody, aby zapewnić stabilniejszą transmisję danych i większą trwałość. Wibracje są eliminowane za pomocą czterech kulek tłumiących i lekkiej płyty tłumiącej, zapewniając płynny obraz wideo.

Stabilizujący Z30TM to wysoce zoptymalizowany 3-osiowy gimbal z kamerą z niezwykle precyzyjnym obrotem silnika z dokładnością sterowania ±0,01°, zasilany przez dedykowany procesor. Obrót o 360°pozostaje możliwy dzięki obrotowi gimbala. Stabilny, płynny obraz można uchwycić nawet przy dużej prędkości ruchu.

Śledzenie obiektów kamery

Wbudowany algorytm normalizacji, korelacji krzyżowej i śledzenia, w połączeniu z algorytmem odzyskiwania brakującego obiektu, pozwala uzyskać stabilne śledzenie celu. Obsługa niestandardowych znaków OSD użytkownika, bramy adaptacyjnej, kursora krzyżowego, wyświetlania informacji o śledzeniu. Prędkość śledzenia wynosi do 32 pikseli/ramkę, zakres wielkości obiektu wynosi od 16*16 pikseli do 160*160 pikseli, przy minimalnym stosunku sygnału do szumu (SNR) 4db, średnia wartość pierwiastka kwadratowego szumu impulsowego w obiekcie pozycja <0,5 piksela, co znacznie poprawia dokładność i efekt śledzenia.

Rozwiązywanie lokalizacji GPS

Zaawansowany algorytm obliczania lokalizacji służy do obliczania odległości obiektu w promieniu 1500 metrów, dokładnej analizy długości i szerokości geograficznej obiektu oraz wyświetlania na ekranie.

Metody wielu wyjść Opcjonalne

Z30TM obsługuje zarówno wyjście HDMI, jak i wyjście Ethernet/IP. HDMI i wyjście to 1080p, wyjście Ethernet domyślnie to 1080P, a nagrywanie to 1080p. Wersje z wyjściem IP i wyjściem SDI obsługują panoramę 360 stopni.

Wiele metod sterowania

Domyślne sterowanie PWM i portem szeregowym TTL, SBUS jest opcjonalny.  Dzięki oprogramowaniu Viewpro  Viewlink  możesz realizować wyjście IP i kontrolę TTL.

Kompatybilny z Viewportem

Z30TM jest kompatybilny z szybkozłączem Viewpro Viewport. Viewport to opcja znana jako łatwy montaż, plug and play.

Aplikacje

„Naszym głównym celem jest dostarczanie sprzętu do różnych celów, takich jak gaszenie pożarów, konserwacja wież energetycznych, inspekcja rurociągów oraz operacje poszukiwawczo-ratownicze. Sytuacje awaryjne wymagają szerokiego spektrum możliwości monitorowania i wyszukiwania, aby szybko ocenić sytuację i zwiększyć skuteczność reagowania”.

Dane techniczne

Parametr sprzętowy

Napięcie robocze

16 V

Napięcie wejściowe

4S ~ 6S

Napięcie wyjściowe

5V (podłącz za pomocą PWM)

Prąd dynamiczny

530 ~ 1300 mA przy 16 V

Temperatura środowiska pracy

-20 ℃  ~ +60 ℃

Wyjście

micro HDMI (1080P 60 kl./s) / IP (RTSP/UDP 720p/1080p 25 kl./s/30 kl./s) / SDI (1080P 30 kl./s)/Skyport

Lokalny magazyn

Karta TF (do 512G, klasa 10, FAT32)

Format przechowywania zdjęć

JPG(1920*1080)

Format przechowywania wideo

MP4 (1080P 30 kl./s)

Czytanie kart w internecie

Odczyt SMB / odczyt HTTP

Metoda kontroli

PWM / TTL / S.BUS / TCP (wyjście IP) /DJI Pilot/UDP (wersja wyjścia IP)

Geotagowanie

Wsparcie, czas wyświetlania i współrzędne GPS na zdjęciu exif

Specyfikacja gimbala

Zakres mechaniczny

Nachylenie/pochylenie: -60° ～120°, przechylenie: ±60°, odchylenie/obrót: ±300° / ±360°*N (wersja z wyjściem IP)

Kontrolowany zasięg

Nachylenie/pochylenie: -45° ～115 °, odchylenie/obrót: ±290° / ±360°*N (wersja z wyjściem IP)

Kąt wibracji

Nachylenie/przechylenie: ±0,02°, odchylenie : ±0,02°

Jeden klucz do centrum

√

Specyfikacja aparatu

Czujnik obrazu

Matryca CMOS 1/2,8 cala „Exmor R” SONY

Jakość obrazu

Pełna HD 1080 (1920*1080)

Efektywny piksel

2,13 MP

Zoom optyczny obiektywu

30x, F=4,3~129 mm

Zoom cyfrowy

12x (360x z zoomem optycznym)

Minimalna odległość obiektu

10 mm (szeroki koniec) do 1200 mm (koniec tele). Domyślnie 300 mm

Poziomy kąt widzenia

Tryb 1080p: 63,7° (szeroki kąt) ~ 2,3° (teleobiektyw)

Synchronizuj system

Wewnętrzny

Stosunek S/N

ponad 50dB

Minimalne oświetlenie

Kolor 0,01 luksa przy F1,6

Kontrola ekspozycji

Automatyczny, ręczny, tryb priorytetu (priorytet migawki i priorytet przysłony), jasny, kompensacja EV, wolna AE

Osiągać

Automatyczny/Ręczny 0 dB do 50,0 dB (0 do 28 kroków + 2 kroki / łącznie 15 kroków)

Maks. limit wzmocnienia 10,7 dB do 50,0 dB (6 do 28 kroków + 2 kroki / łącznie 12 kroków)

Balans bieli

Automatyczny, ATW, wewnątrz, na zewnątrz, balans bieli jednym naciśnięciem, ręczny balans bieli, na zewnątrz automatyczny, lampa sodowa (stała/automatyczna/automatyczna na zewnątrz)

Szybkość migawki

1/1 s do 1/10 000 s, 22 kroki

Kompensacja podświetlenia

Tak

Kontrola przysłony

16 kroków

Odmgławianie

Tak

OSD

Tak

Śledzenie obiektów kamery

Szybkość aktualizacji piksela odchylenia

50 Hz

Opóźnienie wyjściowe piksela odchylenia

5 ms

Minimalny kontrast obiektu

5%

SNR

4

Minimalny rozmiar obiektu

32*32 piksele

Maksymalny rozmiar obiektu

128*128 pikseli

Prędkość śledzenia

±48 pikseli/ramkę

Czas pamięci obiektu

100 klatek (4 s)

Średnie wartości pierwiastka kwadratowego szumu impulsowego w położeniu obiektu

< 0,5 piksela

Dalmierz laserowy na podczerwień

Zakres

5 ~ 2000 metrów

Rezolucja

0,5 m

Prąd roboczy:

80mA  （maks .）

Promień światła

Laser impulsowy 905nm

Kąt rozbieżny

3 mrad

Częstotliwość impulsu lasera

1HZ

Moc

＜ 1 mW (bezpieczny dla oczu)

Tryb zasięgu

Puls

Rozwiązywanie lokalizacji

Szerokość i długość geograficzna celu

Ranefinder

Pomiar odległości docelowej

Informacje o pakowaniu

północny zachód

673 g / 912 g (wersja z rzutnią)

Produkt pom.

145,9*138*160 mm / 146*138*165,7 mm (wersja z rzutnią)

Akcesoria

1 szt. kamera gimbalowa, śruby, cylindry miedziane, kulki tłumiące, płyty tłumiące / wysokiej jakości plastikowe pudełko z piankową poduszką

GW

3017g

Pakiet pom.

300*250*200mm
