PIR-датчик движения, 180°, 1200 Вт, IP44, регулировка по вертикали, накладной монтаж, черный

Czujnik ruchu PIR charakteryzuje się innowacyjnym rozwiązaniem w systemie sterowania oświetleniem oraz urządzeniami zasilanymi napięciem AC 230V.

Czujnik jest wyposażony w przekaźnik, czujnik ruchu podczerwieni, fotodiodę oraz regulację, która uwzględnia parametry, takie jak: reakcję z uwzględnieniem natężenia światła oraz czas działania po wykryciu ruchu.

Dzięki tym funkcjom możliwe jest inteligentne zarządzanie oświetleniem lub innymi urządzeniami w sposób, który pozwala na oszczędność energii oraz zwiększenie komfortu użytkowania

Najważniejsze parametry:

✔️ Kąt detekcji: 180°

✔️ Typ czujnika: PIR

✔️ Zasięg detekcji: 12 m

✔️ Regulacja czujnika światła: <3 – 2000 lux

✔️ Regulacja czasu aktywacji: 10s ±3s - 7min ±2min

✔️ Maksymalne obciążenie rezystancyjne: 1200 W

✔️ Maksymalne obciążenie indukcyjne (LED): 300 W

Technologia PIR

Czujnik ruchu PIR to urządzenie wykorzystujące technologię wykrywania promieniowania podczerwonego, które reaguje na ruch w swoim polu widzenia. Działa on w oparciu o efekt termiczny, który polega na wykrywaniu zmian temperatury otoczenia. Czujnik może aktywować podłączone urządzenie w trybie pracy ciągłej lub aktywować go według ustawionej wartości natężenia światła.

Charakterystyka detekcji

Przy uwzględnieniu parametru dotyczącego wysokości (h). Czujnik przy ustawieni czułości w pozycji maksymalnej umożliwia wykrywanie ruch w obszarze do 12 m. Zakres czułości można dodatkowo obniżyć w ustawieniach w aplikacji.

Zastosowanie

Czujnik ruchu PIR przeznaczony do montażu natynkowego ściennego. Czujnik umożliwia regulację w pionie w zakresie 180˚. Przeznaczony do montażu do wewnątrz, lub na zewnątrz – pod zadaszeniem.

Przykładowe rutyny pracy czujnika w połączeniu z lampą

Tryb pracy w dzień

Przy intensywnym oświetleniu większym niż próg światła dziennego, czujnik nie załączy lampy gdy ktoś wchodzi do pomieszczenia.

Tryb pracy wieczorem i nocą

W przypadku mniejszego oświetlenia otoczenia niż ustalony próg światła w czujniku, lampa zostanie włączona. Po kolejnym wykryciu ruchu czas aktywacji zostaje zresetowany.

Brak osób w pomieszczeniu

Po opuszczeniu pomieszczenia lampa automatycznie wyłączy się po upływie zaprogramowanego czasu aktywacji.

PROGRAMOWANIE CZUJNIKA odbywa się w prosty sposób poprzez wybranie odpowiedniej wartości, przekręcając pokrętłami TIME, LUX

Opóźnienie i ciągłość detekcji [TIME]

Ustawienie czasu działania po wykryciu ruchu, regulowane w zakresie od 10 s±3 s do 7 min±2 min. W momencie wystąpienia detekcji następuje aktywacja czujnika, ponowne wystąpienie detekcji resetuje czas aktywacji.

Czujnik światła [LUX]

Dostosowanie pracy urządzenia w zależności od natężenia światła otoczenia. Czujnik może reagować w dzień, kiedy jest ustawiony w pozycji maksymalnej [2000 lux] Po ustawieniu na wartość minimalną [3 lux] urządzenie będzie aktywowane tylko w ciemności. Przy ustawieniu wartości maksymalnej - 2000 LUX, czujnik będzie aktywować podłączone urządzenie zarówno w dzień jak i w nocy.

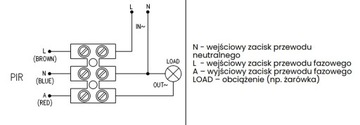

Podłączenie

Parametry logistyczne:

• Ilość szt. w opakowaniu bezpośrednim: 1 szt.
• Ilość szt. w opakowaniu zbiorczym: 50 szt.
• Wymiary opak. bezpośrednie [D x S x W]: 10 x 9 x 7 cm
• Wymiary opak. zbiorcze [D x S x W]: 48 x 41 x 23 cm
• Masa brutto opak. bezpośrednie: 0.18 kg
• Masa brutto opak. zbiorcze: 9.6 kg
• Objętość opak. zbiorcze: 0.045 m³

Parametry produktu:

• Model: TG-MS-PIR-204B-S
• Typ: czujnik ruchu
• Technologia czujnika: pasywny czujnik podczerwieni [PIR]
• Znamionowe napięcie zasilania: AC 220 - 240 V
• Znamionowa częstotliwość zasilania: 50 - 60 Hz
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Maks. obciążenie dla źródła światła LED: 300 W
• Miejsce zastosowania: wewnętrzne, zewnętrzne
• Miejsce montażu: natynkowo, na ścianie
• Zasięg detekcji: maks. 12 m
• Wysokość montażu: 1.8 - 2.5 m
• Wyjście przekaźnikowe: nie
• Regulacja zasięgu detekcji 'SENS': nie
• Regulacja czasu aktywacji 'TIME': tak; min. 10 s ±3 s, maks. 7 min ±2 min
• Regulacja czułości czujnika światła 'LUX: tak; <3 - 2000 lux
• Kąt detekcji czujnika: 180°
• Regulacja w poziomie [horyzontalna]: 180°
• Regulacja w pionie [wertykalna]: nie
• Prędkość ruchu obiektu detekcji: 0.6 - 1.5 m/s
• Sposób regulacji czujnika: potencjometry
• Klasa ochronności: II
• Stopień ochrony: IP44
• Materiał obudowy: poliwęglan [PC]

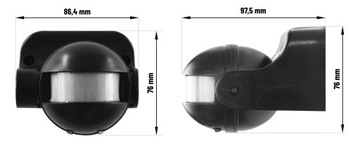

• Wymiary [D x S x W]: 97.5 x 86.4 x 76 mm
• Temperatura pracy i przechowywania: min. -20°C;  maks. +40°C
• Wilgotność pracy i przechowywania: RH <93% nieskondensowana
• Przeznaczenie produktu: automatyzacja sterowania oświetleniem lub innymi urządzeniami elektrycznymi
• Rodzaj podłączenia: śrubowa kostka elektryczna
• Zakres przekrojów stosowanych przewodów: 1.5 mm²
• Kolor obudowy: czarny
• Akcesoria w komplecie: kołki rozporowe, śruby montażowe
