Wkład Kominek z Płaszczem Wodnym KRATKI ZUZIA DECO 12 kW Fi 200 Ekoprojekt

Wkład Kominek z Płaszczem Wodnym KRATKI ZUZIA DECO 12 kW Fi 200 Ekoprojekt Czarny TERMOTEC

Przedstawiamy wyjątkowy kominek z płaszczem wodnym Zuzia 12 kW, który zapewni Ci nie tylko niezrównane ciepło, ale także pozwoli zaoszczędzić na kosztach ogrzewania i dbać o środowisko. Ten elegancki kominek stanowi idealne połączenie pięknego wzornictwa, wydajności i funkcjonalności.

Zuzia 12 kW to doskonały wybór dla tych, którzy pragną stworzyć wyjątkową atmosferę w swoim domu. Jego nowoczesny design sprawi, że staje się on centralnym punktem w pomieszczeniu, dodając mu stylu i elegancji. Ogrzewanie Twojego wnętrza jeszcze nigdy nie było tak atrakcyjne i komfortowe.

Jednym z największych atutów kominka Zuzia 12 kW jest jego zaawansowany system płaszcza wodnego. Dzięki niemu, ciepło generowane podczas spalania drewna jest wykorzystywane do podgrzewania wody, która może być przekazywana do systemu centralnego ogrzewania. To ekologiczne rozwiązanie, które pozwala wykorzystać odnawialne źródło energii i redukuje koszty związane z ogrzewaniem.

Zuzia 12 kW to nie tylko estetyczny kominek, ale także gwarancja efektywnego i bezpiecznego użytkowania. Wyposażony w zaawansowany system kontroli spalania, zapewnia optymalne wykorzystanie drewna, minimalizując jednocześnie emisję szkodliwych substancji.

⚙️DANE TECHNICZNE⚙️

Ogólne

• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Materiał wykonania stal, żeliwo
• Moc nominalna (kW) 12
• Średnia moc z wody (kW) 8
• Zakres mocy grzewczej (kW) 5.0 - 15.0
• Sprawność cieplna (%) 81
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 38
• Temperatura spalin (oC) 255
• Max długość polan (cm) 50
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo

✍️Parametry fizyczne✍️

• Waga (kg) 160
• Średnica wylotu spalin (mm) 200
• Szerokość (cm) 65.2
• Wysokość (cm) 86.9
• Głębokość (cm) 49.6

✅Certyfikaty/Zgodność✅

• Spełnia kryteria EKOPROJEKTU
• Zgodność z normą BImSchV 2

☀️Efektywność Energetyczna☀️

• Klasa Energetyczna A
• współczynnik EEI 106.7
• Emisja CO (przy 13% O2) ≤ podawana w % 0
• Emisja pyłków (pył) (mg/Nm3) 33

⭐️Wyposażenie⭐️

• Popielnik
• Wężownica

✍️RYSUNEK TECHNICZNY✍️

1. System czystej szyby- ogranicza osadzanie się sadzy na szybie
2. Uchwyt pomaga przy przenoszeniu pieca
3. Wbudowany szyber - reguluje siłę ciągu komina
4. Szyba żaroodporna- wytrzymuje temperaturę do 800º.
5. System zimnej klamki umożliwia zdjęcie klamki w czasie palenia w kominku
6. Ozdobny płotek- zabezpiecza drewno przed wypadaniem z wkładu
7. Regulacja dopływu powietrza przez popielnika
8. Szuflada na popiół w której gromadzą się pozostałości po spalonym drewnie
9. Ruchomy ruszt dzięki któremu można łatwo wymieść popiół
10. Dolot powietrza- króciec montowany do wkładu kominkowego, który ma na celu doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku- opcja dodatkowa
11. Duża komora spalania
12. Szpilki wzmacniające płaszcz wodny oraz materiał: blacha kotłowa 4mm- gwarantują bezawaryjną pracę
13. Wężownica schładzająca- opcja dodatkowa
14. Wysoki czopuch- zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem
15. Płomieniówki- zwiększają powierzchnię wymiany ciepła z wodą

RUSZT♨️

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

BEZPIECZEŃSTOW ⚔️

Zabezpieczenie przed przegrzaniem za pomocą wbudowanej wężownica - króciec wejścia/ wyjścia 1⁄2”.

OZDOBNA SZYBA TYPU GLASS ⭐️

Szyba GLASS to dekoracyjne szkło, montowane we froncie drzwiczek wkładu kominkowego. Nadaje ono kominkowi elegancki i nowoczesny wygląd. Optycznie powiększając jego front. Krawędzie formatek szklanych poddawane są obróbce - szlifowanie z polerowaniem. Szlifowaniem pozbawiamy nierówności i ostrości obrabianych krawędzi i nadajemy mu szlachetny wygląd.

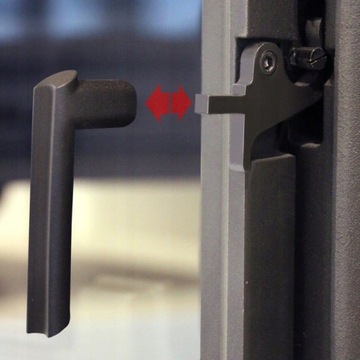

Zimna zdejmowana klamka✅

Aby zapewnić najwyższe bezpieczeństwo użytkowania kominek wyposażono w zdejmowaną klamkę.

⭐️Przykładowa instrukcja montażu wkładu kominkowego z obiegiem wodnym (system zamknięty)⭐️

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Centralka sterująca MSK GLASS 🎛️
4. Pompa C.O. 🔄
5. Króciec obiegu wody C.O. (1" wewn.) 🔧
6. Króciec wężownicy (1/2" wew.) 🔧
7. Króciec czujnika zaworu termicznego (1/2" wew.) 🔧
8. Zawór termostatyczny 🌡️
9. Podłączenie kanalizacji 🛠️
10. Zasilanie z wodociągu 💦

⭐️Przykładowa instrukcja montażu wkładu kominkowego z obiegiem wodnym z kotłem gazowym⭐️

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Sterowany elektronicznie dolot powietrza
4. Otwarte naczynie wzbiorcze 🛢️
5. Automatyczne uzupełnienie wody (z wodociągu) 💧
6. Pompa C.O. 🔄
7. Centralka sterująca MSK GLASS 🎛️
8. Zasilanie z wodociągu 💦
9. Rozdzielacz C.O. 🔀
10. Odbiornik ciepła C.O. 🌡️
11. Rura bezpieczeństwa min x 25mm wewnątrz 🔒
12. Rura wzbiorcza min x 25mm wewnątrz 🆙
13. Rura spustowa do kanalizacji 🚿
14. Rura przelewowa do kanalizacji 🌊
15. Piec C.O. 🏭
16. Zasilanie instalacji C.O. 🔌
17. Powrót z instalacji C.O. 🔙
18. Zawór zwrotny ↩️
19. Zawór termostatyczny Watts 🌡️
20. Króciec obiegu wody C.O. (1" wewn.) 🔧
21. Króciec wężownicy (1/2" wew.) 🔧
22. Króciec czujnika zaworu termicznego (1/2" wew.) 🔧
23. Gniazdo czujnika temperatury MSK GLASS 🌡️
24. Płytowy wymiennik ciepła 🔄

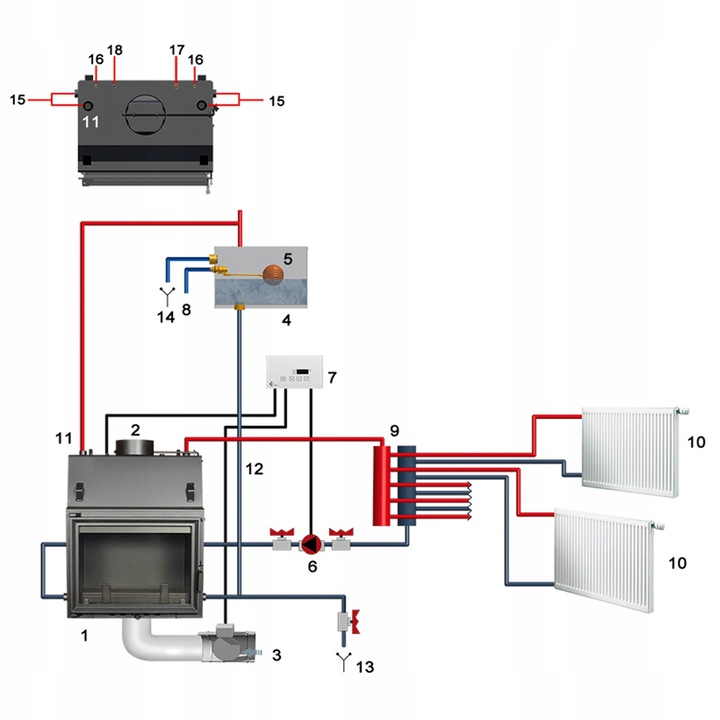

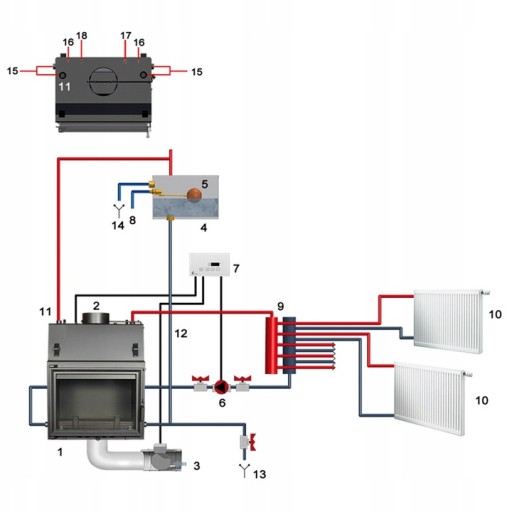

⭐️PRZYKŁADOWY SCHEMAT PODŁĄCZENIA WKŁADU KOMINKOWEGO Z PŁASZCZEM WODNYM W UKŁADZIE OTWARTYM⭐️

1. Wkład kominkowy z płaszczem wodnym

2. Wylot spalin

3. Sterowany elektronicznie dolot powietrza z zewnątrz

4. Otwarte naczynie wzbiorcze

5. Automatyka uzupełnienie wody ( z wodociągu)

6. Pompa c.o.

7. Centralka sterująca MSK GLASS

8. Zasilanie z wodociągu

9. Rozdzielacz c.o.

10. Odbiornik ciepła c.o.

11. Rura bezpieczeństwa min Ø25mm wewnątrz

12. Rura wzbiorcza min Ø25mm wewnątrz

13. Rura spustowa do kanalizacji

14. Rura przelewowa do kanalizacji

15. Króciec obiegu wody c.o. (1" wew.)

16. Króciec wężownicy (½" zew.)

17. Króciec czujnika zaworu termicznego (½" wew.)

18. Gniazdo czujnika temperatury MSK GLASS

♨️Spełnia wymogi poniższych regulacji♨️

BImSchV 2 Te regulacje mają kluczowe znaczenie dla ochrony środowiska. BImSchV 2 to niemiecka norma mająca na celu ograniczenie emisji substancji szkodliwych.

Ekoprojekt to europejska dyrektywa promująca projektowanie produktów przyjaznych dla środowiska. Oba te akty prawne skupiają się na zwiększeniu efektywności energetycznej oraz minimalizacji negatywnego wpływu na ekosystem.

☘️Paliwo Zalecane:☘️

☑️Rodzaje Drewna: Buk, grab, dąb, olcha, brzoza, jesion.

☑️Wymiary: Długość ok. 30 cm, obwód 30 cm do 50 cm.

☑️Wilgotność Drewna: Nie powinna przekraczać 20%, co odpowiada drewnu sezonowanemu przez 2 lata, przechowywanemu pod zadaszeniem.

⚡️Paliwo Niezalecane:⚡️

☑️Unikaj drewna o wilgotności powyżej 20% - może to obniżyć moc cieplną.

☑️Nie używaj polan z drzew iglastych i zażywiczonych, które mogą intensywnie zakopcić urządzenie i wymagają częstszego czyszczenia.

☝️Paliwo Zabronione:☝️

☑️Nie spalaj: węgla, drewna tropikalnego (np. mahoń), produktów chemicznych, substancji płynnych (olej, alkohol, benzyna, naftalina), ani materiałów impregnowanych lub sprasowanych z klejem, jak płyty laminowane lub śmieci.

☑️Ważne: Jeżeli inne paliwo jest dopuszczalne, znajdziesz taką informację na tabliczce znamionowej urządzenia.
