SONEL WME-20 Комплект для измерений в фотоэлектрических системах

SONEL WME-20 Zestaw do pomiarów w systemach PV

Kompleksowe pomiary instalacji fotowoltaicznych

Zestaw przyrządów pomiarowych wraz z akcesoriami. W skład zestawu wchodzą:

• miernik instalacji fotowoltaicznych Sonel PVM-1020,
• miernik nasłonecznienia oraz temperatury Sonel IRM-1,
• kamera termowizyjna Sonel KT-256F.

Możliwości

• PVM-1020 | Umożliwia wykonanie pomiarów PV kategorii 1 według normy IEC 62446-1.
• PVM-1020 | Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
• IRM-1 | Pomiar nasłonecznienia i temperatury.
• IRM-1 | Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• KT-256F | Diagnostyka w podczerwieni.

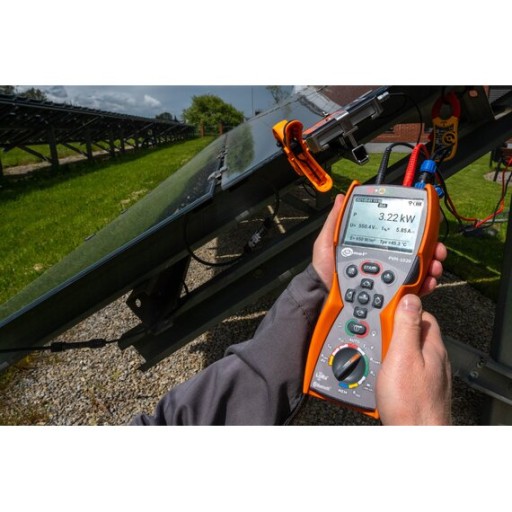

PVM-1020

Miernik instalacji fotowoltaicznych

Cechy

• Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
• Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
• Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
• Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
• Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
• Wbudowany moduł Bluetooth do komunikacji z komputerem.
• Duża pamięć pomiarów: 100 obiektów po 40 komórek.
• Podświetlany wyświetlacz i przyciski.

Mierzone parametry

• Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
• Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
• Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
• Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
• Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
• Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
• Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
• Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
• Pomiar mocy AC/DC.
• Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
• Test diod blokujących napięciem 1000 V DC.

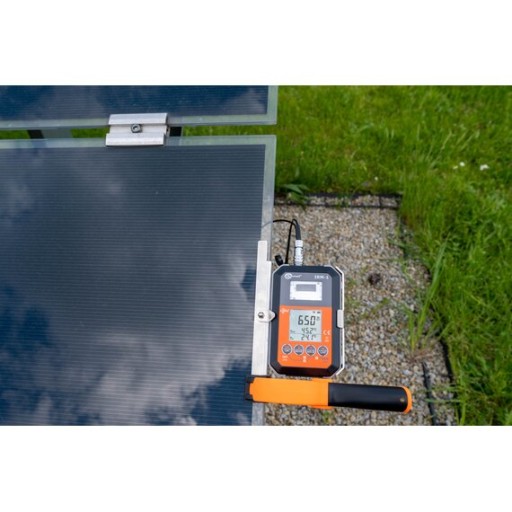

IRM-1

Miernik nasłonecznienia oraz temperatury

Cechy

• Pomiar nasłonecznienia i temperatury.
• Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
• Wbudowany kompas oraz czujnik nachylenia.
• Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
• Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

Mierzone parametry

• Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2h.
• Temperatura panelu fotowoltaicznego w °C lub °F.
• Temperatura otocznia w °C lub °F.
• Kąt nachylenia paneli.
• Orientacja paneli dzięki wbudowanemu kompasowi.

KT-256F

Kamera termowizyjna

Cechy

• Zakres pomiarowy: -20°C...550°C.
• Szybki start.
• Szybki pomiar temperatury.
• Automatyczna sygnalizacja przekroczenia granicy alarmu.
• Autofocus.
• Zapis zdjęć na karcie SD.
• Wbudowana bateria Li-Ion pozwalająca na 16-godzinny czas pracy.
• Interfejsy: USB typu C, slot SD.
• Możliwość ustawienia na statywie.

Akcesoria w zestawie:

• SONEL PVM-1020 Miernik instalacji fotowoltaicznych - x1
• SONEL IRM-1 Miernik nasłonecznienia oraz temperatury - x1
• SONEL KT-256F Kamera termowizyjna - x1
• SONEL Adapter MC4-gniazda bananowe (komplet) - x1
• SONEL C-PV Cęgi pomiarowe - x1
• SONEL Przewód 1,2 m żółty 1 kV (wtyki bananowe) - x1
• SONEL Przewód 1,2 m czerwony 1 kV (wtyki bananowe) - x1
• SONEL Przewód 1,2 m czarny 1 kV (wtyki bananowe) - x1
• SONEL Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) - x1
• SONEL K-02 Krokodylek żółty 1 kV 20 A - x1
• SONEL K-02 Krokodylek czerwony 1 kV 20 A - x1
• SONEL K-01 Krokodylek czarny 1 kV 20 A - x1
• SONEL Bateria alkaliczna AA LR06 (15A) 1,5 V - x4
• SONEL Bateria alkaliczna AAA LR03 (24A) 1,5 V - x2
• SONEL Z-20 Zasilacz USB do ładowania akumulatorów - x1
• SONEL Z-24 Zasilacz 5 V z wyjściem USB 2.0 - x1
• SONEL Zestaw montażowo-pomiarowy do IRM-1(z wtykiem cyfrowym) - x1
• SONEL Pasek na rękę - x1
• SONEL M-1 Szelki do miernika - x1
• SONEL XL-14 Twarda walizka - x1
• SONEL Karta microSD 32 GB - x1
• SONEL Przewód USB typ C - x1
• SONEL Certyfikat kalibracji - x2
• SONEL Deklaracja sprawdzenia - x1
