Локатор поврежденных проводов ограничительного провода газонокосилки-робота

LOKALIZATOR USZKODZONYCH PRZEWODÓW + HYDROZŁĄCZKI ŻELOWE DO NAPRAWY PRZEWODU

ZESTAW ZAWIERA:

• nadajnik
• odbiornik
• baterie x 2 szt.
• hydrozłączki żelowe do naprawy uszkodzonego przewodu x 3 szt.

Urządzenie przeznaczone do wyszukiwania przerw w obwodach elektrycznych. Doskonale nadaje się do lokalizowania przerw w instalacjach przewodu granicznego wyznaczającego obszar pracy kosiarki robota dowolnej marki.

Jeśli przez przypadek przewód graniczny wyznaczający pole pracy twojego robota zostanie przecięty, dzięki temu urządzeniu będziesz w stanie zlokalizować miejsce usterki. Wystarczy podłączyć czarną końcówkę do uziemienia (najlepiej stalowego bolca w kontakcie), a czerwoną do przewodu granicznego. Przesuwając odbiornik wzdłuż przewodu urządzenie nadaje sygnał dźwiękowy, dopóki wyczuwa sygnał  – w przypadku przerwy sygnał zanika, więc od razu wiadomo gdzie szukać.

Dodatkowo urządzenie umożliwia zlokalizowanie podłączonych pod napięcie 230 V  przewodów elektrycznych w ścianach i pod ziemią. Dzięki niemu będziesz mógł wywiercić dziurę w ścianie, mając pewność, że nie przewiercisz przewodu.

Funkcjonalność

• wyszukiwanie miejsca przerwania przewodów
• wyszukiwanie przewodów elektrycznych pod napięciem 230 V w ścianach i pod ziemią
• wyszukiwanie punktu uszkodzenia przewodu
• wykrywanie sygnału dzwonienia na liniach telefonicznych
• identyfikacja stanu linii
• wysyłanie sygnału stałego lub modułowego w celu identyfikacji wybranego przewodu spośród wiązki

Zestaw zawiera:

• moduł nadawczy
• moduł odbiorczy
• instrukcję obsługi
• 2 baterie
• 3 hydrozłączki żelowe

Instrukcja obsługi lokalizatora:

1. Włóż baterie do odbiornika oraz nadajnika.
2. Odłącz przewód ograniczający od stacji bazowej kosiarki.
3. Przyczep czarny zacisk nadajnika do uziemienia (np. do wystającego metalowego bolca w dowolnym kontakcie).
4. Przyczep czerwony zacisk do jednej z końcówek przewodu ograniczającego.
5. Ustaw nadajnik w pozycję TONE.
6. Włącz odbiornik i ustaw maksymalną głośność.
7. Trzymając okrągły szary przycisk TEST odbiornika poruszaj nim wzdłuż przewodu ograniczającego - powinien być słyszalny silny modulowany sygnał dźwiękowy.
8. Zanik sygnału dźwiękowego oznacza, że znalazłeś miejsce uszkodzenia przewodu.

Uwagi dotyczące obsługi:

• Przy długich odcinkach przewodu sygnał dźwiękowy może znacznie słabnąć - wtedy najlepiej dotknąć głowicą odbiornika do przewodu.
• Jeśli przewód jest zakopany, niezbędne może być odkopanie go w kilku miejscach, aby było możliwe dotknięcie przewodu głowicą odbiornika.
• Jeśli jest problem z odnalezieniem miejsca przerwania, można spróbować zamienić koniec przewodu ograniczającego przyczepiony do czerwonego zacisku nadajnika (patrz pkt. 4).

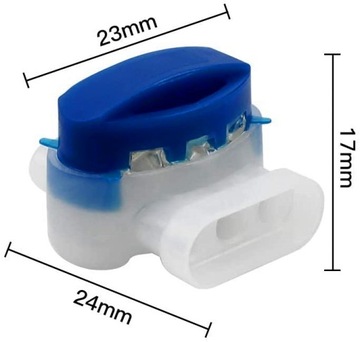

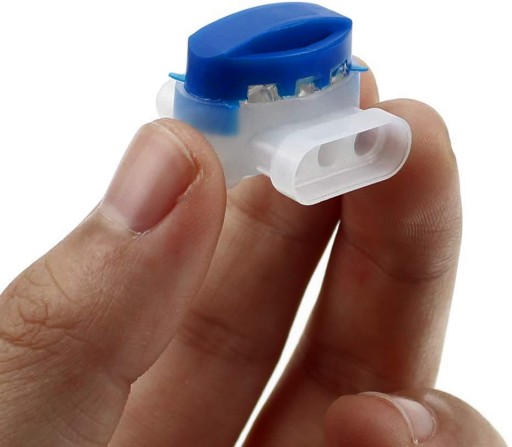

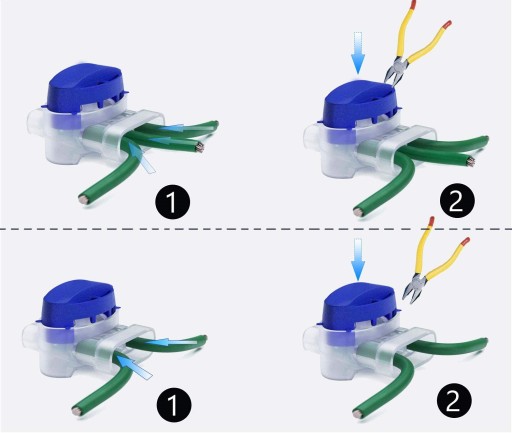

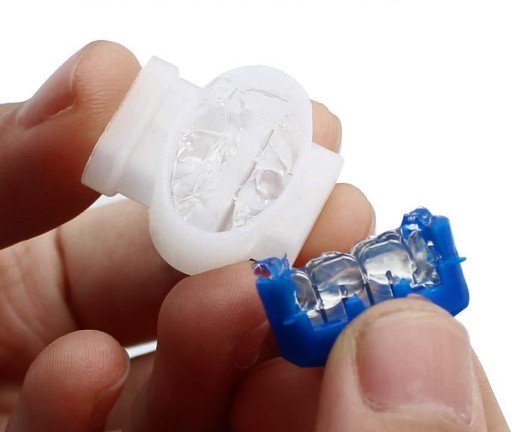

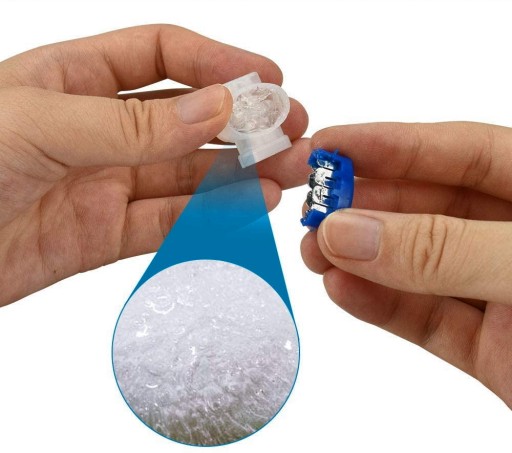

Złączka hydrożelowa umożliwia szybkie wykonanie połączenia przewodów bez zdejmowania izolacji. Wystarczy wsunąć przewód w szczeliny i zacisnąć szczypcami, aby uzyskać trwałe, bardzo wytrzymałe i odporne na wilgoć połączenie. Sprawdzi się doskonale do przy naprawie lub przedłużaniu przewodów

• Konektor posiada 3 gniazda pozwalające złączyć ze sobą 2-3 przewody.
• Przekrój przewodu 0,5 mm-3,4 mm
• Zacisk szczelinowy przebija izolację przewodu, wciskając się w przewód.

Idealnie sprawdzi się do:

• przedłużenia kabla ograniczającego (2 przewody)
• podłączenia przewodu doprowadzającego do ograniczającego (3 przewody)
