Универсальный измерительный провод P-019

Przewód pomiarowy uniwersalny

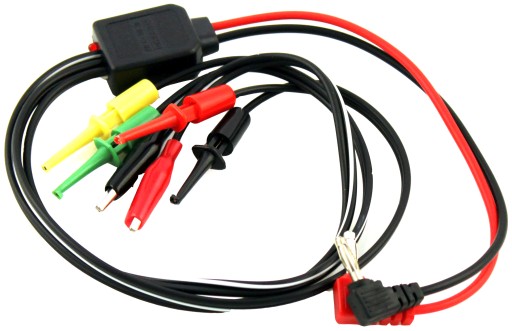

Uniwersalny przewód pomiarowy -kabel przeznaczony do mierników uniwersalnych lub zasilaczy laboratoryjnych. Przewód z jednej strony jest zakończony wtykami typu banan 4mm pasującymi do np. miernika, wyjść zasilacza laboratoryjnego. Zakończony 2x krokodylek + 2x haczyk + 2x haczyk z dzielnikiem napięcia.

Uniwersalny przewód serwisowy wykorzystywany najczęściej do wyjścia zasilacza laboratoryjnego. Wtyki typu banan 4mm czerwony i czarny wkładamy do gniazda wyjściowego zasilacza laboratoryjnego DC. Z drugiej strony mamy 3 pary wyjść napięcia zasilającego. W zależności od potrzeby możemy wykorzystać krokodylki lub haczyki by doprowadzić napięcie zasilające do urządzenia lub modułu elektronicznego. Dodatkowa 3 para haczyków w kolorze zielony + żółty jest wyjściem napięcia z dzielnika napięcia 2:1 np. mając na wejściu ustawioną wartość napięcia 10V to na parze wyjścia haczyków zielonego i żółtego mamy napięcie 5V (dwukrotnie niższe).

dane techniczne:

• uniwersalny przewód pomiarowy lub zasilający
• producent: Zhaoxin
• długość całkowita: 58cm
• maksymalne napięcie wejściowe: 30Vdc
• wejście:

  ▶ wtyk banan 4mm kolor czerwony + czarny

• wyjście:

  ▶ krokodylek czerwony + czarny

  ▶ haczyk czerwony + czarny

  ▶ haczyk żółty + zielony (wyjście z dzielnikiem napięcia /2)

• zastosowanie:

  ▶ do mierników uniwersalnych, multimetrów jako przewód pomiarowy

  ▶ do zasilaczy laboratoryjnych
