НОВЫЙ BALA VESTA CNC раскройно-фрезерный станок с загрузкой и разгрузкой

⁉️CO WYRÓŻNIA MASZYNĘ VESTA PRO⁉️

✔️MOCNE Serwonapędy 2,5 kW

✔️WIELKA szybkość osi 70 m/min

✔️POJEMNY magazyn na 10 narzędzi

✔️SILNE elektrowrzeciono 11 kW z ceramicznymi łożyskami

✔️SKUTECZNA i automatyczna pompa smarowania centralnego

✔️ MOCNE podciśnienie w 6 automatycznych strefach stołu ze sterowaniem z pulpitu

✔️ MOŻLIWOŚĆ zamontowania 4 OSI oraz agregatu kątowego oraz wiertarki

✔️ ZWARTA i masywna konstrukcja

✔️ EUROPEJSKA produkcja

• Wymiary robocze: 2800x2100mm
• Wymiary obszaru roboczego maszyny:  5200x3700mm (z panelem sterowania, komputerem i wszystkimi elementami bocznymi)
• Ruch osi Z: 140mm
• Waga całkowita maszyny, 3100 kg
• Materiał stołu roboczego: Fenolowy (kompaktowy) / 25 mm
• Automatyczna strefa podciśnieniowa: 6 stref
• Piny bazujące materiał: Typ, 5 szt. automatyczne wyskakujące piny z czujnikami pozwalającymi uniknąć kolizji
• Automatycznie smarowane prowadnice liniowe: Prowadnice liniowe 30 mm
• Pomiar długości narzędzia: Automatyczny

WŁOSKIE ELEKTROWRZECIONO HITECO QE-1F 8.5/12 24 63F:

• Moc silnika wrzeciona, kW, 8,5   / 11
• Obroty elektrowrzeciona, rpm, 24000
• Automatyczny magazyn narzędzi, Std, 10 sztuk. zaciski narzędziowe z czujnikami umożliwiającymi unikanie kolizji
• Typ uchwytu narzędziowego., Typ, HSK 63F  (4 szt. uchwytów narzędziowych HSK 63F na wyposażeniu maszyny)

NIEMIECKA POMPA PRÓŻNIOWA BECKER VTLF 2.250:

• Wydajność, m3/h, 250
• Typ, Typ, Sucha

NIEMIECKIE SERWONAPĘDY SCHNEIDER DLA 3 OSI:

• Silnik osi X / Schneider BMH1003P16A2A, kW, 2.50
• Silnik osi X1 / Schneider BMH1003P16A2A, kW, 2.50
• Silnik osi Y / Schneider BMH1003P16A2A, kW, 2.50
• Silnik osi Z / Schneider BMH0702P16F2A, kW, 0.75

PRĘDKOŚĆ OSI:

• Prędkość osi X, m/min, 70
• Prędkość osi Y, m/min, 70
• Prędkość osi Z, m/min, 20

ZAPOTRZEBOWANIE ELEKTRYCZNE I SPRĘŻONEGO POWIETRZA:

• Zainstalowana moc, kW, 26
• Ciśnienie powietrza, Bar, 8 (minimum)

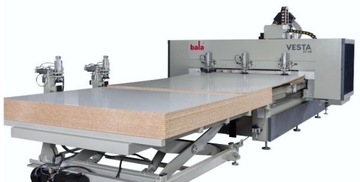

◾️AUTOMATYCZNY STÓŁ ZAŁADUNKOWY

• Jednostka załadunkowa automatycznie transportuje palety na podnośniku na stół roboczy w celu obróbki, co zapewnia wydajną i szybką produkcję.

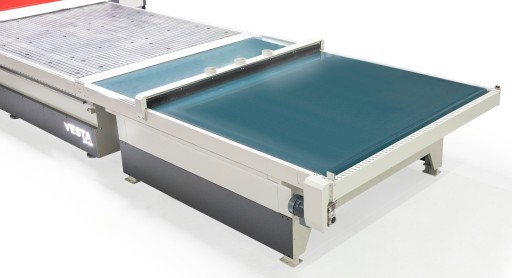

◾️AUTOMATYCZNY STÓŁ ROZŁADUNKOWY

• Wycięte części są w ciągu kilku sekund przenoszone na przenośnik rozładowczy za pomocą jednostki czyszczącej.
• Stół roboczy jest gotowy do kolejnego panelu i kolejnej pracy bez straty czasu.

◾️Elektrowrzeciono HITECO 11 kW

• Model QE-1F 8,5/12 24 63F
• Moc maksymalna S1/S6 8,5/11 kW
• Moc nominalna 12000 obr./min
• Maksymalna prędkość obrotowa 24000 obr./min
• Maks. moment obrotowy S1/S6 13,5/16,7 Nm
• Prąd S1/S6 22/23 A
• Napięcie/częstotliwość 380 V/50-60 Hz
• Typ elektrowrzeciona Synchroniczny 4-biegunowy
• Waga 24 kg

◾️Pompa próżniowa BECKER

• Model VTLF 2.250
• Przepływ objętościowy 50 Hz 244 m³/h
• Próżnia absolutna 50 Hz 200 mbar
• Moc 50 Hz 5,5 kW
• Poziom hałasu 50 Hz 77,0 dB(A)
• Przepływ objętościowy 60 Hz 286 m³/h
• Próżnia absolutna 60 Hz 200 mbar
• Moc 60 Hz 6,6 kW
• Poziom hałasu 60 Hz 79,0 dB(A)
• Waga 151,0 kg

◾️Serwonapędy SCHNEIDER

• Typ produktu lub komponentu: Serwonapęd ruchu
• Znamionowe napięcie zasilania: 380...480 V - 15...10 %
• 3 fazowe
• Zintegrowany filtr EMC
• Ograniczenia napięcia zasilania 323...528 V
• Częstotliwość zasilania 50/60 Hz - 5...5%
• Częstotliwość sieciowa 47,5…63 Hz

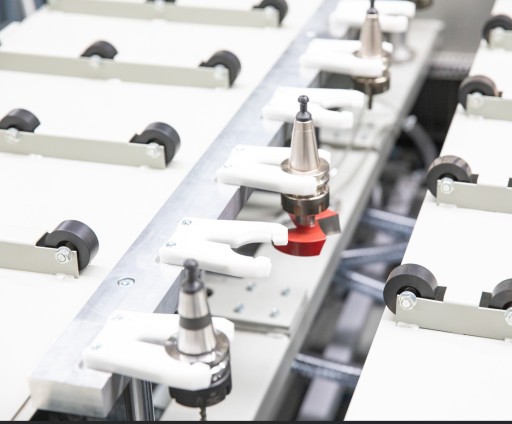

◾️10 pozycyjny magazyn narzędzi

• Automatyczny liniowy zmieniacz narzędzi poprawia wydajność produkcyjną i zdolność przenoszenia narzędzi routera CNC Orka poprzez  bardzo szybką wymianę narzędzi bez pomocy operatora. Dzięki temu jednostka redukuje przestoje w danym projekcie.
• Dla każdego zacisku liniowego zmieniacza narzędzi znajdują się czujniki zapobiegające kolizjom.
• ILOŚĆ 10 szt.

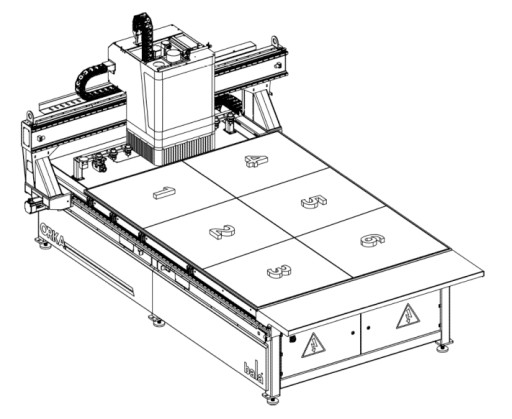

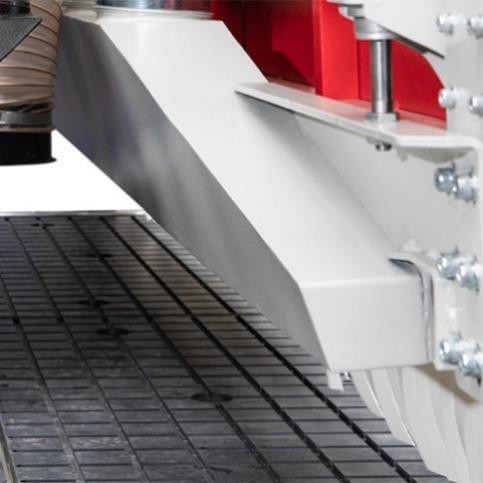

◾️6 stref podciśnienia automatycznych

• Stół roboczy maszyny podzielony jest na 6 asymetrycznych stref podciśnienia. Liczne strefy podciśnienia zapewniają mocniejszy chwyt podczas    cięcia.
• Strefy próżniowe można skonfigurować jako automatycznie kontrolowane przez oprogramowanie i aktywowane oddzielnie i automatycznie w zależności od rozmiaru panelu na stole roboczym.

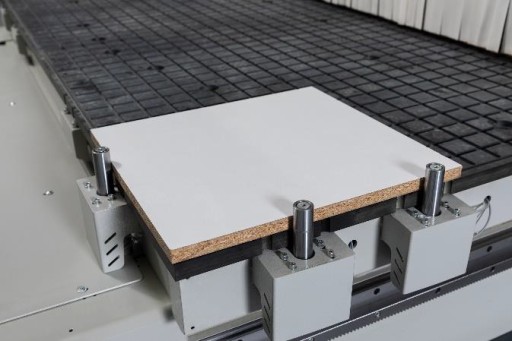

◾️Automatyczne piny pozycjonujące

• Automatyczne wysuwane kołki ustalające materiał są również sterowane ręcznie za pośrednictwem interfejsu oprogramowania maszyny. Każdy wyskakujący kołek ma czujniki zapobiegające kolizjom.

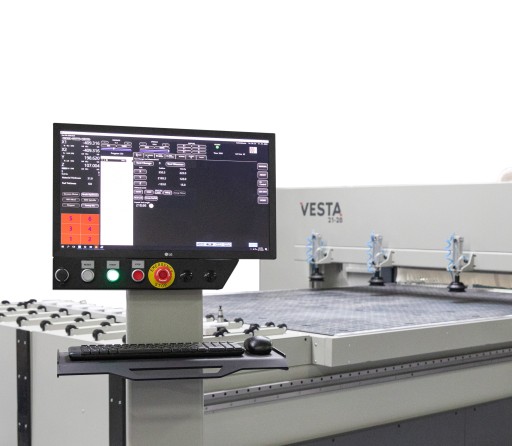

◾️Oprogramowanie ALPHACAM lub inne

• Oprogramowanie Alphacam 3D CAD/CAM

  Alphacam to osobny program, który nie jest instalowany na istniejącym sterowniku CNC. Z Alphacama można korzystać instalując go na komputerze podłączonym do Vesty lub na oddzielnym komputerze.

  Symulacja cięcia jest dostępna w Alphacam oraz w interfejsie oprogramowania Vesta.

• Maszyna jest wyposażona w interfejs opracowany przez Bala, a kontroler maszyny jest obsługiwany przez Codesys, który jest stosowany w maszynach HOMAG.
• Możliwość współpracy z każdym oprogramowaniem zewnętrznym!
• Firma BALA zapewnia postprocesor do każdego oprogramowania zewnętrznego!

◾️◾️OPCJE DODATKOWE ZA DOPŁATĄ (na zapytanie)◾️◾️

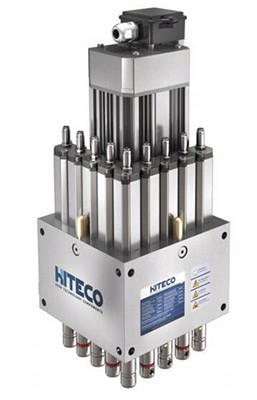

◾️Wiertarka pionowa HITECO (9 wrzecion)

• Model TF.A.9V.0H.0B.A
• Liczba wrzecion pionowych 9
• Stożek narzędziowy 10 H7 mm
• Rozstaw narzędzi 32 mm
• Maksymalna długość narzędzia 70 mm
• Skok wrzecion pionowych 60 mm (opcja 75 mm)
• Moc silnika 1,5 kW
• Maksymalny obrót pionowy 8000 obr./min
• Waga 25 kg

◾️4 OŚ (C) + agregat kątowy HITECO

• Model TWIN H:100
• Sprzęgło wrzeciona HSK63F
• Prędkość wrzeciona 10850 obr./min maks
• Prędkość narzędzia 15500 obr./min maks
• Typ tulei zaciskowej ER32 + ER25
• Średnica chwytu narzędzia ER32 2-20 / ER25 2-16
• Waga 4,7 kg

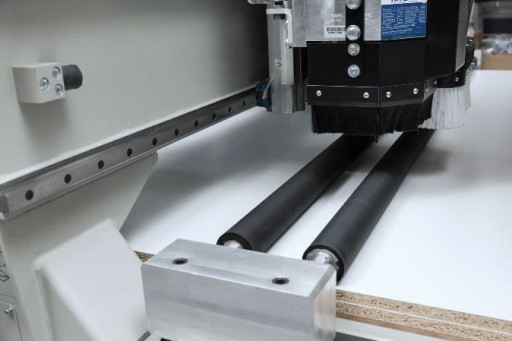

◾️Rolki dociskowe do pakietów

• Dynamiczne i zmieniające położenie rolki dociskowe do cięcia małych części, a także cięcia wielu paru płyt jednocześnie.
