Гидравлический верхний разъем TCVHN 620 мм кат.2

Łącznik górny hydrauliczny TCVHN, 620 mm kat. 2

Parametry

• Numer części: TCVHN356330022
• Jednostka: zestaw
• Producent: Kramp
• EAN: 8716106167869
• Właściwości: - Maksymalne obciążenie promieniowe: 10 % siły osiowej
• Kategoria zastosowania: Łącznik górny
• Średnica tłoczyska: 35 mm
• Typ: Dwustronne działanie
• Skok: 300 mm
• Długość min.: 620 mm
• Ciśnienie robocze max.: 250 BAR
• Typ mocowania - strona cylindra: Łożysko
• Średnica mocowania - strona cylindra: 25,7 mm

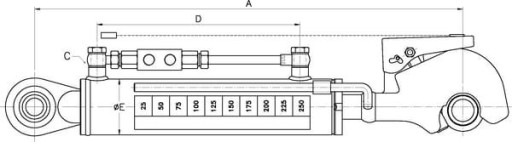

• Średnica gwintu mocowania - strona cylindra [C]: 3/8 cal
• Typ mocowania - strona tłoczyska: Hak
• Średnica mocowania - strona tłoczyska: 25,7 mm
• Ciężar wciągany max. przy ciśnieniu 200 bar: 4310 kg
• Ciężar wypychany max. przy ciśnieniu 200 bar: 6234 kg
• Średnica otworu montażowego - strona tłoczyska: 25,7 mm
• Predkość max. tłoczyska: 0,1 m/s
• Średnica zew. [E]: 73 mm
• Średnica otworu montażowego - strona cylindra: 25,7 mm
• Kategoria mocowania: 2
• Rozstaw montażowy min. [A]: 620 mm
• Temperatura robocza min.: -25 °C
• Temperatura robocza max.: 85 °C
• Ciśnienie nominalne: 200 BAR
• Kolor: Czarny
• Kolor RAL: 9005
• Obróbka powierzchni tłoczyska: Chromianowana
• Materiał cylindra: Stal ST52
• Materiał tłoczyska: Stal 20MnV6
• Rozstaw przyłączy oleju [D]: 340 mm
• Średnica wew.: 63 mm
• Mocowanie (od strony drążka): Hak mocujący kat. 2

Specyfikacje

- Z wężem i złączkami

- Wskaźnik długości

- Wyposażone w sterowany zawór zwrotny

Korzyści

- Do natychmiastowego użycia

- Ustawienie można bez problemu odczytać

- Zachowanie pozycji

Składa się z

- Kula

- Linka obsługowa

- Zestaw węży ze złączkami, długość: 900 mm

- Szybkozłącza

- Osłony przeciwpyłowe

Informacje techniczne

- Medium: olej mineralny, HLP ISO VG 32 do ISO VG 46

- Czystość medium: ISO 4406 22/20/17 lub NAS 9
