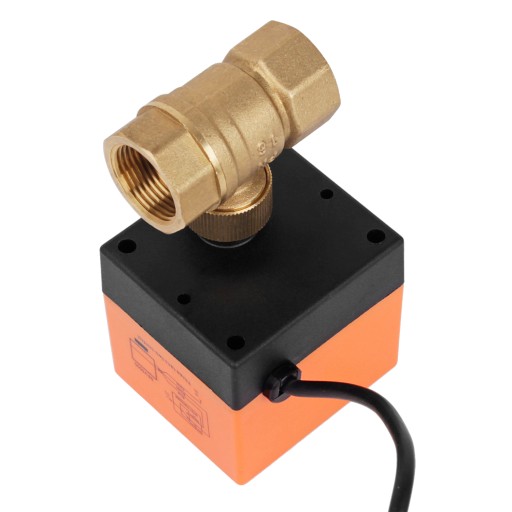

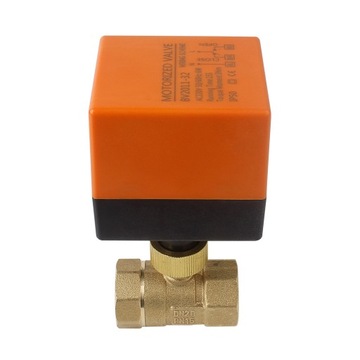

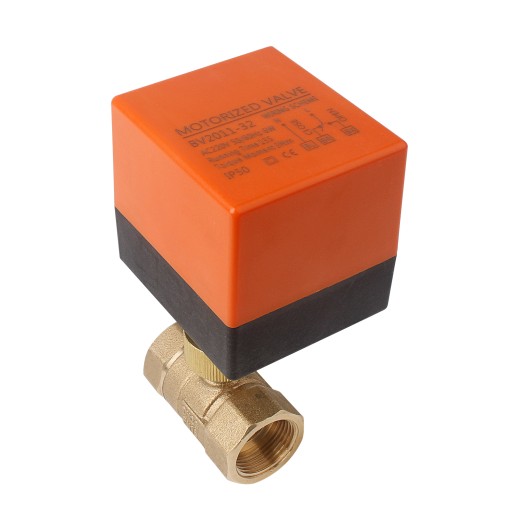

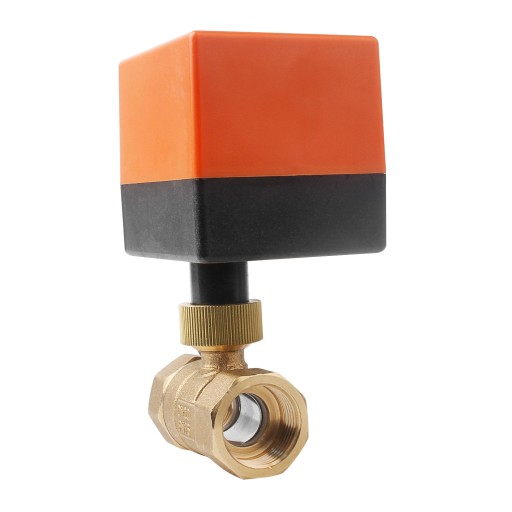

Зональный клапан с приводом 2-ходовой DN20 3/4 дюйма

Elektryczny zawór kulowy z siłownikiem do sterowania układami hydraulicznymi.

2-drogowy zawór kulowy z napędem G3/4 cali Zawór strefowy DN20 Elektryczny zawór kulowy 230V

▶ 2-drogowy zawór kulowy:

5W / przyłącze: gwint wewnętrzny 3/4'' / czas otwarcia i zamknięcia: ok. 15s / napięcie wejściowe:AC-230V

▶ Korzyść

Bardzo energooszczędna, trwała konstrukcja.Wykonana z wysokiej jakości mosiądzu o długotrwałym działaniu.Stopień ochrony IP50.

▶ Zakres zastosowania

2° - 90° stopień schłodzonej i gorącej wody，Może być szeroko stosowany do ogrzewania, centralnej klimatyzacji, solarnego systemu ciepłej wody itp.

▶ Funkcja

• Dwu- lub trójdrogowy zawór kulowy jest wyposażony w silnik, obraca się i zatrzymuje w położeniu krańcowym w lewo lub w prawo. Po osiągnięciu położenia krańcowego prąd już nie płynie.
• Zawór jest otwierany lub zamykany przez odpowiednie przewody fazowe, które napędzają silnik siłownika do odpowiedniego położenia krańcowego. Zawory strefowe z napędem silnikowym są stosowane w połączeniu z układami sterowania typu "otwórz-zamknij" w systemach ciepłej wody użytkowej, wody pitnej, ogrzewania i klimatyzacji.

Informacje o produkcie:

• - Zawór kulowy 2-drogowy
• - do regulacji ciepła w systemach solarnych
• - Medium: woda lub woda z 50% glikolem
• - Napięcie robocze: 230 Volt ( /-10%) 50/60 Hz
• - Moc: 5W (gdy silnik siłownika jest w ruchu)
• - Zakres temperatur: 2° - 90° C
• - dla wody schłodzonej i ciepłej
• - Czas otwarcia i zamknięcia: ok. 15s
• - Przyłącze: gwint wewnętrzny 3/4''
• - Zakres ciśnienia: 6bar
• - Wartość KVS: 20 m³/h
• - Obudowa: brąz, niklowana

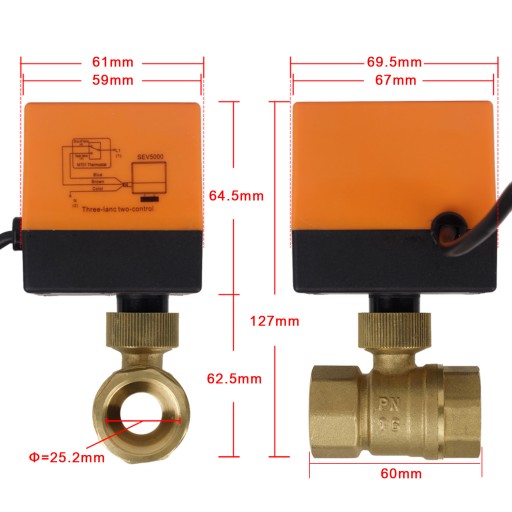

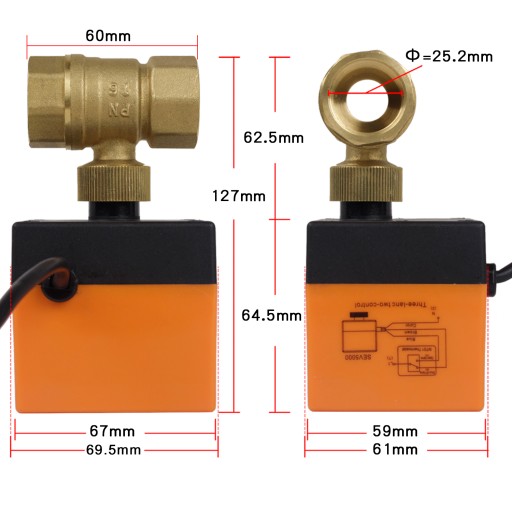

• - Wymiary: 12 *8,5 cm (zawór z silnikiem sterującym)

Zakres dostawy:

- 1x 2-drogowy zawór strefowy 3/4 cala

[Konserwacja]

• Przed przystąpieniem do instalacji zawory i rury muszą być czyste i nie mogą być w nich obecne żadne ciała obce.

[Instalacja]

1. Zamontować korpus zaworu na odpowiedniej rurze, podłączyć siłownikiem i dokręcić nakrętkę na siłownikiem.
2. Kierunek przepływu wody musi być zgodny z kierunkiem strzałki na korpusie zaworu.
3. Dwóch lub więcej zaworów elektromagnetycznych nie można łączyć równolegle. Jeśli wymagane jest połączenie równoległe, należy je odizolować za pomocą przekaźnika.
4. siłownikiem należy zamontować po zamontowaniu korpusu zaworu i przeprowadzeniu próby ciśnieniowej na rurociągu.
5. siłownikiem nie wolno owijać materiałem izolacyjnym, gdyż może to negatywnie wpłynąć na rozpraszanie ciepła.
6. Przed przystąpieniem do instalacji należy dokładnie zapoznać się z instrukcją.
