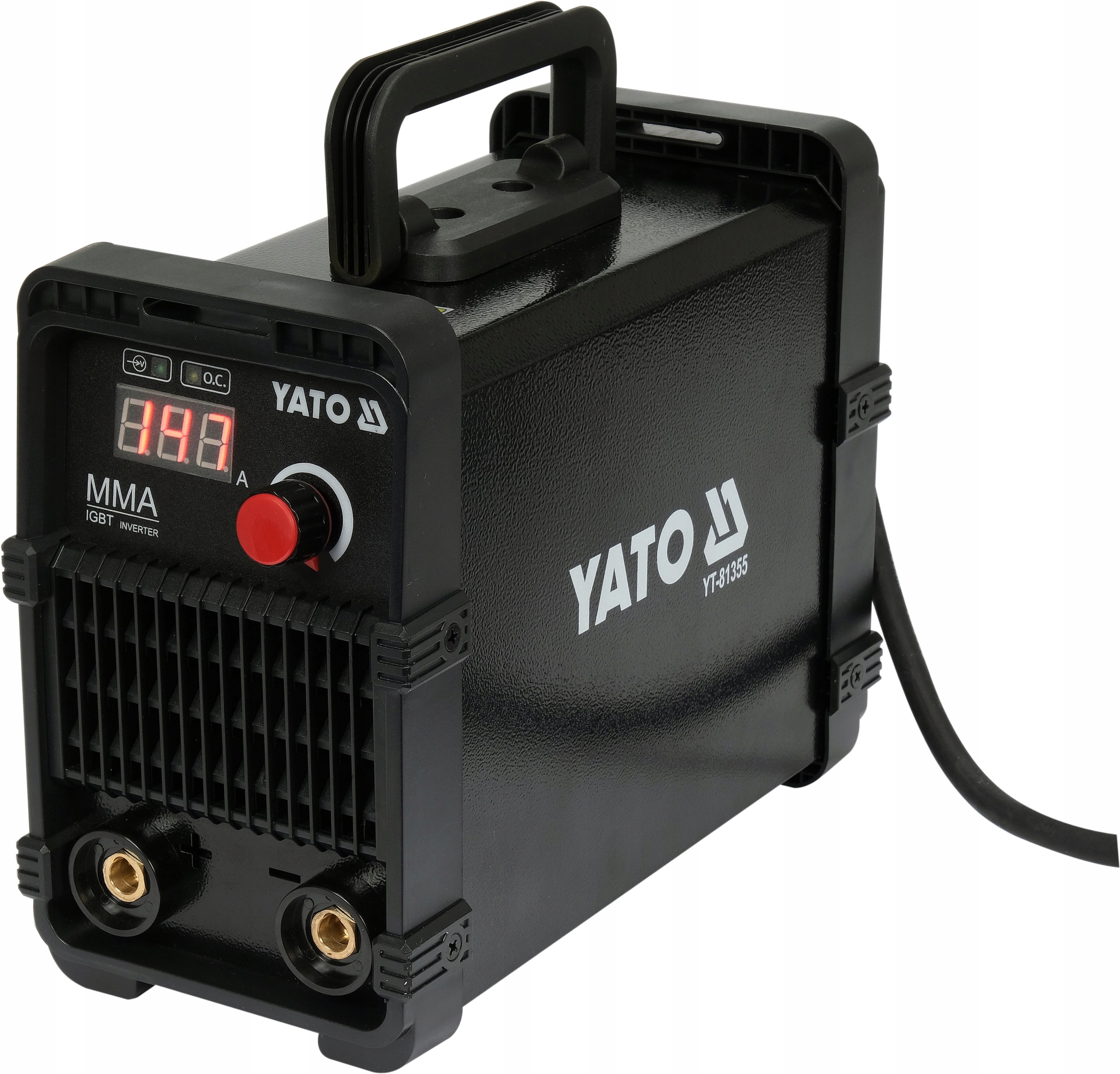

YATO SPAWARKA INWERTOROWA INWERTEROWA MMA 140A IGBT HOT START ANTI STICK

SPAWARKA INWERTEROWA MMA 140A

Spawarka inwerterowa MMA 140A YATO oparta na tranzystorach IGBT najnowszej generacji.

Wykorzystuje przełomowe na rynku urządzeń spawalniczych rozwiązanie w postaci specjalnie zaprojektowanego mikroprocesora, który samodzielnie zarządza całym procesem spawania. Redukcja układów logicznych i autorski sposób próbkowania prądu spawania nie tylko obniżają awaryjność urządzenia, ale przede wszystkim znacznie ułatwiają sam proces spawania. Łatwość uzyskania wysokiej jakości spoiny doceniają zarówno profesjonaliści, jak i osoby o niewielkim doświadczeniu.

Zaprojektowany przez naszą fabrykę, wyprodukowany w Tajwanie mikroprocesor oparto na architekturze ARM4, w technologii 55nm, z taktowaniem 200Mhz w 32-bitach. Umożliwia sterowanie tranzystorami najnowszej generacji z prędkością aż do 70Khz, czyli niemal dwukrotnie szybciej niż w porównywalnych urządzeniach. Posiada autorskie rozwiązanie analizowania parametrów spawania z prędkością około dwieście milionów razy na sekundę. Niweluje potrzebę umieszczania dodatkowych układów dla takich funkcji jak ARC FORCE, ANTI STICK czy HOT START. Brak dodatkowych układów sprawia, że wpływ zakłóceń generowanych w procesie transformacji prądu na jakość spawania jest marginalny, nie zauważalny dla użytkownika.

Hot start

W momencie przyłożenia elektrody do spawanego materiału spawarka na ułamek sekundy podwyższa prąd spawania, co znacznie ułatwia zajarzenie łuku. Model YT-81355 nie posiada wbudowanej regulacji parametrów tej funkcji. Są one wstępnie ustawione na najpopularniejszy rodzaj elektrod na rynku, tj. na elektrody rutylowe.

Arc force

Reguluje dynamikę łuku w zależności od odległości elektrody od spawanego elementu. Multizadaniowy mikroprocesor użyty w YT-81355 bada parametry spawania około dwieście milionów razy na sekundę. Wyniki pomiarów analizuje w czasie rzeczywistym. Następnie, sterując tranzystorami z prędkością do 70 tysięcy razy na sekundę, zwiększa lub zmniejsza prąd spawania. Wszystko dzieje się w ułamku sekundy, a celem tych działań jest uzyskanie najlepszej jakości źródełka spawalniczego dla danej nastawy prądu. Model YT-81355 nie posiada wbudowanej regulacji parametrów tej funkcji. Są one wstępnie ustawione na najpopularniejszy rodzaj elektrod na rynku, tj. na elektrody rutylowe.

Anti stick

Odcina prąd spawania w momencie zwarcia elektrody, co umożliwia oderwanie elektrody od materiału spawanego.

VRD

Funkcja obniża napięcie jałowe z około 60V na bezpieczny dla człowieka poziom. Pomimo istotnego wpływu na bezpieczeństwo, funkcja jest często dezaktywowana przez użytkowników. Powodem takich działań, są problemy z zajarzeniem łuku, zwłaszcza wśród osób o niewielkim doświadczeniu. Większość spawarek inwerterowych bada prąd wyjściowy przy pomocy analogowych czujników, co w telegraficznym skrócie wydłuża czas reakcji, a w konsekwencji utrudnia zajarzenie łuku. Mikroprocesor w YT-81355 robi to inaczej. Generuje on w obwodzie prądu spawania przebieg o częstotliwości około 200Mhz. W czasie rzeczywistym bada odkształcenia przebiegu, które różnią się w zależności od danego etapu spawania. Moment dotknięcia elektrodą do spawanego elementu wykrywany jest w ułamku sekundy, wówczas funkcja VRD jest wyłączana, jednocześnie zaczyna działać HOT START. Problem zajarzenia łuku nie występuje. Model YT-81355 ma włączoną funkcję VRD na stałe.

Zabezpieczenie przed przeciążeniem i przegrzaniem (fan on demand)

Mikroprocesor w YT-81355 w czasie rzeczywistym bada temperaturę krytycznych komponentów. W zależności od temperatury, w pierwszej kolejności steruje prędkością obrotową wentylatora, gdy jednak temperatura osiąga zbyt wysokim poziom, mikroprocesor płynnie obniża prąd wyjściowy, co umożliwi wypalenie elektrody lub kontrolowane zakończenie spawu. W większości spawarek na rynku, moment przegrzania oznacza natychmiastowe wyłączenie prądu spawania, co często kończy się koniecznością dokonania poprawek mechanicznych w spawanych elementach. Ten problem nie występuje w YT-81355.

Parametry

• Rodzaj spawarki: IGBT
• Maks. prąd spawania: 140 A
• Min. prąd spawania: 30 A
• Napięcie: 230 V a.c.
• Częstotliwość: 50/60 Hz
• Współczynnik mocy: 0.73
• Wymiary: 267x128x207 mm
• Średnica elektrody: 1.6~3.2 mm
• Cykl pracy: 15 %
• Sprawność źródła zasilania: 80 %
• Procesor CPU: tak
• System redukcji napięcia VRD: tak
• Stabilizacja łuku: tak
• Gorący start: tak

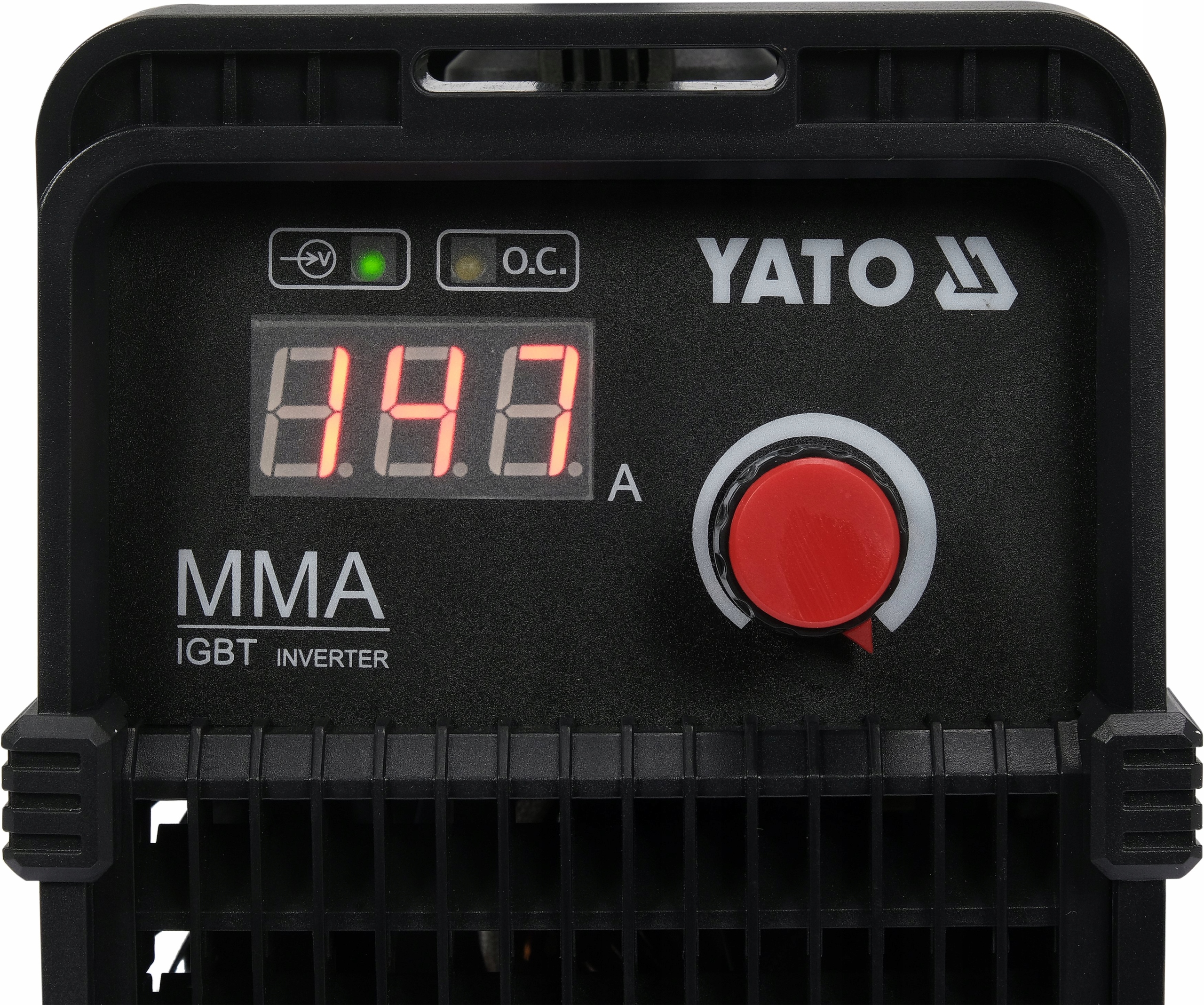

• Rodzaj wyświetlacza: LED
• Zakres wyświetlacza: 999
• Zabezpieczenie przed przegrzaniem: tak
• Funkcja przeciwzwarciowa: tak
• Możliwość zasilania z generatora: tak
• Klasa izolacji uzwojenia: F
• Klasa izolacji elektrycznej: I
• Stopień ochrony: IP21
• Masa: 3.97 kg

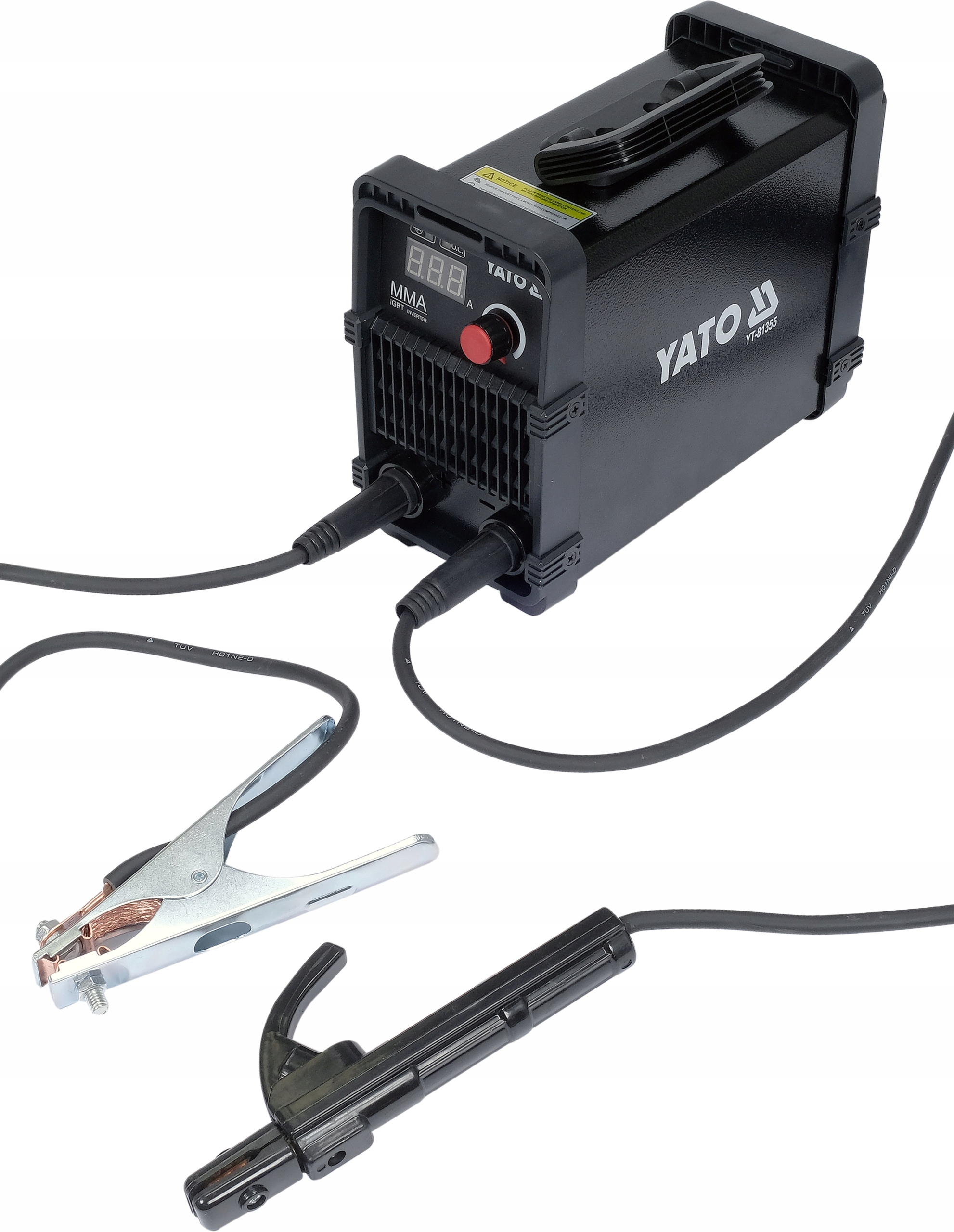

• Zawartość zestawu: spawarka, uchwyt masowy 150 A, 1.2 m (10 mm2), uchwyt elektrodowy 200 A, 1.8 m (10 mm2), przewód zasilający 2.4 m, pasek naramienny
• Zastosowanie: spawanie elektrodami otulinowymi (metoda MMA) - kwasowymi i zasadowymi prądem stałym stali, stali nierdzewnej, żeliwa, miedzi, aluminium i in.
• Metoda spawania: MMA

AR9GWEYT-81355MK3S
