OKLEINIARKA CASADEI FLEXA 17S (wstępny frez + cyklina profilowa + polerki)

*odpowiednik maszyny SCM K100 EVO

!! MASZYNY CASADEI BUSELLATO produkowane są w SCM GROUP we Włoszech !!

◾️O MASZYNIE

Automatyczna okleiniarka krawędziowa FLEXA 17 S to idealne rozwiązanie dla rzemieślników oraz małych i średnich przedsiębiorstw, które wymagają łatwości obsługi bez utraty jakości.Rama maszyny i niezwykle elastyczne zespoły pozwalają na zwiększenie produktywności i realizację dowolnego rodzaju obróbki.

• Wszechstronność: solidna konstrukcja podstawy i wszechstronność jednostek pozwalają na zwiększenie produktywności i realizację dowolnego rodzaju obróbki.
• Precyzja i prędkość podawania: system podawania na torze łańcuchowym oraz przenośnik rolkowy podporowy z wysuwem zapewniają precyzyjną obsługę nawet w przypadku paneli o dużych wymiarach.
• Precyzja i prędkość posuwu: system posuwu gąsienicowego i wysuwana podpora z rolkami, zapewniają precyzyjną obsługę nawet w przypadku dużych paneli.
• Maszyna umożliwia nakładanie krawędzi do 5 mm i maksymalnej grubości 50 mm.
• Jednostka obcinająca pozwala na wykańczanie krawędzi pod kątem

• Panel sterowania umieszczony na wejściu maszyny
• Kabina ochronna obszaru klejenia i elementów wykończeniowych wraz z oknami z poliwęglanu, umożliwiające inspekcję jednostek w trakcie obróbki
• Podstawa maszyny wykonana z giętej i spawanej stali zapewniającej wysoka sztywność konstrukcji
• Przenośnik rolkowy podtrzymujący panele, umieszczony na zewnątrz toru łańcuchowego na całej długości maszyny z teleskopowym systemem wysuwania
• Kółka ślizgowe wykonane z tworzywa sztucznego , z obrotowymi sworzniami wykonanymi ze stali.
• Prowadnica łańcucha podającego wykonana z łańcucha przemysłowego o dużej przyczepności oraz z podkładkami pokrytymi gumą. Nakładki gąsienic łańcucha ślizgają się po dwóch stalowych prowadnicach: jedna o przekroju okrągłym i jedna o przekroju płaskim, co gwarantuje prostoliniowość podawania i odporność na obciążenia boczne.
• Ręczne smarowanie klocków.
• Belka dociskowa górna z dwoma rzędami kół
• Łożyska i osłony zakrywające koła.
• Ręczne podnoszenie belki dociskowej i automatyczne pozycjonowanie górnych zespołów roboczych wraz ze zmianą grubości panelu.
• Jednostki dolne zamocowane na dolnej belce prowadnicy łańcucha zapewniają precyzję w odniesieniu do obrabianego panelu.
• Wszystkie silniki wysokiej częstotliwości zasilane są częstotliwością statyczną wraz z konwerterem (falownik).
• Okapy ssące jednostek operacyjnych umieszczone na górnej stronie wejściu maszyny
• Instalacja elektryczna ze sterownikiem PLC, zamykanym wyłącznikiem głównym i termicznym przekaźnikiem
• Przycisk zatrzymania awaryjnego

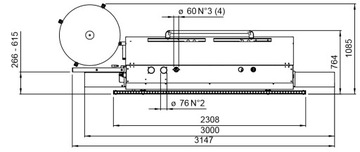

◾️DANE TECHNICZNE:

• CECHY:

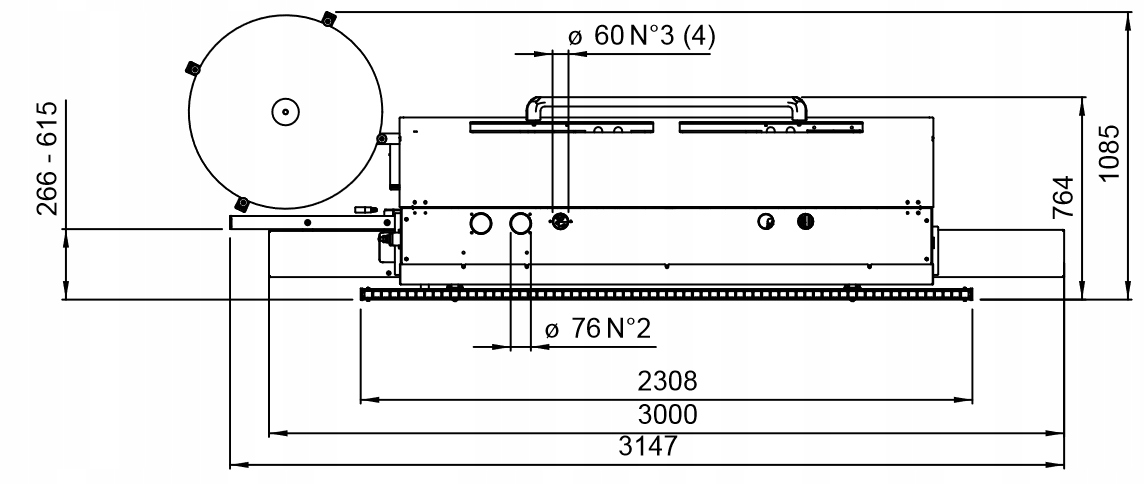

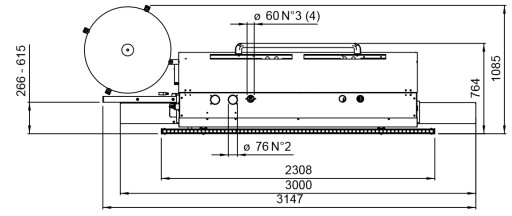

• Wymiary stołu roboczego: 3000 x 525 mm
• Wysokość stołu roboczego: 904 mm
• Grubość elementu robocza: 8 ÷ 50 mm
• Grubość obrzeża doklejki: 3 mm (opcja 5 mm)
• Grubość obrzeża z rolki: 0,4 ÷ 3 mm
• Moc silnika zasilającego: (S6) 0,55 kW
• Prędkość posuwu: 7 m/min
• Temperatura pracy:, 20 ÷ 190°C
• WSTĘPNE FREZOWANIE:
• Moc silnika (S6): 3 kW
• Prędkość obrotowa narzędzia: 7200 g/min
• Narzędzia: (2) Ø 80 mm H=56 Z2
• Wielkość zbioru: 0,5/1/1,5/2
• Krućce odpylające: (2) Ø 80 mm
• STREFA KLEJOWA:
• Moc silnika: (S6) 0,25 kW
• Pojemność zbiornika kleju: ~ 0,8 Kg
• Okapy odciągowe: Ø 60 mm
• AGREGAT PIŁKOWY Z PROMIENIEM:
• Moc silnika: (S1) 0,19 kW
• Prędkość obrotowa: 12.000 g/min
• Nóż do przycinania końcówek: Ø 125 mm Z 12
• AGREGAT FREZUJĄCY GÓRA/DÓŁ:
• Moc 2 silników: (S1) 2 x 0,35 kW (200 Hz)
• Prędkość obrotowa narzędzia: 12.000 g/min
• Narzędzia: Widia R2 Ø 55,3 mm Z3
• Osłony odsysające: Ø 60 mm
• Urządzenia kopiujące w pionie/poziomie: dysk/stopa
• AGREGAT CYKLINY PROFILOWEJ:
• Noże o promieniu 2 mm (opcja 1, 1,5 lub 3 mm)
• Urządzenia kopiujące w pionie/poziomie: dysk/dysk
• AGREGAT POLERSKI:
• Moc silnika (każdy): (S6) 0,14 kW
• Prędkość obrotowa 2800 g/min

◾️AGREGAT NATRYSKOWY NA WEJŚCIU

• Aby uniknąć osadzania się kleju na górnej i dolnej powierzchni panelu oraz poprawić jego czyszczenie.
• Jednostka jest montowana przed jednostką frezowania wstępnego i jest w komplecie z dwoma pistoletami natryskowymi, zasilanymi ze zbiornika płynu antyadhezyjnego

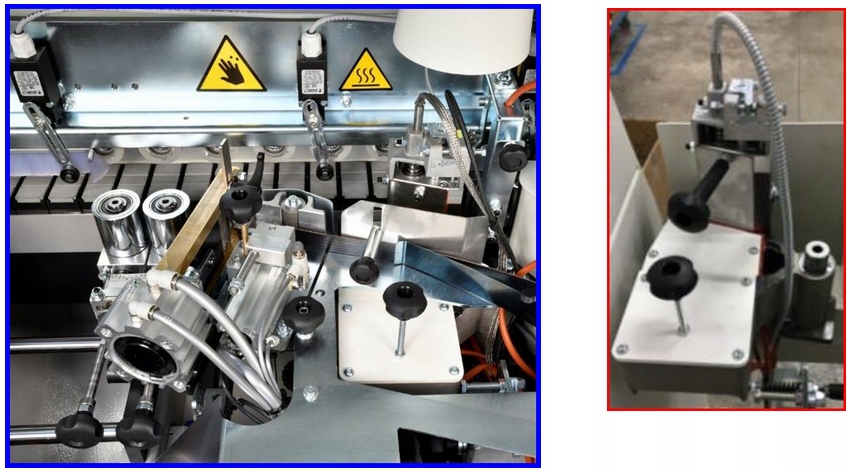

◾️WSTĘPNE FREZOWANIE

• Jednostka jest umieszczona przed jednostką klejącą i umożliwia wstępne frezowanie krawędzi panelu, aby uzyskać doskonałą powierzchnię klejenia.
• Jednostka jest złożona z 2 głowic diamentowych, z automatyczną interwencją czasową, aby uniknąć uszkodzenia panelu.
• Grubość zbioru można regulować w 4 pozycjach (0,5/1/1,5/2 mm) i zależy od położenia ograniczników na prowadnicy wejściowej.
• Kompletna jednostka z dmuchawą czasową do czyszczenia powierzchni.
• Urządzenie wyposażone jest w 2 głowice diamentowe.
• Maksymalna regulacja pionowa narzędzia w dwóch pozycjach stałych

◾️STREFA KLEJOWA

• Zbiornik kleju pokryty teflonem z szybkim nagrzewaniem, który zapewnia szybką i łatwą wymiana kleju.
• Wałek rozprowadzający klej z wewnętrznym oporem zapewniającym utrzymanie stałej wartości temperatury kleju.
• Temperatura nałożonego kleju kontrolowana jest za pomocą cyfrowych termoregulatorów.
• Urządzenie do automatycznego odzyskiwania niewykorzystanego kleju.
• Automatyczny system załadunku obrzeży zwojów, wyposażony w urządzenie ścinające do grubości krawędzi do 3 mm.
• Obróbka krawędzi oklein 0,5-3 mm (opcja 5 mm)
• Obrotowy uchwyt cewki - średnica 730 mm.
• Przenośnik rolkowy dociskowy z 2 rolkami stalowymi, regulowany wg. grubość krawędzi.
• Możliwość tymczasowego obniżenia temperatury zbiornika kleju z systemem oczekiwania.
• Szybka wymiana pojemnika z klejem
• Regulacja temperatury dla zarządzania dwoma grzałkami (zbiornik, wałek)
• Zbiornik kleju z systemem samosmarowania

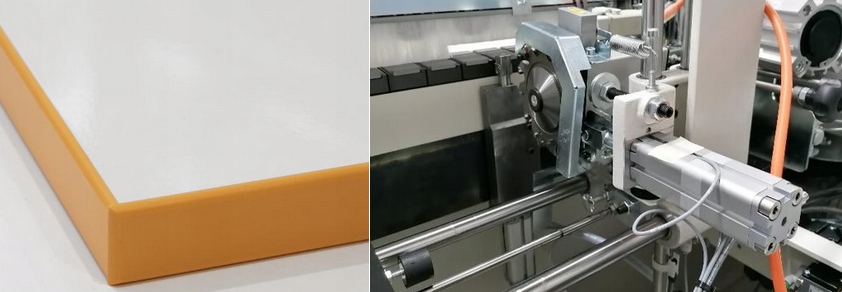

◾️AGREGAT PIŁKOWY

• Agregat wyposażony jest w silnik wysokiej częstotliwości umożliwiający cięcie pod kątem 90° pozostałą krawędź przednią i tylną, podczas której wygładza krawędzie narożników panelu i wykonuje proste cięcie.
• Zarządzanie przez panel sterowania
• Grupa obejmująca:
• 1 silnik wysokiej częstotliwości (0,19 kW – 12.000 obr/min)
• 1 piła śr. 125 mm – Z12

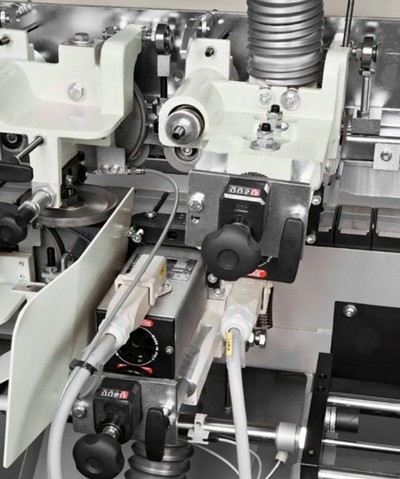

◾️AGREGAT FREZUJĄCY NADDATEK

• Agregat wyposażony jest w niezależne silniki wysokiej częstotliwości, umieszczone z przodu oraz pionowe urządzenia do kopiowania płyt, które zapewniają idealne wyrównanie narzędzi względem punktu skrawania.
• Kompletny zestaw noży kombinowanych ø 55,3 mm: jedna część ostrza służy do przycinania obrzeży promieniowych R2 (1, 1,5 i 3 mm na zamówienie) oraz cienkie, fazowane krawędzie (0,4 ÷ 1 mm).
• Prosta część służy do przycinania krawędzi doklejki do 5 mm.
• Prosty ruch osiowy noży umożliwia ich przełączanie na krawędź promieniową do krawędź doklejki.
• Grubość jest ustawiana za pomocą 2 liczników numerycznych
• Niezależny system odsysania pyłu.

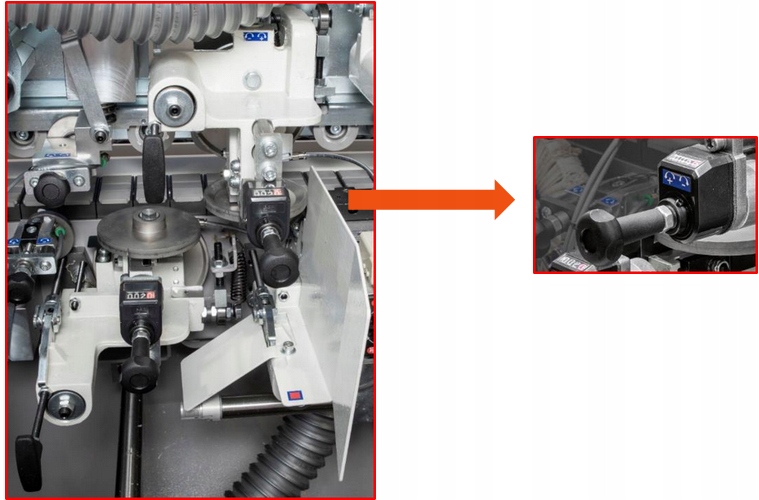

◾️CYKLINA PROFILOWA R2

• Do wykańczania obrzeży PCV/ABS o grubości 2 mm (lub na zamówienie 1, 1,5 lub 3 mm).
• Bardzo sztywna konstrukcja pozwala na doskonałe wykończenie bez wibracji.
• Grupa wyposażona w numeryczny wyświetlacz pozycji.
• Przednie i pionowe dyskowe urządzenia do kopiowania umożliwiają niezwykłą precyzję obróbki, dzięki położeniu frezów względem cięcia.
• W komplecie znajduje się para frezów R= 2 mm (lub na życzenie 1, 1,5 lub 3 mm).
• Ręczne wyłączenie/włączanie urządzenia.

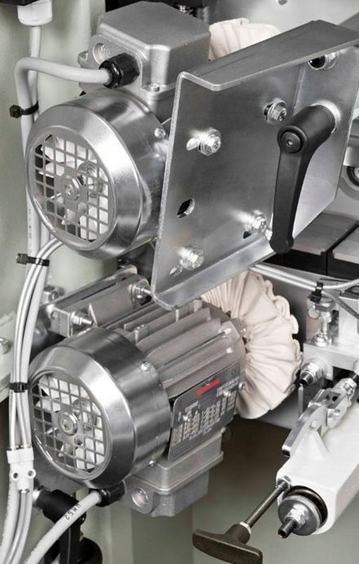

◾️AGREGAT POLERSKI

• Agregat wyposażony jest w dwa niezależne, odchylane silniki do czyszczenia/polerowania krawędzi, co pozwala na optymalizację obróbki.

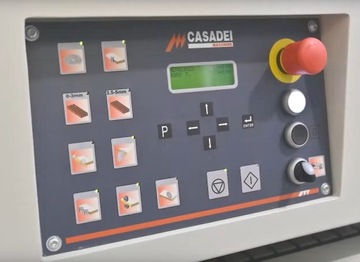

◾️PANEL STEROWANIA

• Włączanie/wyłączenie jednostek roboczych
• Ustawianie temperatury zbiornika i wałka klejowego
• Kontrola i wyświetlanie błędów
