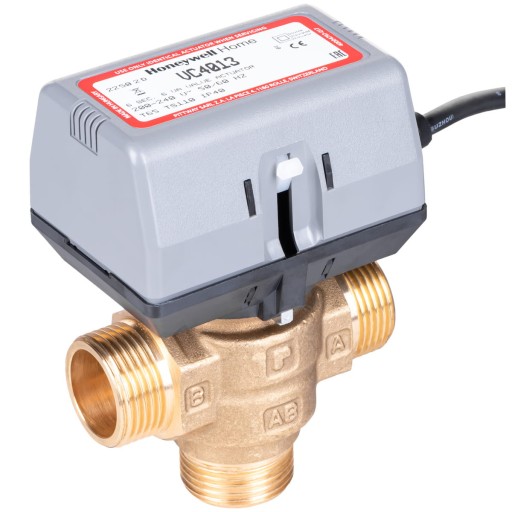

3-ходовой переключающий клапан 1 дюйм (DN25) + привод HONEYWELL VC4013

Zawór przełączający 3-drogowy 1" GZ MQ6000/U + siłownik VC4013 HONEYWELL

Resideo

Zawory typu VC ze sterowaniem dwupołożeniowym stosowane są do sterowania przepływem wody gorącej/chłodzącej w instalacjach grzewczych/chłodzących w domowych i małych obiektach komercyjnych. Zawory 3-drogowe wykorzystywane są jako zawory dzielące. Może sterować pojedynczym klima konwektorem, grzejnikiem, podgrzewaczem objętościowym lub konwektorem. W zależności od modelu napędu zawory mogą być sterowane regulatorami ze stykami rozwiernymi SPST lub zwierno-rozwiernymi SPDT stosowanych w termostatach pokojowych, termostatach zanurzeniowych i przylgowych. Zawory serii VC dzięki sinusoidalnemu skokowi napędu pozwalają na cichą pracę i zmniejszają efekt uderzenia hydraulicznego.

Konstrukcja tłoka zaworu zapewnia uszczelnienie niezależnie od ciśnienia różnicowego powstałego na zaworze.

W zaworze 3-drogowym, dzielącym przepływ może występować zarówno z AB do A lub B, jak i z A lub B do AB.

Wykonanie:

• Mosiężny korpus
• Trzpień ze stali nierdzewnej
• Wymienny wkład zaworowy Ryton™ (polyphenylene sulphide) i Noryl™ (polyphenylene oxide)

Dane techniczne:

• Medium: woda lub mieszanina z glikolem (maks. 50% zawartości glikolu), zgodnie z VDI 2035
• Temperatura pracy: 1-95 st. C
• Ciśnienie znamionowe: do 20 bar
• Ciśnienie różnicowe na zaworze: 4 bar
• Wartość Kvs: 7,0 m3/h
• Przyłącza: DN 25 1", Gwint Zewnętrzny

Zasady działania:

• Wersja z zastosowaniem siłownika ze stykiem SPST:

W momencie otrzymania sygnału zapotrzebowania na ciepło styk termostatu powoduje zasilanie RLY1 oraz zwarcie styku NO na przekaźniku SW3 co prowadzi do zamknięcia przepływu przez przelot B i otwarcie przepływu przez A. Po osiągnięciu pełnego otwarcia przepływu przez A mechanizm krzywkowy zwiera styk SW1 i rozwiera SW2. Osiągnięcie żądanej temperatury powoduje rozwarcie
