ТЕСТЕР ИСКРЫ КАТУШКИ ЗАЖИГАНИЯ HT25

Sonda pojemnościowa automatycznego odbioru HT25 zapłonu wtórnego X10000

Cecha:

1. Ta sonda zapalnika samochodowego jest rodzajem indukcyjnej sondy kondensatorowej, której należy używać w połączeniu z oscyloskopem

2. Może być używany do testowania wtórnej nakładającej się fali zapłonu iskrowego, nakładających się parametrów fali, w ten sposób osiągając wykrywanie, diagnostykę położenia zapłonu silnika

3. Dokonanie zmiany napięcia zapłonowego każdego cylindra w czasie bezpośrednio z wyświetlacza oscyloskopu

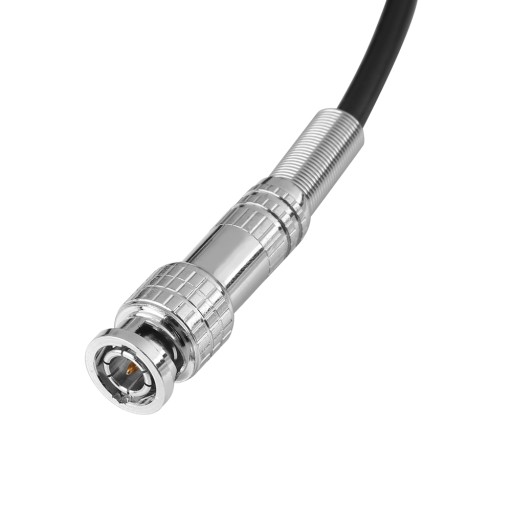

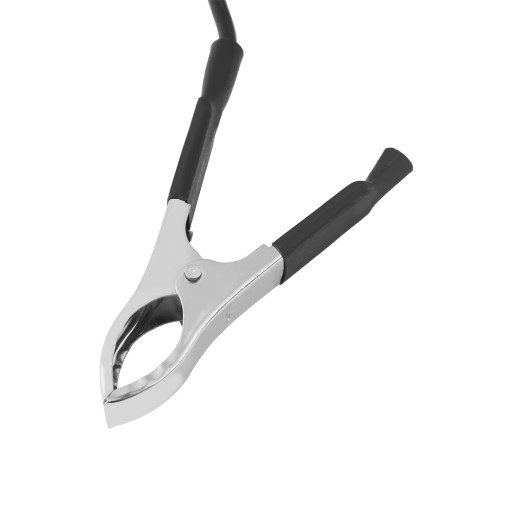

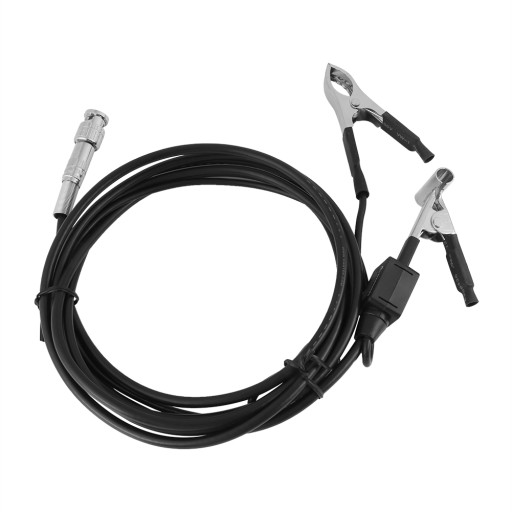

4. Ta linia odbiorcza ma trzy końcówki, jedna to BNC do podłączenia oscyloskopu, jedna to zacisk do podłączenia uziemienia, druga to zacisk odbiorczy, używany do podłączenia linii wysokiego napięcia

5. Zacisk przetwornika to tłumik używany do wychwytywania tłumienia wysokiego ciśnienia przy niskim ciśnieniu, chroniąc w ten sposób oscyloskop przed porażeniem elektrycznym.

Specyfikacja:

Cechy:

Ta sonda zapalnika samochodowego jest rodzajem indukcyjnej sondy kondensatorowej, która musi być używana w połączeniu z oscyloskopem.

Może być stosowany do testowania wtórnej fali nakładającej się zapłonu iskrowego, nakładających się parametrów fali, w ten sposób osiągając wykrywanie, diagnostykę położenia zapłonu silnika.

Dokonywanie zmiany napięcia zapłonowego każdego cylindra w czasie bezpośrednio z wyświetlacza oscyloskopu.

Ta linia odbiorcza ma trzy końcówki, jedna to BNC do podłączenia oscyloskopu, jedna to zacisk do podłączenia uziemienia, jedna to zacisk odbiorczy, używany do podłączenia linii wysokiego napięcia.

Zacisk przetwornika to tłumik używany do wychwytywania tłumienia wysokiego ciśnienia przy niskim ciśnieniu, chroniąc w ten sposób oscyloskop przed porażeniem elektrycznym.

Dane techniczne:

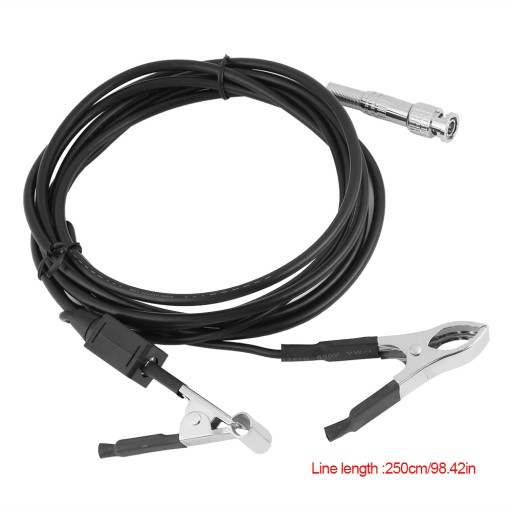

Długość kabla: 250 cm/98,42 cala

Waga: 155g

W przypadku użycia należy pamiętać:

(1) Zaciski probiercze nie mogą bezpośrednio wpinać się w świecę zapłonową, powinny zostać zaczepione w miejscu połączenia świec zapłonowych przewodu izolacyjnego, aby zapobiec uszkodzeniu i spowodowaniu porażenia prądem.

(2) Aby uniknąć zakłóceń, należy odsunąć inne urządzenia wysokiego napięcia na odległość co najmniej 2 cali.

(3) Tłumienie HT25A może osiągnąć 5000:1; Główna linia prowadząca HT25B ma długość 2,5 metra, a tłumienie może osiągnąć 10000:1.

Pakiet zawiera:

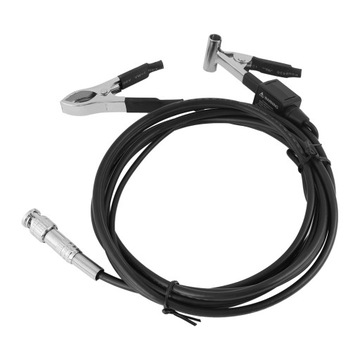

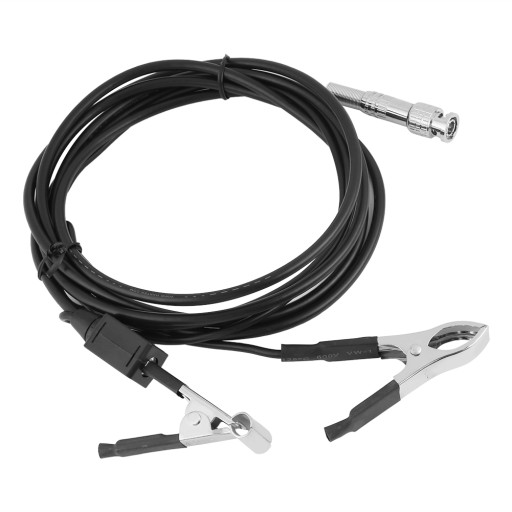

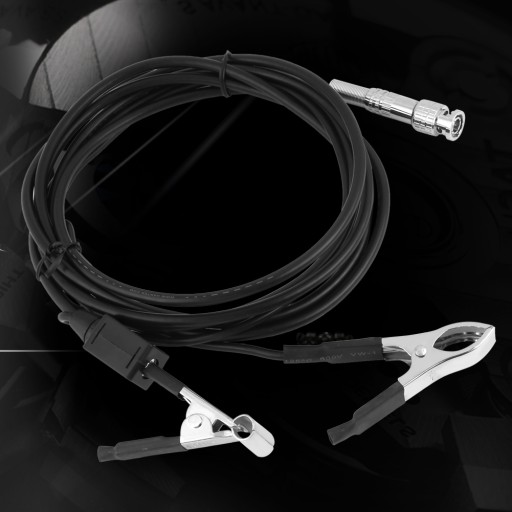

1 x  Sonda automatycznego zapłonu HT25
